品名：预付费电能表

别名：定量电能表、IC卡电能表

型号：DDSY1352

品牌：安科瑞 （股票代码：300286.SZ）

厂家：江苏安科瑞电器制造有限公司

厂址：江苏省江阴市南闸镇东盟路5号

网址：http://www.jyacrel.cn/

如需更多优惠信息，请致电客服：0510-86189390 15961545337

产品介绍：

　　概述：

　　IC卡预付费售电管理系统组成

　　管理侧—传输介质—用户侧

　　通过用户IC卡作为传输介质来实现管理方和用户方之间的信息传递和交互。

　　DDSY1352单相电子式预付费电能表主要用于计量额定频率50Hz的单相交流有功电能，具有预付费、负载控制及RS485通信(选配)等功能，性能指标符合GB/T18460.3-2001标准。是改革传统用电体制，提高用电管理水平的理想电能表。

1功能

2技术参数

3外形尺寸(mm)

4接线端子

5安装方式

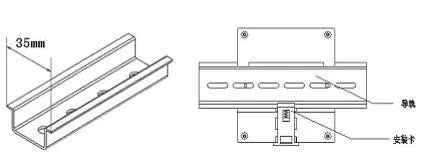

　　DDSY1352单相电子式预付费电能表采用35mm标准导轨安装方式。

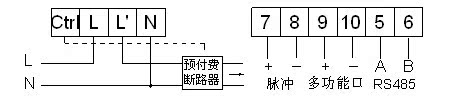

　　注：①接线时务必拧紧，避免因接触不良而引起电能表工作不正常;②电能表ctrl端子用于连接预付费表专用断路器的ctrl信号输入端，以完成对负载回路的控制。控制示意图如下：

6、使用及操作

　　借助与电能表配套的安科瑞预付费售电管理系统，通过逻辑加密IC卡可实现一表一卡的售用电管理功能。

　　6.1 插卡方法

　　将与电能表对应的IC卡插入电能表卡槽，注意保证插卡方向正确。当电能表显示操作正确后，方可将IC卡拔出。

　　6.2 用户购电

　　用户通过IC卡从售电管理部门购电，将成功购电的IC卡插入电能表，则将所购电量录入电能表中。若用户所购电量与表内原剩余电量之和大于表内囤积电量值时，电能表则拒绝接受IC卡内的购电量。若外置断路器故障导致电能表的剩余电量出现负值(即过零电量)时，电能表录入购电量时会自动抵减过零电量。

　　6.3 有功电能计量

　　用户用电时，电能表累加计量用户总用电量，并递减计量用户剩余电量。

　　6.4 报警及预跳闸

　　电表具有两级电量报警控制功能。报警电量为要求用户购电的第一次提醒。当电能表中的剩余电量<报警电量时，电能表上的红色报警灯亮，以提醒用户剩余电量不足，需要购电。预跳电量为要求用户购电的最后一次提醒。当电能表中的剩余电量<预跳电量时，黄色跳闸灯亮，电能表控制预付费专用断路器跳闸。用户插卡后手动合闸可恢复用电，直至剩余电量为0。当剩余电量<预跳电量时，用户应当尽快购电。

　　6.5 跳闸断电控制

　　当用户剩余电量为0kWh时，电能表自动拉闸断电，并显示剩余电量000000.00kWh，只有用户购电后才可恢复用电。

7 各种安装方式电能表比较

　　壁挂式：传统民用电能表多为壁挂式。外形体积比较大，并且需要配设专用的电度表箱

　　嵌入式：电能表另一种常见安装方式为嵌入式。需要在面柜上开孔，并且需要配备电流互感器

　　导轨式：采用类似微型断路器的外形结构和35mm标准导轨式安装。可直接安装于终端配电箱，为实现终端电能分项计量带来有效的解决方法。

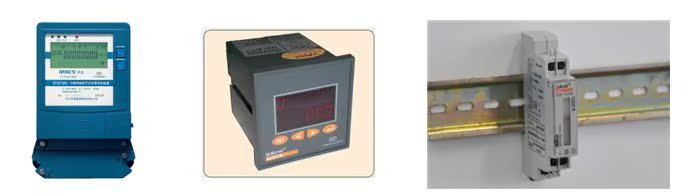

壁挂式                     嵌入式                                 导轨式

8 附件(需另外购买，详情请见相关链接)

注意：一个项目至少需配一套售电系统与两个读卡器用来进行售电管理

　　8.1预付费专用断路器（如需购买请点这里）

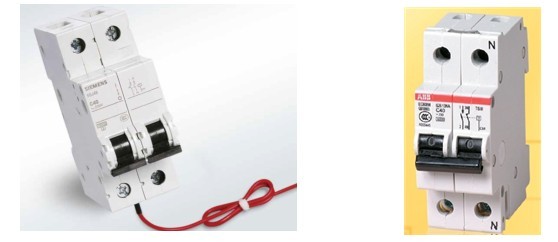

　　ABB 品牌 S261NA-C63+TS系列

　　自带延时分励装置，可在预付费电表与微型断路器间建立信号联络，当电表发出控制信号或当信号联系失效时，自动切断电路限制供电

　　对线路过载和短路提供保护

　　8.2读卡器（需配2个）

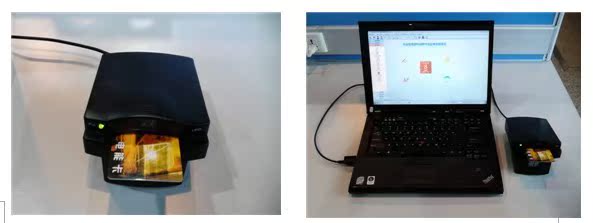

URD-R310读写器（如需购买请点这里）

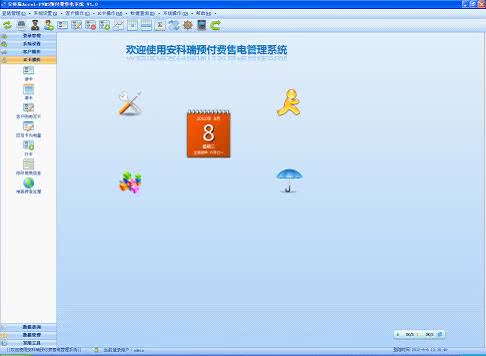

　　8.3预付费售电管理系统

9名词解释

　　户号：12位数字，由售电系统自动生成，不重复

　　表号：12位数字，由电表编号唯一确定，开户后和户号绑定

　　预置电量：电表未开户购电前电表内预存的电量，开户抵扣

　　报警电量：第一次LED提醒用户需要购电的电量门限

　　预跳电量：第二次跳闸提醒用户需要购电的电量门限

　　囤积电量：最大允许用户表内的剩余电量

　　购电次数：开户时为1，每购一次加1

　　剩余电量：表内剩余的电量值，用电递减

　　累计购电量：自开户起累计所购电量
