【供应JMD-3015W卧式投影仪工业投影仪投影仪厂家直销】价格_厂家

品牌/型号

吉米德/JMD-3015W

颜色

银灰

功率

400（w）W

投影画面尺寸

40（cm）

投影方式

正投

加工定制

否

类型

数字式投影仪

重量

180（kg）kg

型号

JMD-3015W

规格

300*150mm

分辨率

3+L/200

品牌

吉米德

产品名称：JMD-3015W卧式投影仪

一、产品简介

JMD-3015W卧式光学投影仪能检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。适用于机械、模具、仪表、电子、钟表、轻工等行业。

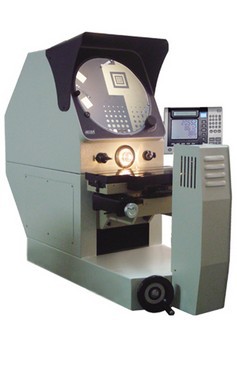

JMD-20102

规格参数：

仪器型号

正像型
反像型

JMD-2010W

JMD-3015W

工作台

工作台面尺寸(mm)

408x126

455*126

X坐标行程(mm)

200

300

Y坐标行程(mm)

90(调焦)

Z坐标行程(mm)

100

150

仪器测量精度

3+L/200

X,Y坐标数显解析度:0.0005mm

投影屏

投影屏尺寸(mm)

φ330

φ425

投影旋转范围:0~360度

旋转角度数显解析度:1’或0.01度

φ300物镜

放大倍数	10X(标配)	20X(可选)	50X(可选)	100X(可选)
物方线视场(mm)	φ30	φ15	φ6	φ3
物方工作距(mm)	77.7	44.3	38.4	25.3
测量最大高度(mm)	90	90	90	90

φ400物镜

放大倍数	5X(可选)	10X(标配)	20X(可选)	50X(可选)	100X(可选)
物方线视场(mm)	φ80	φ40	φ20	φ8	φ4
物方工作距(mm)	93.7	103.9	95.1	65.7	35.0
测量最大高度(mm)	90	90	90	90	90

数据处理系统

DC-3000多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出

仪器照明

透射与反射照明光源均为24V/150W卤素灯

仪器电源

110V/220V(AC)，50/60Hz，总功率400W

冷却方式

强制风冷(3轴流风扇)

外形尺寸

长×高×宽(mm)

1150×600×960

1350×6600×1170

仪器重量

Kg

150

200

二、产品用途

卧式光学投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、模具、仪表、电子、轻工等行业。是计量室和生产车间不可缺少的一种计量检定设备。HB系列投影仪能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等各种工具、dao具和零件、以及端子、钟表、金刚石等生产厂商。

三、产品性能

◆产品结构通用性强，外形美观，操作方便；

◇工作台升降传动采用进口V型直线导轨，传动轻便、舒适；

◆透射照明强度分高低连续可调，适应于不同工件的测量；

◇光学系统品质优良，物镜成像清晰，放大倍率准确；

◆反射照明采用光纤传输，体积小、照度高，使用方便；

◇工作台采用航空合金铝加工，测量范围大，重量轻；

◆仪器测量精度高，性能稳定可靠。

服务及售后

１、售前提供细心的疑问解答及完善的产品相对应测量投资方案，确保客户买到最具性价比的产品。

２、为客户提供上门安装、培训服务，确保客户能够轻松上手，精确掌握，为优质产品保驾护航。

３、一年保修，终身维护。全天候提供技术支持与难、疑点解答。
