类型

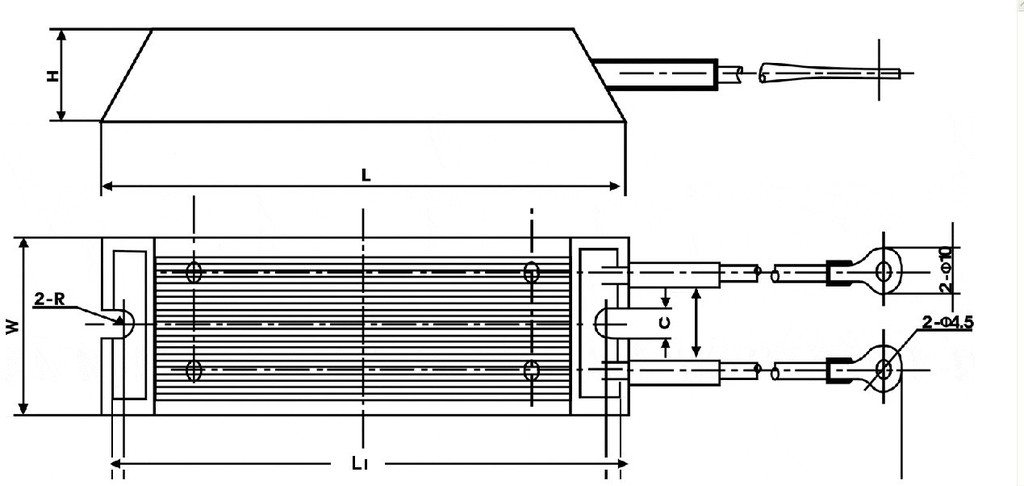

尺寸(mm)

阻值范围

功率

L

W

H

L1

D

MNB50W

100

40

20

90

4.5

0.1Ω～43KΩ

MNB60W

110

40

20

100

5

0.1Ω～56KΩ

MNB80W

115

40

20

105

6

0.1Ω～75KΩ

MNB120W

165

40

20

150

6

0.5Ω～150KΩ

MNB150W

165

40

20

185

6

0.5Ω～200KΩ

MNB200W

215

60

30

200

6

0.5Ω～200KΩ

MNB300W

215

60

30

265

6

0.5Ω～200KΩ

MNB400W

265

60

30

345

6

0.5Ω～200KΩ

MNB500W

335

60

30

425

6

0.5Ω～200KΩ

MNB1500W

400

50

100

505

6

0.5Ω～200KΩ

项目

性能要求

测试方法

温度系数

±250ppm/℃

JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温（T1）阻抗值;
R2:常温+100℃（T2）阻抗值

短时间过负荷

ΔR≤±（1% R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5秒

引出端强度

40N

JIS5202-6.1
直线方向拉力 10 秒

耐湿负荷寿命

ΔR≤±（5% R0+0.1Ω）

JIS5202-7.9
40±2°C, 90～95% RH
于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时

耐温负荷寿命

ΔR≤±（5% R0+0.1Ω）

JIS5202-7.10
70℃ 于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时
