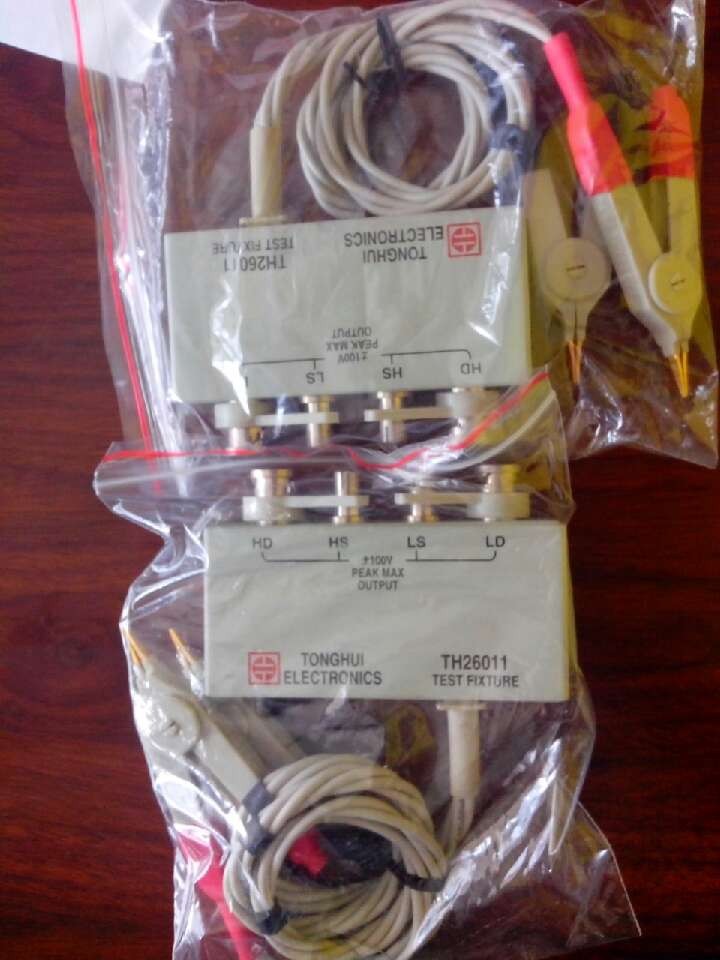

供应全新TH26011/TH26011A 同惠LCR测试夹具
TH26011/TH26011A性能特点
 阻抗测量范围最宽的自动平衡电桥技术
基本准确度0.05%
交流测试信号可编程至20V(选件)
六位读数分辨率
30 Ω, 100 Ω可选信号源输出...
内部可编程直流偏置±40V/100m...
电压或电流的自动电平调整(ALC)功...
20组内部仪器设定可供储存/读取
RS232C
320×240点阵大型图形LCD显示... | 四端对端口配置有效消除测试线电磁耦合...
最高达1MHz的测量频率范围
最高达30次/秒的测量速度
可测量22种阻抗参数组合
10点列表扫描测试功能
外置偏流源至40A(配TH1776两...
V、I测试信号电平监视功能
内建比较器,10档分选及计数功能
USB接口供数据外存
中英文可选操作界面 |
| 产品型号： | TH2828 |
| LCR测试仪系列 |
| LCR测量参数 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp |
| 测试频率 | 20Hz-1MHz,6000 frequency points |
| 测试电平范围 | 正常：5mV-2V,恒电平：10mV-1V,1mV步进 |
| 输出阻抗 | 30Ω，100Ω可选 |
| 基本准确度 | 0.05% |
| 测量速度或测试时间 | F≥1KHz(快速：32ms, 中速：90ms, 慢速：650ms) |
| 等效电路 | 串联方式, 并联方式 |
| 量程方式 | 自动, 保持 |
| 触发方式 | 内部, 手动, 外部，总线 |
| 平均次数 | 1-255 |
| 清零功能 | 开路 / 短路扫频清零 ，负载校准 |
| 内部直流偏置源 | 0V,1.5V,2V |
| 比较器功能 | 十档：（九档合格，一档不合格），另有一个附属档 |
| 存储器 | 可保存20组仪器设定值 |
| 接口 | RS232C,USB |
| 显示范围 | | R, X, Z | | Y, B, G | | C | | L | | D | | Q | | θ(DEG) | | θ(RAD) | | Δ% |
|
| | 0.00001 Ω ～ 99.9999 MΩ | | 0.01 nS ～ 99.9999 S | | 0.00001 pF ～ 9.99999F | | 0.00001 uH ～ 99.9999kH | | 0.00001 ～ 9.99999 | | 0.01 ～ 99999.9 | | -179.999°～ 179.999° | | -3.14159-3.14159 | | -999.999%-999.999% |
|
| 列表扫描 | 10点列表扫描 |
| 显示器 | 320×240点阵大型图形LCD |
| 测试端 | 4端对 |
| 显示方式 | 直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数 |
| 测量功能 |
| 测试信号 |
| 其它 |
简要说明
TH2828是采用当前国际最先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其 0.05%的基本精度、20Hz—1MHz的频率范围及高达100MΩ的阻抗测试范围可以满足元件与材料的一切测量要求，特别有利于测量低D电容器和高Q电感器的测量。其支持20V交流测试信号和40V直流偏置的高功率测试条件及列表扫描能力将有利于用户扩展元件评价的能力。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。 TH2828是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。TH2828以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试
