电缆滑车详细描述 :

   CH型电缆滑车系列为起重机小车供电的一种导电形式，它由走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现小车供电目的。CH系列电缆传导滑车不论结构，性能，维修，安装等方面均具有国内独创的优点和特点。要提高起重机小车馈电性能，CH系列电缆传导滑车是你最好的选择。

   CH系列电缆滑车分为中载荷型、重载荷型、和轻载荷型。

   因此工字钢跑车走轮为Ф80、Ф60的两种，承载电缆能力CH-1型≤50公斤，CH-2型≤70公斤。 CH-3型≤120公斤，CH-4型≤200公斤，按托板层数分为单层、双层。

   CH系列电缆传导滑车，由首端装置，中间滑车及终端装置三个部分组成。

   首端装置固定于小车导缆装置上，每台起重一个，随小车一起往返运行，并把传导电缆引入小车接线箱内；中间滑车悬挂传导电缆在导轨上，靠曳引绳曳引，带动传导电缆，两端装有橡皮撞块作缓冲碰撞作用，随起重机跨度不同而定只数；终端装置固定于导轨终端，使小车传导电缆经比与走台接线箱连接，每台起重机一个。

安装注意事项：

1、固定挂线架安装好后，后边应挂一挡板。

2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间应垫以软橡皮， 使其外径基本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨为 100*68 120*70 140*80 160*88制造。非标滑车按图纸加工制

电缆滑车适应范围：

CH-I型电缆传导滑车主要用于5-10吨电动双梁桥式起重机小车的馈电。

CH-II型电缆传导滑车主要用于15吨以上双钩及抓斗和门式起重机小车的馈电。

导轨规格 ：110 GB706-------65 异钢型

规格 30，40，50，63 ，70

环境温度范围： -30-+70摄氏度产品

电缆滑车技术参数：
 CH-I型 ：

   允许净负荷 70公斤

    允许安装电缆最大直径 φ16

    滑车寿命 5万小时

CH-II型：

    小车运行速度 ≤ 63米/分钟
    允许净负荷 125公斤
    允许安装电缆最大直径 φ22
    滑车寿命 3万小时
电缆滑车重量
   CH-I型  首段装置1.6公斤 中间装置2.5公斤 末端装置1.5公斤

  CH-II型 首段装置4.3公斤 中间装置5.7公斤 末端装置3.5公斤
电缆滑车材料
    钢  橡胶

电缆滑车产品图片

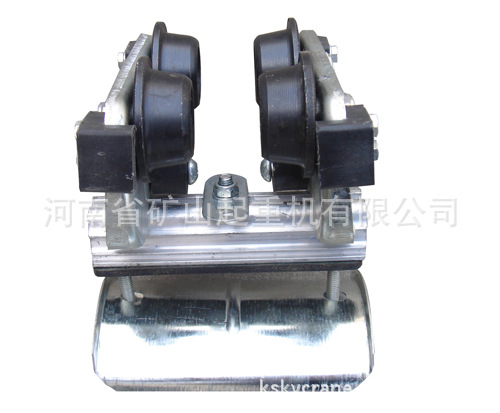

电缆滑车（牵引首车）CH-1

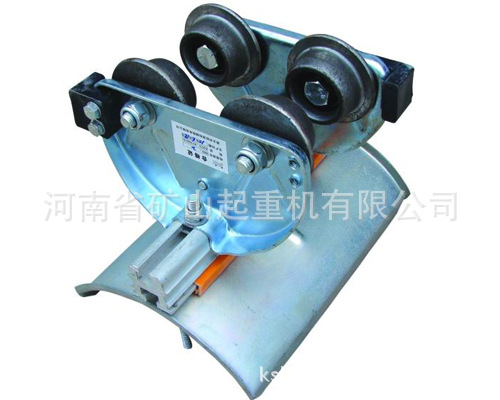

电缆滑车（首车）CH-2

电缆滑车（中间滑车）CH-1

电缆滑车（中间滑车）CH-2

电缆滑车（中间滑车）CH-3

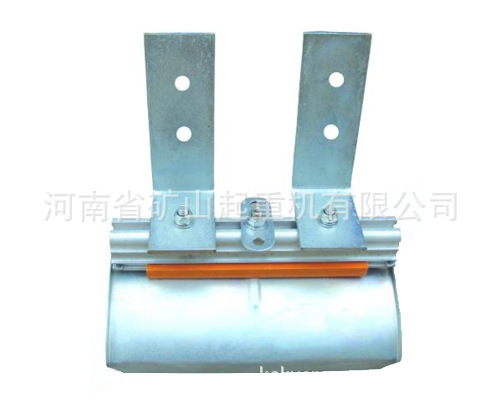

电缆滑车尾车CH-1

  防爆电缆滑车

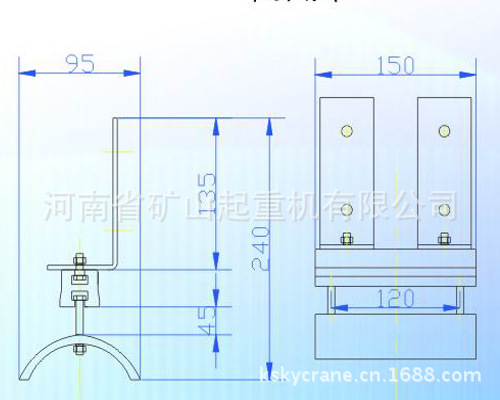

电缆滑车安装示意图：
