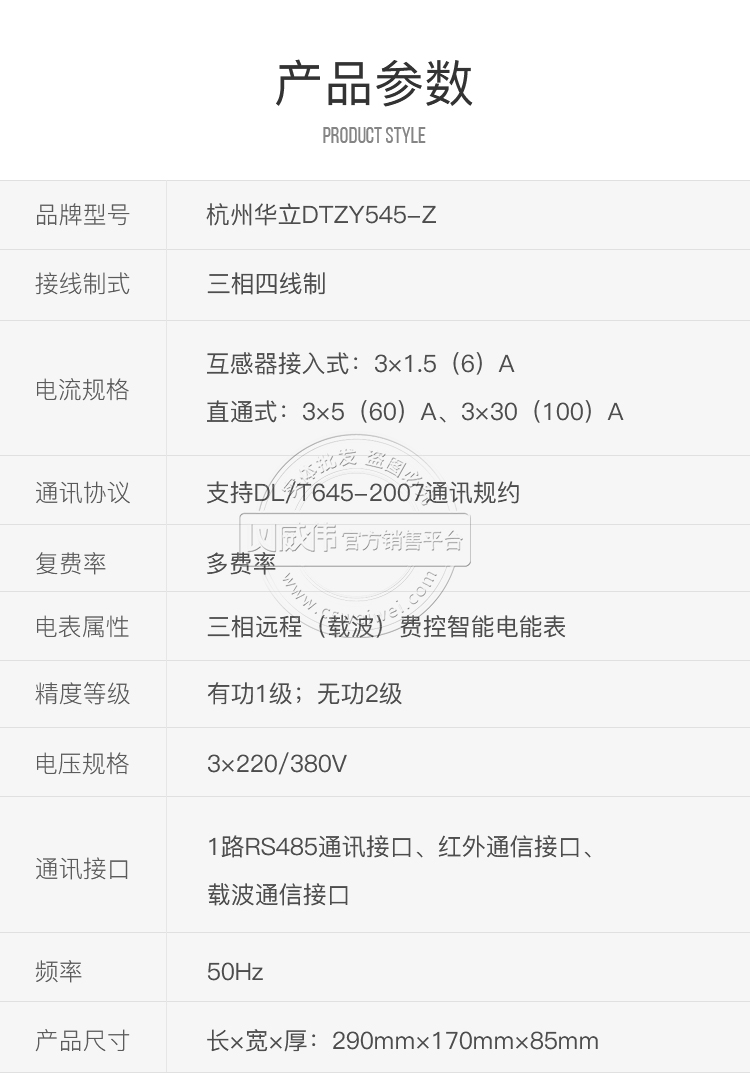

产品型号：杭州华立DTZY545-Z

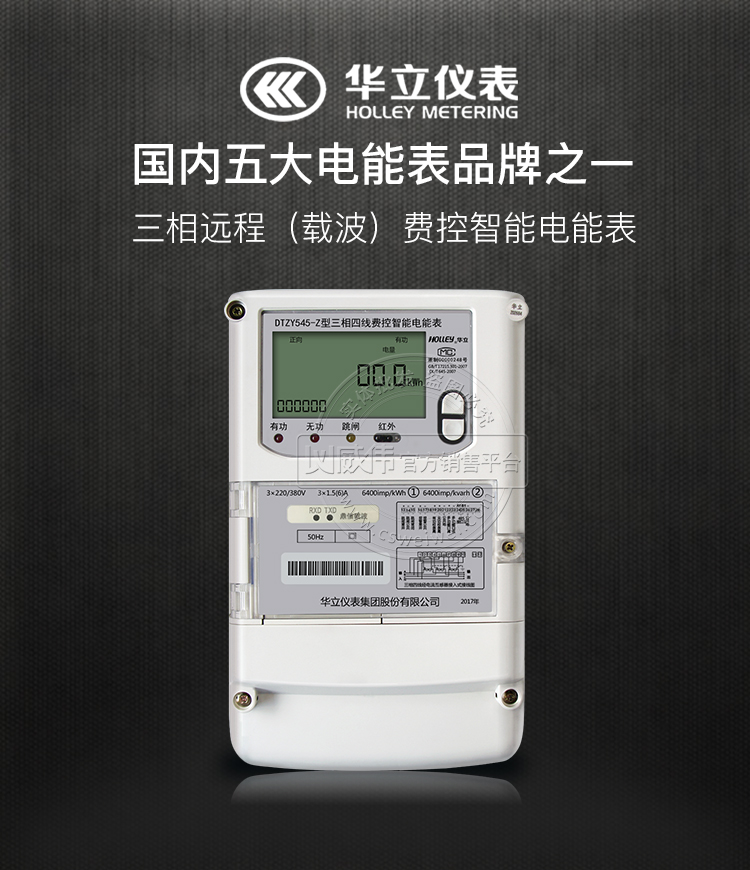

产品名称：杭州华立DTZY545-Z三相四线载波智能电表1级3*220/380V 3*1.5(6)A智能电能表

一、主要特点

该表的主要特点是计量模块敏感度高(智能电表的计量模块由国家电网公司选型，已是目前国内电表标准水平)，计量精准；该表由上市公司（江苏林洋电子股份有限公司）生产，质量有保证，经过长期稳定运行，产品可靠性高。

二、主要功能

1、电能计量功能

① 计量参数：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

② 监测参数：可监测各相电压、电流实时值，可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

③ 分时功能：分时计量正反向有功电量、四象限无功电量及需量；具有尖、峰、平、谷分时段复费率功能，也可选择峰、平、谷分时段功能，总之适用全国各地分时复费率要求。

④ 数据存储：可按月存储13个月的每月电量数据，可按月存储每月的总、尖、峰、平、谷电量等数据。可按小时存储48小时内每小时电量数据。可按5分钟间隔存储电压、电流、正反向有功无功电量数据。

⑤ 具有6类负荷曲线记录功能。

⑥ 显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据；小时、分钟间隔存储的数据只能通过RS485通讯接口读出。

2、防窃电功能

① 开盖记录功能，防止非法更改电路。

② 开接线盖功能，防止非法更改电表接线。

③ 电压合格率、失压记录功能，防止用户非法取掉或截断电压接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。

④ 失流、断相记录功能，防止用户非法短接电流接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。

⑤ 电流不平衡记录：可警惕用户在电表接线的前端截取电量。

⑥ 掉电记录功能，防止用户非法取下电表的工作电源，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。

⑦ 反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。

⑧ 逆相序报警，用户非法接线，电表会报警，除非把线接正确，否则一直报警。

以上情况如发出，电表会出现报警标志，如安装抄表系统与电表相联，抄表系统会马上出现报警。

3、抄表方式

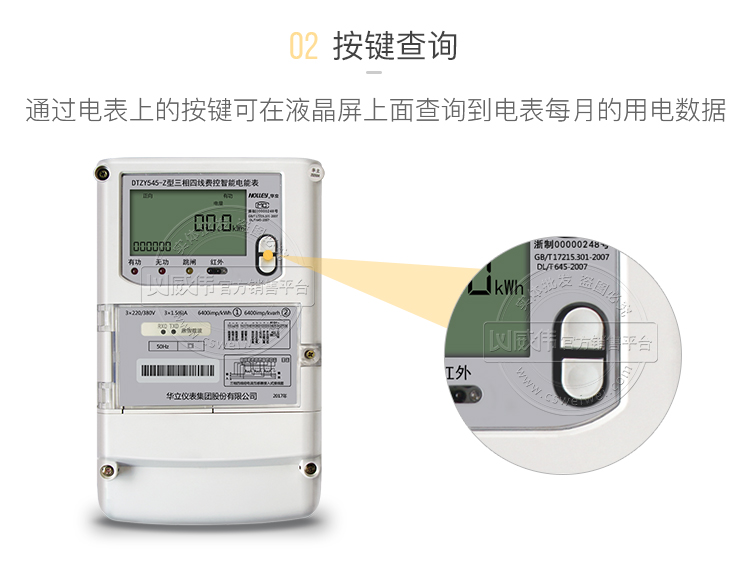

① 通过电表上的按键，可在液晶屏上查询到电表每月的用电数据。但不可以查询到每日、每小时、每分钟间隔保存的数据。

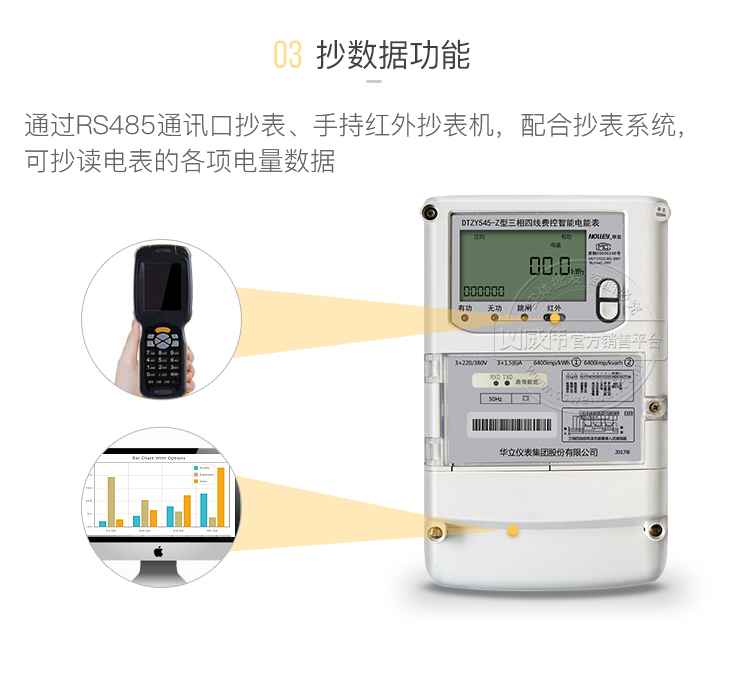

② 通过手持红外抄表机，可读取电表的各项数据，包括每月、每小时、每分钟数据。

③ RS485通讯口和载波通讯口抄表，配合抄表系统，可抄读到每月、每小时、每分钟数据用电数据，并保存绘制曲线图、柱状图、表格等。可查询到用户的窃电记录，还可估算电表的电流规格或电流互感器的电流规格是否选配合理。这一抄表系统我公司针对不同客户可免费或低价给客户使用，这一系统还可实现用户先交电费再用电功能，但需要有跳闸功能的电表配合才能使用这一功能。

4、远程费控功能

    采用RS-485和载波电力线进行数据通信；不带IC卡口，支持通信远程拉合闸。

5、费控管理功能

① 可通过远程对电能表进行远程拉、合闸控制和时段等参数设置，进而对用户的用电实施远程管理。

② 能实现自动扣费缴费的功能和欠费跳闸等功能，当电表的电费不足时可以通过远程报警，没有电费时通过远程跳闸停电，操作管理十分方便。

6、通讯规约

支持DL/T645-2007多功能电能表通讯规约。

7、其他功能

三相四线远程费控智能电能表的其他功能详情可见说明书。

三、产品价值

1、计量模块精度极高，能有效降低电能计量损耗，且降低电能计量损耗的收益远大于购买电表的价格。

2、具有强大的防窃电功能，能够有效避免因窃电现象给供电方带来的损失。

3、数据通讯管理，具有分时间段存储大量数据节点功能，利用抄表系统读出数据，可通过后台分析负载用电情况从而达到节能的目的。

4、国内一线品牌电表。使用寿命长达10年以上，避免因电表质量原因，产生再次买表换表的成本。

四、产品适用场合

三相四线远程费控智能电能表主要适用于负载功率60KW以上，主要用电设备是空调、电动机或车床的车间、工厂，及功率100KW以上、任意负载的工厂和高压器高压侧。
