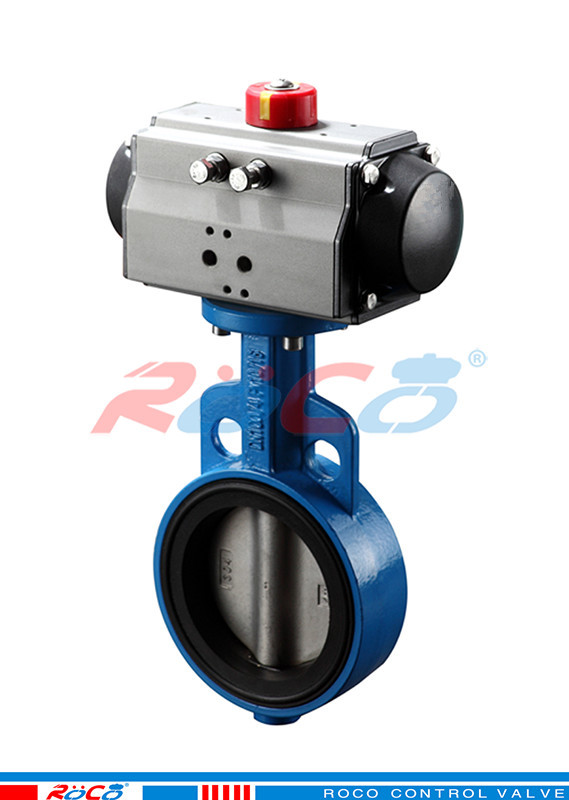

D671X气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

D671X气动蝶阀的特点

　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。
　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
　　3、流量特性趋直线，调节性能好。
　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
　　6、密封件可更换，且密封可靠达到双向密封。　
　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
　　8、该阀可设计成法兰连接和对夹连接。
　　9、驱动方式可选择手动、电动或气动。

技术规范

*注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表

注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。

主要外形及连接尺寸D671（X、J、F、F4）-6.0、1D（0.6、1.0MPa）

注：数据×××/×××分别是气动执行器双作用式，单作用式（弹簧复位）。
*根据不同的阀门扭矩、使用介质选配。不同的执行器型号，其相关尺寸随之变化。
GT系列气动执行器可配至 DN700,AW 系列气动执行器可配蝶至 DN200-1600
