台达变频器VFD-B在数控机床的应用-自动化应用

 本系列拥有多种交流电压规格的机型选择，除提供多元化的I/O功能，并能依外在负载转矩，提供适当的电流电压矢量值，满足业界最实用的需求。

 台达变频器VFD-B的产品特点;

  输出频率0-400Hz
  可调V/F曲线及矢量控制
  主频/辅频、1ST/2ND频率来源选择
  16段可预设速度与15段可程序运行
  选购PG卡，可做速度闭环控制
  内置PID回授控制
 自动转矩与滑差补偿
  散热器温度检测功能
  内置 Modbus (RS-485波特率可达38400bps)
  支持现场通讯模块：DN-02、LN-01、PD-01

台达变频器VFD-B的应用行业;

大楼空调、木雕机、机床、废水处理系统、天车之X-Y轴、洗衣机、平烫机、空压机、货梯、手扶梯、圆织机、横编机、制面机、四面木工刨床、纺机等。

   机床设备特点

 本例中采用中达CNC、主轴和伺服进给构成车床的核心部分。
其中全功能CNC键盘，配合PLC开发，可自定义按键功能。
开放式内置PLC功能，配合机台设计完善任意辅助动作。
高清晰液晶显示，开放LCD界面规划 ，满足机械制造商的客制化需求。
解析度可设定至 7 位数，控制精度更高.
具有丰富的刀具补偿功能。UW在线刀补更改。
 具有机械背隙补偿和丝杆螺距误差补偿功能。弥补机械传动部分误差。
诊断功能和PLC状态显示，方便终端使用者诊断机床故障。
手摇轮安全测试。（防撞机功能）操作更安全。方便操作者完善加工程序。
离线描图和加工描图功能。
车、铣一体机的设计理念，能够实现C与Z轴、C与X轴的联动功能，可以进行螺旋槽铣削，高精度螺纹加工等丰富加工功能。
最大控制伺服轴数：4路伺服轴

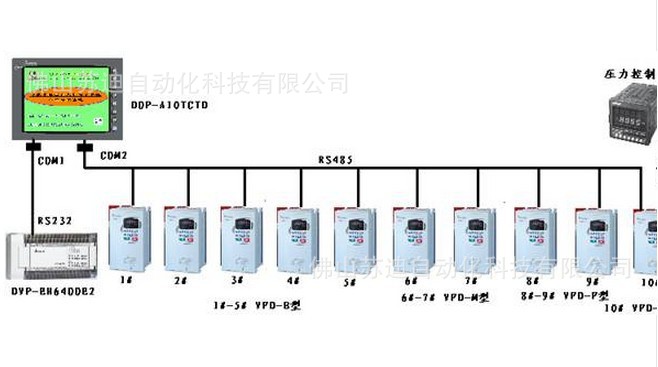

台达变频器VFD-B在数控机床的设备配线:

   台达变频器VFD-B在数控机床自动化的配置方案：

 配置方案：
PUTNC H5CP-T *1  CNC控制单元
ASD-B2023-A  *2  轴向进给单元
ECMA-E31320ES*1
ECMA-E31320FS*1
VFD-055E43A  *1  主轴单元
满足客户整机重要性能指标参数：
A,快进速度到达30米/分钟
B,主轴转速50—3500转/分钟
C,重复定位精度0.002mm
D,定位精度0.007mm
E,表面粗糙度0.6µ
客户反映良好，这是在经济型车床行业中又一次成功的应用。
