弹簧支吊架种类

 1.A型
上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
    2.B、C型
弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。
    3.D型
用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
    4.E型
用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。
    5.F型
用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0～9为±6mm、VS30F10～24为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。
    6.G型
旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。
（二）使用注意事项
    （1）由制造厂按用户提供的安装载荷，用上、下两块定位块将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态。

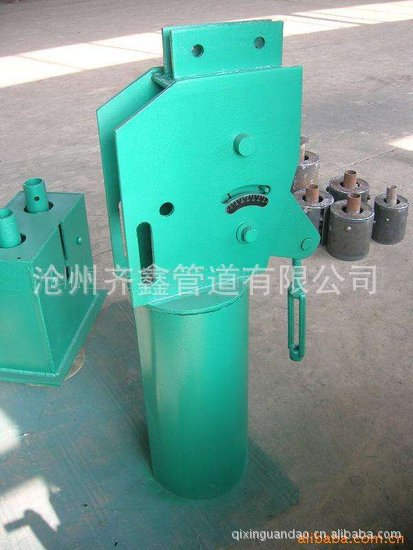

H型恒力弹簧支吊架（简称恒吊）是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及
设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过
恒力弹簧支架而始终获得恒定的支撑力。从而就不会给管道或设备带来新的附加压力，这样就可以避免造成重大
的设备和安全事故。
　　一般在有热位移较大的重要部位，就应考虑设置恒力弹簧支吊架，由于怛力弹簧支吊架的这一特点，因此
在普通热力发电厂、核电站、石油和化工等热动力装置中得到愈来愈广泛的应用。
　　恒力弹簧支吊架主要形式有 PH、LH、ZH系列。
