【洛阳阀门大全铸铁伞形闸阀法兰齿轮闸阀 Z573型闸阀闸阀厂家】价格_厂家

品牌/型号

自主品牌/Z573

密封形式

软密封型

连接形式

法兰

品牌

自主品牌

适用介质

水

驱动方式

手动

用途

节流

外形

中型

标准

国标

类型(通道位置)

直通式

主体材料

铸铁

公称通径

50-1200（mm）mm

材质

铸铁

工作温度

常温

压力环境

常压

流动方向

双向

型号

Z573

零部件及配件

配件

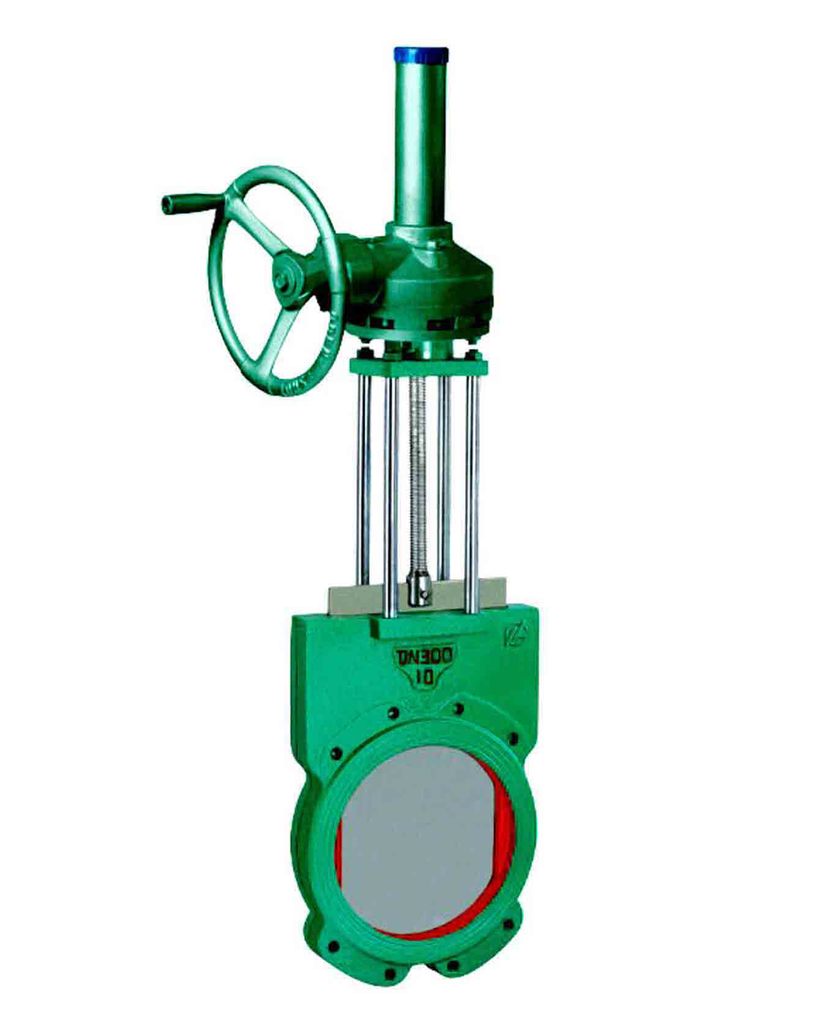

长期供应铸铁伞形闸阀|法兰齿轮闸阀|Z573型闸阀

长期供应铸铁伞形闸阀|法兰齿轮闸阀|Z573型闸阀结构特点：　①采用对夹式结构，体积小，重量轻。
②完全敞开的通道，可以防止介质在阀内沉积。
③新研制的U型封存圈，可发保证阀门的良好密封性。
④闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
⑤流阻小。
⑥安慰装维修方便。

长期供应铸铁伞形闸阀|法兰齿轮闸阀|Z573型闸阀主要性能规范

公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa	1.1MPa	1.5MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质

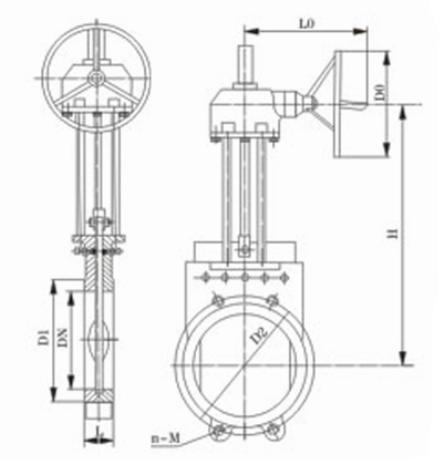

长期供应铸铁伞形闸阀|法兰齿轮闸阀|Z573型闸阀主要外形及连接尺寸(mm)

公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
公称通径DN	0.6	1	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380
