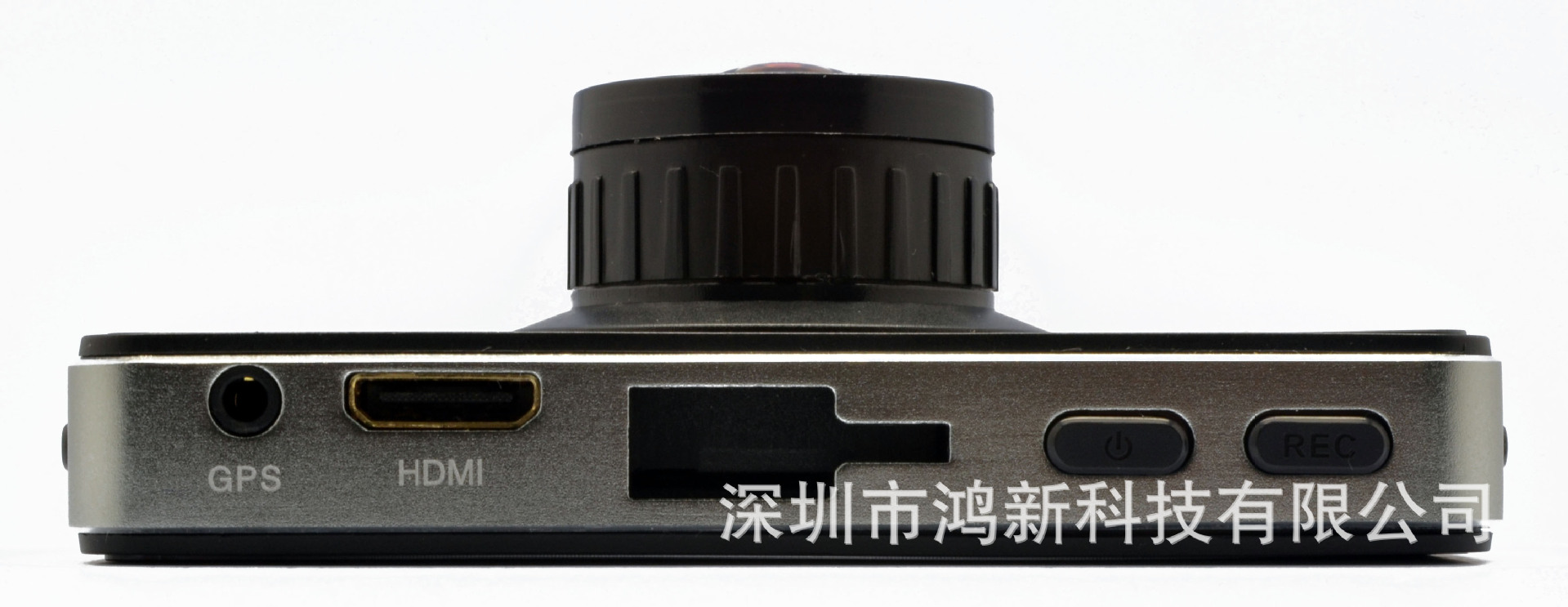

外观功能指示:
1,GPS接口、2,HDMI接口、3,开关机键、4,录像及拍照键/OK键、5,上键(MIC开关键)、6,TF卡槽、7,下键(紧急键)、8,显示屏、9,指示灯(状态指示红灯,充电指示绿灯)、10,菜单键、11,USB接口、12,模式键、13,镜头、14,扬声器、15,麦克风、16,复位键、
电池的充电
1.直接将车充连在摄像机USB接口,摄像机自动开机并充电,充电时,充电指示灯亮,充满后熄灭。
2. USB充电,USB数据线连在电脑上,另一端连在摄像机的一端,即可充电,充电时,充电指示灯亮,充满后熄灭。
3,电池的电量指示,请参考图示
电量充足 电量稍低 电量低
安装与拔除TF卡
1,按照正确方向将TF卡插入TF卡槽,直至TF卡被固定在卡槽为止。
2,取出TF卡时,请轻轻压下TF卡,待TF卡弹出后即可取出。
注意:
1,请注意TF卡插入的方向,若倒转插入,可能会损坏机器与TF卡
2,当您将TF卡插入机器后,机器即会将此TF卡设定为预设存储设备,原TF卡内的资料可能无法读取
3,如果TF卡与机器不相容,请重新再插一次或再换张TF卡重试。
4,支持最高32G。
使用指南
摄像机开启和关闭
1, 按住电源开关键1秒左右即可开机,按3秒关机。
2, 插入车充自动开机,关闭车充自动关机。
摄影
本机器外接GPS模块,可实时记录车辆行驶的位置
摄像机进入到摄像模式,屏幕的左上角有标志时,按OK键开始录影,录影时屏幕的左上角标志闪动,同时出现白色GPS图标,表示GPS无信号,当图标变绿时,表示GPS信号正常。再按录影拍照键停止录影,同时左上角的和也消失。
如何进入系统设定选项
在摄像或者照相模式下,按菜单键一下,再按上/下键,进入“系统设定”选项,
*重力感应:开/关
*文件类型:紧急录像,循环录像,图片
*声音设置:有/无声录像,蜂鸣器开/关,音量调节
*省电功能:OFF/1分钟/3分钟/5分钟
*时间设置:日期,时间调节
*语言:八国语言
*光频:50/60 HZ
*格式化:格式化卡
*系统:恢复默认,系统信息,存储卡信息
*延时关机:ON开启时延时10S关机
如何摄影与摄影选项设定
1,摄影
摄像机进入到摄像模式,屏幕的左上角有标志时,按录影拍照键开始录影,录影时屏幕的左上角标志闪动。再按录影拍照键停止录影,同时左上角的也消失。
2,摄像选项的设置
按菜单键,进入摄像选项设定
录像格式:FHD(1080P)/HD(720P)
循环录影:关/1分钟/3分钟/5分钟
日期水印:开启/关闭
移动侦测:开启/关闭
拍照及拍照设置
1,按下开关机键,摄像机进入摄像模式,按下模式键进入拍照模式,屏幕的左上角有符号时,此时进入拍照模式。
2,按下录影拍照键时,咔嚓一声,出现图片预览等待,大约1秒后,拍照完成,拍照时抓稳摄像机尽量不要抖动,以免影响图片质量。
分辩率:12M/10M/8M/5M/2M
提示:
1,在摄像、拍照、任何一模式状态下可以按模式键循环切换拍摄、拍照、回放模式。
回放模式
1, 浏览文件:
当摄像机完成开机程序并进入摄像模式,此时按模式键2次,进入回放模式,按上键或下键可对图片影音资料进行浏览。回放时是按文件类型分别浏览,当文件类型为录像时,只能浏览录像文件,为图片时,只能浏览图片。
2,删除与保护
在回放模式下,按菜单键出现删除和保护加锁选项,按OK键进入“删除当前”“全部删除”选项,在按OK键进入,在按OK键确定。也可以对文件进入加锁,解锁前就不能删除,保护一些重要资料。
边充电边录影模式
用车充连接到机器的USB端,开机即可以进入边充电边录影的模式。
资料备份
USB备份模式
用USB线将摄像机与电脑连接,此时机器自动开机,选择进入MSDC模式,打开电脑桌面“我的电脑”出现一个可移动磁盘,在可移动磁盘中按文件类型分别放置相应的文件。
备注:
1,电脑操作系统:Windows 2000/XP/Vista/Windows 7,MAC OSX 10.3.6以上。
2,拔除USB线来关闭摄像机
PCCAM电脑摄像头
本机可以做为电脑摄像头使用,用USB线将摄像机与电脑连接,出弹出MSDC/PCCAM选择,按上下键移动选择到PCCAM后按录像键确认后,打开我的电脑,里面就会有,双击这个图标就可以当电脑摄像头使用了。
电脑播放
以USB线将摄像机与电脑连接,此时机器自动开机,选择进入MSDC模式,打开电脑桌面“我的电脑”出现一个可移动磁盘,可用专用AP播放器来播放,双击CarDVR.exe,打开播放页面
液晶屏幕尺寸 | 2.7寸960*240 LCD |
镜头 | 160度A+级高解析度超广角镜头 |
选项语言 | 八国语言 |
录像视频 | 1080P/720P |
录像视频格式 | H.264 AVI/MOV解码格式 |
相片分辩率 | 12M/10M/8M/5M/2M |
照片格式 | JPG |
TF存储卡 | TF |
麦克风/喇叭 | 内置 |
光源频率 | 50Hz/60Hz |
电视输出 | NTSC/PAL |
USB接口 | USB2.0 |
电源接口 | 5V 1A |
电池 | 3.7v锂电池 |
系统要求 | Windows 2000/XP/Vista/Windows 7,MAC OSX 10.3.6以上 |
注意:本产品保留设计和规格更改权恕不另行通知
