【永嘉瓯北多级泵,50D8分段式多级离心泵,D型多级泵结构图,价格合理】价格_厂家

永嘉瓯北多级泵,50D8分段式多级离心泵,D型多级泵结构图,价格合理

1台起批

￥3580.00

中国温州

产品属性

图文详情

品牌推荐

品牌/型号

奥邦/80D12×4

性能

无泄露

轴功率

5.36（kW）

扬程

45.4（m）

排出口径

80（mm）

叶轮数目

吸入口径

80（mm）

材质

铸铁

结构原理

中开泵

流量

32.4（m3/h）

型号

80D12×4

品牌

奥邦

规格

台

50D8分段式多级离心泵简介：
50D8分段式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

50D8分段式多级离心泵特点：
本型泵扬程H23至123.6米，流量为12.6至39.6米3/时。

50D8分段式多级离心泵用途：
广泛应用于矿山排水，工厂及城市给水之用。

50D8分段式多级离心泵使用条件：
液体的最高温度不得超过80℃。

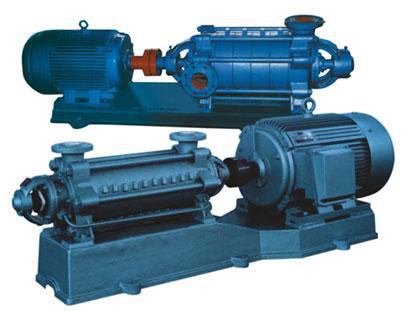

50D8分段式多级离心泵图片如下：

D型卧式多级离心泵

50D8分段式多级离心泵结构示意图：

1	轴承盖	2	螺母	3	轴承	4	挡水套	5	轴套架	6	轴套甲	7	填料压盖	8	填料环
9	进水段	10	中间套	11	密封环	12	叶轮	13	中段	14	导叶挡板	15	导翼套	16	拉紧螺

50D8分段式多级离心泵故障及排除方法：

故障现象

可能产生的原因

排除方法

1、水泵不吸水,压力表及真空表的指针剧烈跳动

注入水泵的水不够,水管与仪表漏水

再往泵内注入,拧紧堵塞漏气处。

2、水泵不吸水，真空表示高度真空。

底盘没打开，或已经堵塞，吸水管阻力太大，吸水高度太高。

校正或更改底阀情况。或更改吸水管,降低吸水高度。

3、压力表有压力，然而水泵仍不出水。

出水管阻力太大，旋转方向不对，叶轮堵塞。水泵转数不够

检查或缩短水管与检查电机。取下水管接头，清洗叶轮增加水泵轴的转数

4、流量低于设计要求

水泵堵塞。密封环磨损过多。转数不足。

清洗水泵及管子，更换密封环。增加水泵轴的转数

5、水泵消耗的功率过大

填料压盖太紧。填料函发热叶轮磨损。水泵供水量增加。

放松填料压盖。更换叶轮。增加出水管阻力来降低流量。

6、水泵内部声音反常水泵不上水。

流量太大，吸水管内阻力过大、在吸水处有空气渗入。所吸送液体温度过高。

增加出水管内阻力以减少流量，检查泵及水管。检查底阀，减小吸水高度，堵塞漏气处，降低吸水高度。

7、水泵震动

泵轴与电机不在同一中心线上，或泵轴承弯曲。

把水泵和电机的轴中心线对准。

8、轴承过热

没有轴，水泵与电机轴不在同一中心线上。

加油。把轴中心线对准，检查或清洗轴承体。

50D8分段式多级离心泵性能参数表：

型号	级数	流量(Q)		扬程(m)	转速(r/min)	功率		效率л(%)
型号	级数	m3/h	l/s	扬程(m)	转速(r/min)	轴功率	电机功率	效率л(%)
50D8	2	18	5	19	2950	1.5	2.2	62
	3	18	5	28.5	2950	2.25	3	62
	4	18	5	38	2950	3	4	62
	5	18	5	47.5	2950	3.75	5.5	62
	6	18	5	57	2950	4.5	5.5	62
	7	18	5	66.5	2950	5.25	7.5	62
	8	18	5	76	2950	6	7.5	62
	9	18	5	85.5	2950	6.75	7.5	62
	10	18	5	95	2950	7.5	11	62
	11	18	5	104.5	2950	8.25	11	62
	12	18	5	114	2950	9	11	62
80D12	2	32.4	9	22.7	2950	2.68	3	75
	3	32.4	9	34.05	2950	4.02	5.5	75
	4	32.4	9	45.4	2950	5.36	7.5	75
	5	32.4	9	56.75	2950	6.7	7.5	75
	6	32.4	9	68.1	2950	8.04	11	75
	7	32.4	9	79.45	2950	9.38	11	75
	8	32.4	9	90.8	2950	10.72	15	75
	9	32.4	9	102.15	2950	11.06	15	75
	10	32.4	9	113.5	2950	13.4	15	75
	11	32.4	9	124.85	2950	14.74	18.5	75
	12	32.4	9	136.2	2950	16.08	18.5	75
100D16	2	54	15	35.2	2950	7.2	11	71.5
	3	54	15	52.8	2950	10.8	15	71.5
	4	54	15	70.4	2950	14.4	18.5	71.5
	5	54	15	88	2950	18	22	71.5
	6	54	15	105.6	2950	21.6	30	71.5
	7	54	15	123.2	2950	25.2	30	71.5
	8	54	15	140.8	2950	28.8	37	71.5
	9	54	15	158.4	2950	32.4	37	71.5
	10	54	15	176	2950	36	45	71.5
	11	54	15	198.6	2950	39.6	55	71.5
	12	54	15	211.2	2950	43.2	55	71.5
125D25	2	108	30	40	2950	15.6	18.5	76
	3	108	30	60	2950	23.4	30	76
	4	108	30	80	2950	31.2	37	76
	5	108	30	100	2950	39	45	76
	6	108	30	120	2950	46.8	55	76
	7	108	30	140	2950	54.6	75	76
	8	108	30	160	2950	62.4	75	76
	9	108	30	180	2950	70.3	90	76
	10	108	30	200	2950	78	90	76

永嘉县奥邦泵业制造有限公司,是一家专业从事水泵生产的厂家

欢迎您的致电：0577-67965093 18867707829
