立式热水型管道离心泵简介：
立式热水型管道离心泵是为了高层建筑增压送水，解决管道压力过低而研制的新式立式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。
立式热水型管道离心泵特点：
由于采用先进的机械密封，电机主轴直接按装叶轮，帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。
立式热水型管道离心泵用途：
立式热水型管道离心泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易然易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。 （1）SG普通型适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗，浴室等冷暖水循环加压。使用温度80℃以下。
（2）SGP热水型适用暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
（3）SGP耐腐型是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿酒、化工等行业的工艺流程中使用使用温度100℃以下。
（4）SGB防爆型适用于石油、化学液体无腐蚀性易然易爆液体输送。使用温度80℃以下。
（5）SGPB防腐防爆型适用于化工、化学液体等带腐蚀性易烯易爆液体输送。使用温度140℃以下
立式热水型管道离心泵使用条件：
1、进口管水压不大于3公斤/厘米2。 2、水质为清水，不应有纤维或固体颗粒，对热水应为软水。 3、介质温度：冷水不低于0℃。 4、周围环境温度不超过±45℃。 5、电源电压为380V，部分为220V。 注意： 选用时按使用介质的情况选择相应型号；对于特殊介质，订货时应特别注明，以便厂家帮助选择或特殊加工。
立式热水型管道离心泵型号意义：.jpg)

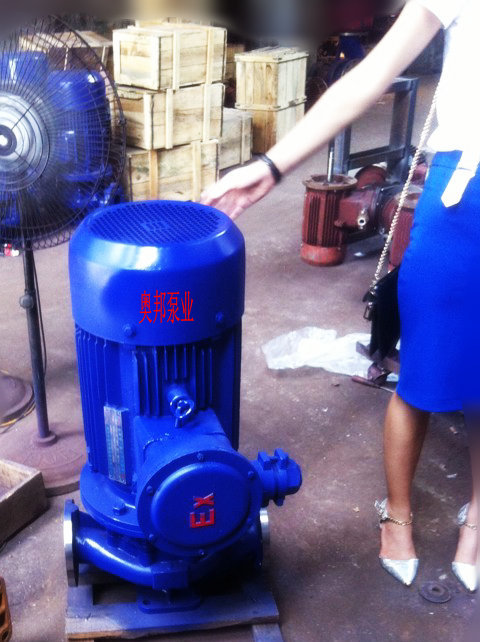

实物图如下：
立式热水型管道离心泵结构示意图：
| 如图所示：该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由壳体、叶轮、机械密封等零件组成。其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机端盖之间加一“O”型密封圈，然后用螺栓将两者联接牢固；泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行。 |
.jpg)
立式热水型管道离心泵故障及排除：
故障 | 原因 | 排除方法 |
1、水泵不出水 | 注入水泵的水不免，旋转方向不对，叶轮流道堵塞。 | 再往水泵内注水，输通叶轮流产，调正旋转方向。 |
2、水泵流量不足 | 水泵部分淤塞，转数太低，叶轮损坏，出口阀开度过大。 | 清洗耳恭听水泵及管子，更换叶轮，增加水泵轴转数，调节出口阀。 |
3、出口压力不足 | 液体中有空气，转速太低叶轮损坏，出口阀开度过大。 | 排除液体中空气，增加泵转速，更换叶轮，调小出口阀。 |
4、泵消耗功率过大 | 机械缺陷如运转间隙过小，电机轴弯，螺栓松动等，泵在太大的流量下工作即泵在远低于额定扬程下工作。 | 检查机械部分及时调整处理，调节器正出口阀使泵在额定流量和扬程附近工作。 |
5、水泵振动 | 管道系统支撑不好，叶轮部分堵塞造成不平衡产生气蚀，液体中有空气。 | 检查泵支撑部门，拧紧螺母，输通叶轮使其平衡，排除空气。 |
6、水泵漏水 | 机械密封损坏，O型圈损坏，泵体漏水。 | 更换机械密封及O型圈，焊接泵体漏水处。 |
7、水泵噪音过重 | 轴承过热缺油，水泵负荷过生重。 | 轴承处加油，按4排除。 |
立式热水型管道离心泵性能参数表：
型号 | 口径 | 流量 | 扬程 | 效率 | 电机功率 | 电压 | 转速 |
mm | m3/h | m | % | KW | V | r/min | |
25SG4-20 | 25 | 4 | 20 | 60 | 0.75 | 220 | 2800 |
25SG3-30 | 25 | 3 | 30 | 60 | 0.75 | 220 | 2800 |
32SG5-20 | 32 | 5 | 20 | 60 | 0.75 | 220 | 2800 |
40SG6-20 | 40 | 6 | 20 | 60 | 0.75 | 220 | 2800 |
50SG10-7.5 | 50 | 10 | 7.5 | 55 | 0.75 | 220 | 2800 |
50SG10-15 | 50 | 10 | 15 | 60 | 0.75 | 220 | 2800 |
25SG4-20 | 25 | 4 | 20 | 60 | 0.75 | 380 | 2800 |
25SG3-30 | 25 | 3 | 30 | 60 | 0.75 | 380 | 2800 |
25SG6.5-30 | 25 | 6.5 | 30 | 60 | 1.5 | 380 | 2800 |
25SG10-50 | 25 | 10 | 50 | 60 | 4 | 380 | 2800 |
32SG5-20 | 32 | 5 | 20 | 60 | 0.75 | 380 | 2800 |
32SG8-30 | 32 | 8 | 30 | 65 | 1.5 | 380 | 2800 |
32SG15-40 | 32 | 15 | 40 | 60 | 4 | 380 | 2800 |
32SG12-50 | 32 | 15 | 50 | 60 | 4 | 380 | 2800 |
32SG14-80 | 32 | 14 | 80 | 60 | 7.5 | 380 | 2800 |
40SG6-20 | 40 | 6 | 20 | 60 | 0.75 | 380 | 2800 |
40SG9-30 | 40 | 9 | 30 | 65 | 1.5 | 380 | 2800 |
40SG18-40 | 40 | 18 | 40 | 60 | 4 | 380 | 2800 |
40SG15-50 | 40 | 15 | 50 | 70 | 4 | 380 | 2800 |
40SG18-65 | 40 | 18 | 65 | 65 | 7.5 | 380 | 2800 |
40SG15-80 | 40 | 15 | 80 | 65 | 7.5 | 380 | 2800 |
型号 | 口径 | 流量 | 扬程 | 效率 | 电机功率 | 电压 | 转速 |
mm | m3/h | m | % | KW | V | r/min | |
50SG10-7.5 | 50 | 10 | 7.5 | 55 | 0.75 | 380 | 2800 |
50SG10-15 | 50 | 10 | 15 | 60 | 0.75 | 380 | 2800 |
50SG12-25 | 50 | 12 | 25 | 65 | 1.5 | 380 | 2800 |
50SG15-30 | 50 | 15 | 30 | 65 | 2.2 | 380 | 2800 |
50SG18-40 | 50 | 18 | 40 | 65 | 4 | 380 | 2800 |
50SG16-50 | 50 | 16 | 50 | 65 | 4 | 380 | 2800 |
50SG20-65 | 50 | 20 | 65 | 65 | 7.5 | 380 | 2800 |
50SG25-80 | 50 | 25 | 80 | 65 | 15 | 380 | 2800 |
50SG30-100 | 50 | 30 | 100 | 65 | 22 | 380 | 2800 |
65SG30-15 | 65 | 30 | 15 | 65 | 2.2 | 380 | 2800 |
65SG30-27 | 65 | 30 | 27 | 65 | 4 | 380 | 2800 |
65SG40-40 | 65 | 40 | 40 | 65 | 7.5 | 380 | 2800 |
65SG30-50 | 65 | 30 | 50 | 65 | 7.5 | 380 | 2800 |
80SG35-20 | 80 | 35 | 20 | 65 | 4 | 380 | 2800 |
80SG50-30 | 80 | 50 | 30 | 65 | 7.5 | 380 | 2800 |
100SG50-30 | 100 | 50 | 30 | 65 | 7.5 | 380 | 2800 |
