一、简 介
ROC—TC610型智能车辆检测器,主要用于车辆存在检测。是适用与停车场、公路车辆收费站以及交通信号灯控制等系统。ROC—TC610为单通道型,它只能连接一个电感线圈,但有两个输出继电器可提供两组输出信号。
二、外 观

三、技术参数
工作电源:AC220V、AC110V、AC/DC24V、AC/DC12V可选择,2.5W功率
频率范围:20KHz—170KHz
灵敏度 :三级可调
反应时间:100豪秒
环境补偿:自动漂移补偿
线圈电感:摧荐80uH—300uH(包含连接线)
最大50uH—500uH(包含连接线)
连线长度:最长50米,每米至少绞合20次,总电阻小于10欧姆。
储存温度:—40度到+85度
工作温度:—40度到+65度
相对湿度:最大95%
外型尺寸:85*74*36mm
四、使用方法
3.1检测器的安装
车辆检测器必须安装在离探测线圈尽可能近的、防水防潮的干燥环境里。在安装车辆检测时,应与其它设备或装置保持一定的距离(约10——20mm)以方便维护。
检测器能否良好工作在很大程度上取决与它所连接的感应线圈。线圈的几个重要参数包括:线圈材料,线圈形状和是否正确施工埋设。关于线圈的安装请参阅后续章节的“线圈安装指南”。

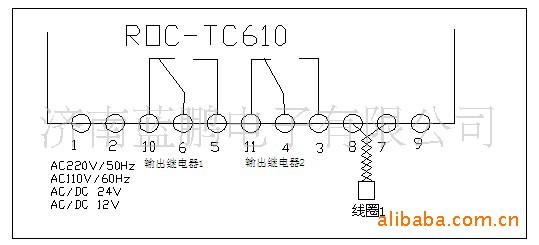

3.2车辆检测器接线示意图
图一、ROC-TC610接线端子接线示意图

3.3工作频率设定
线圈频率调整用设置在电路板上的两个DIP开关进行。如进行调整,必须先关闭电源在将检测器从插座上取下并拆开胶壳。DIP开关6(LA)用于设置频率;开关在“ON”位置时表示低频工作方式,在“OFF”位置时表示高频工作方式。在频率调整后,检测器会在重新上电复位时自动进行标定。
注意:ROC—TC610在出厂时已设为高频。当两个检测器的安装距离较近时,用户可以将两个检测器设置成不同的频率。
3.4灵敏度调整
ROC—TC610车辆检测器检测灵敏度共分为三级,可通过顶端面板的三位滑动拨码开关来设定:
“H”位置为最高灵敏度;
“M”位置为中级灵敏度;
“L”位置为最低灵敏度;
3.5系统复位及工作调试
注意:当检测器上电复位时应确保线圈上没有车辆或其它金属物体。
1)、当检测器加电后,它会自动检测并调谐到所连接的线圈。这一过程约有5秒钟左右,同时顶部面板上的LED会闪烁(亮0.5秒,灭0.5秒)几次。
2)、检测器在调谐过程将对线圈进行检测,当线圈的电感量超出允许范围或发生断路、短路现象,LED将连续闪亮。如果线圈测试正常,则顶部面板上的LED熄灭不在闪烁,并进入正常工作状态(此时,继电器不吸合)。
3)、检测器在检测到有车辆到来时,会吸合标准输出相对应的继电器,同时电亮对应的LED指示灯。
4)、如果检测器在线圈有感应时没有反应,应重新调整灵敏度。

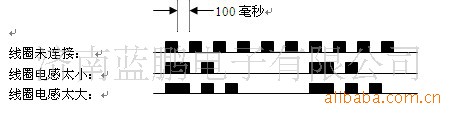

3.6错误指示
当检测器上电自检时,如果检测到线圈未连接或线圈电感值不在允许范围内,对应的LED指示灯会不停地闪烁。其闪烁情况如下:
