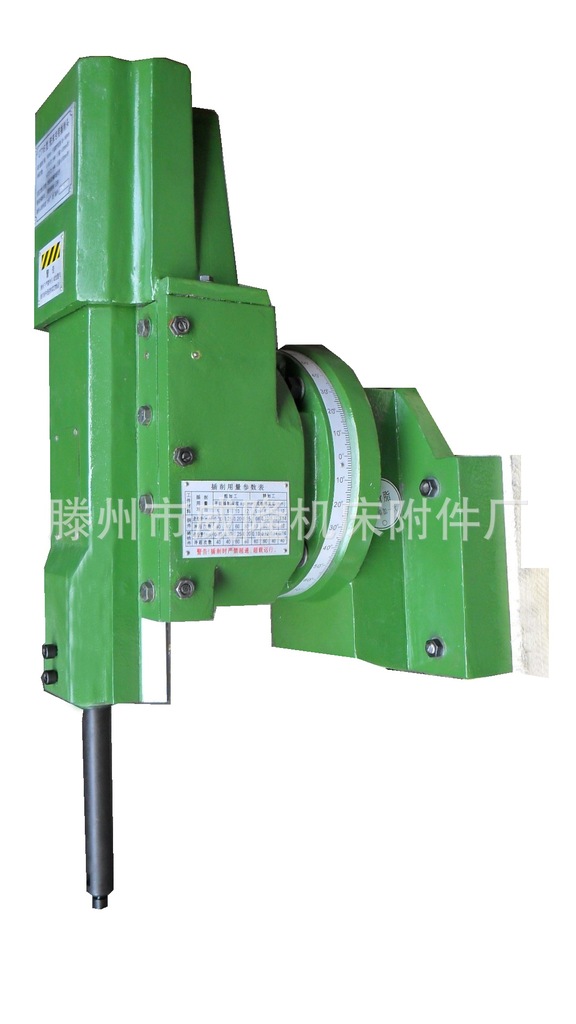

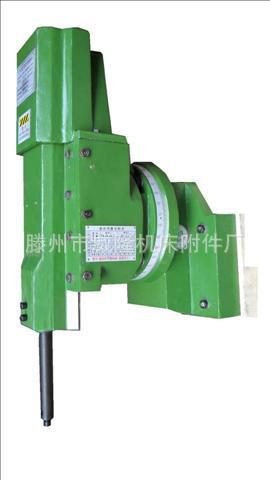

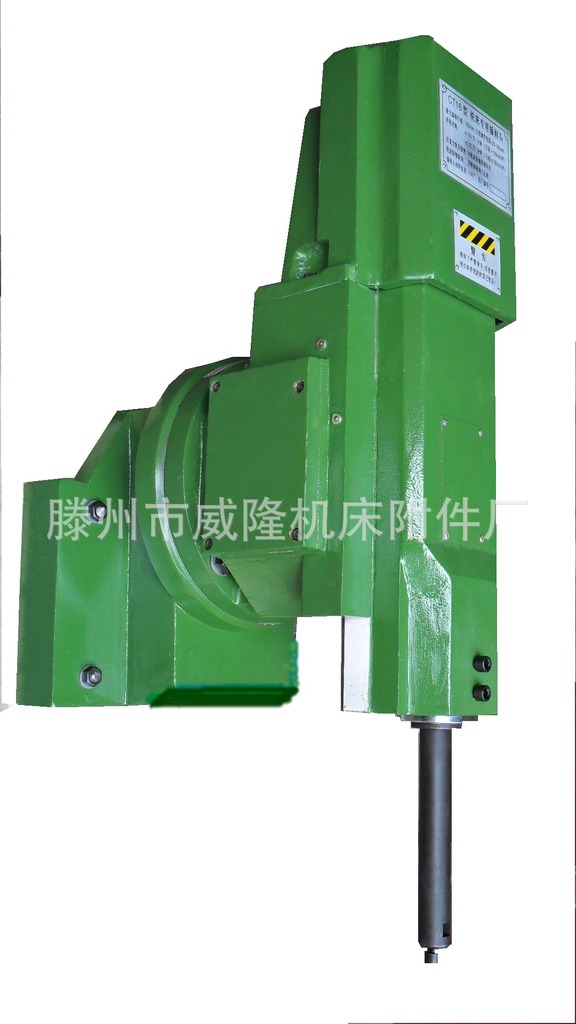

【CT16 铣床用插削头】作为铣床的一种特殊附件装于卧式铣床上，可使铣床既保持铣削功能又具备插削功能。可对中小型金属零部件的平面、斜面、盲孔键槽、沟槽、内键槽、方孔及多边形孔进行插削加工，配设分度装置可加工内花键孔及对称键槽，配设仿形机构还可加工形状复杂的曲面工件，如凸轮和扇形板等，此插削头的行程可以调整。 主要技术参数 项 目 参 数 最大插削行程（mm） 165 行程调整范围（mm） 65-165 最大冲程次数（次/分钟） ≤100次/分钟（行程＞100mm时）； ≤125次/分钟 (行程≤100mm时) 冲程次数及变速级数 与铣床卧轴转速及变数级数相同 铣床卧轴转向 正转（即同铣削转向） 刀架回转角度 ±90° 插刀刀杆中心至机床垂直导轨间距离（mm） 315、330、380 安 装 尺 寸 与铣床卧轴联接锥度 ISO40、ISO50、MT4# 铣床垂直导轨及角度 矩形导轨；55°或60°燕尾导轨 铣床垂直导轨宽度（mm） 200、250、260、280、300、320、360 铣床轴伸端定位盘直径（mm） 130、140、165、190 注：安装尺寸的数据仅供选择，其它尺寸亦可按用户需求订货。
