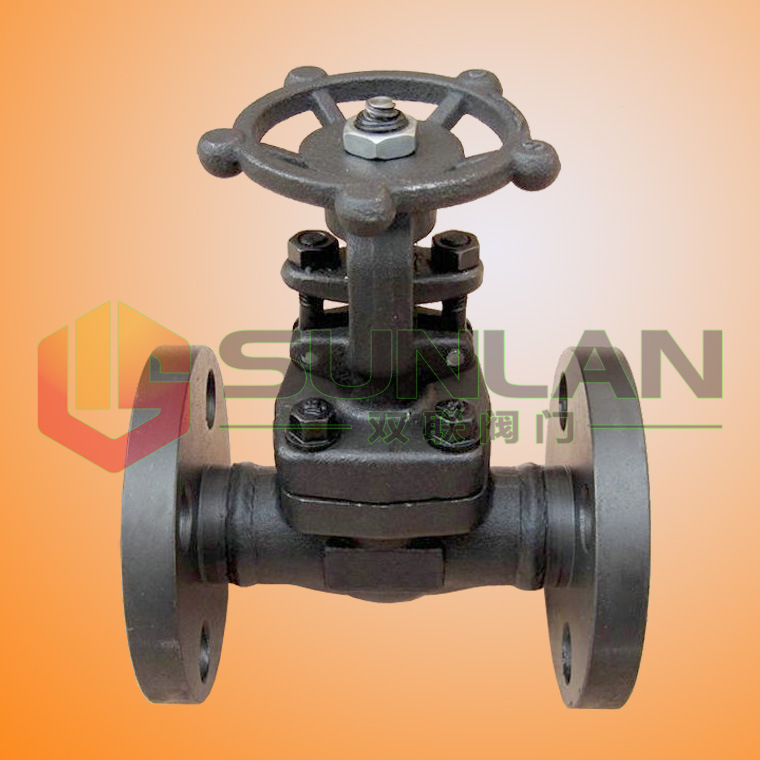

一、Z41H型法兰连接锻钢闸阀用途：
Z41H型法兰连接锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、Z41H型法兰连接锻钢闸阀执行标准：
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
三、Z41H型法兰连接锻钢闸阀性能规范：
试验项目 | 强度试验 | 密封试验 | 气密封试验 | 适用温度（℃） | 适用介质 |
1.6 | 2.4 | 1.73 | 0.6 | ≤425 | 水、蒸汽、油品 |
2.5 | 3.8 | 2.75 |
4.0 | 6.0 | 4.4 |
6.4 | 9.6 | 7.04 |
10.0 | 15.0 | 11.0 |
16.0 | 24.0 | 17.6 |
800Lb | 21.0 | 15.4 | ≤200 | 腐蚀性介质 |
四、Z41H型法兰连接锻钢闸阀的主要零部件材料：
零件名称 | 零部件材料 |
阀体、阀盖 | 25 |
闸板、阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
密封圈 | 1Cr13+HF |
填料 | 柔性石墨 |
垫片 | 18-8/柔性石墨 |
螺栓 | 35/35CrMo |
五、主要外形和连接尺寸：
公称通径 | 主要外形尺寸和连接尺寸 |
L | d | S | L1 | T | L2 | H | D0 |
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-64 Z11H-64 Z61H-64 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-100 Z11H-100 Z61H-100 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-160 Z11H-160 Z61H-160 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
【结构图片】
六、采购双联Z41H型锻钢闸阀 材质A105产品的流程说明及联系方式：
1、向我公司咨询与沟通 2、我公司确认需要的产品后报价 3、签订购销合同（传真互传盖章生效） 4、双方执行合同约定
具体说明：
（1）请先通过电话、传真、ＱＱ、旺旺、邮箱等方式，向我公司工作人员咨询，不可以直接在网页上购买下单。
（2）询价时请一定耐心向工作人员提供要需的参数，以便工作人员进行正确的选型。
（3）公司鼓励支付宝交易，您可以在与我公司签订订购合同后，按合同金额在产品网页上购买等价的物品，并用支付宝进行支付。
（4）有疑问请加ＱＱ：532850941、手机：15356226650 联系人：谢新旭（阀门销售工程师）
