GDL立式多级离心泵使用条件：
1、用于输送清水或物理化学性质类似于清水的液体；
2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
3、最高液体温度不超过120℃；
4、最高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。
GDL立式多级离心泵用途：
1、用于输送清水或物理化学性质类似于清水的液体；2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险； 3、最高液体温度不超过120℃； 4、最高工作压力不超过2.5MPa; 5、电源为了3相380V、50HZ。电压波动在±5%以内; 6、周围环境温度应低于40℃,相对湿度低于95%。 GDL立式多级离心泵简介：

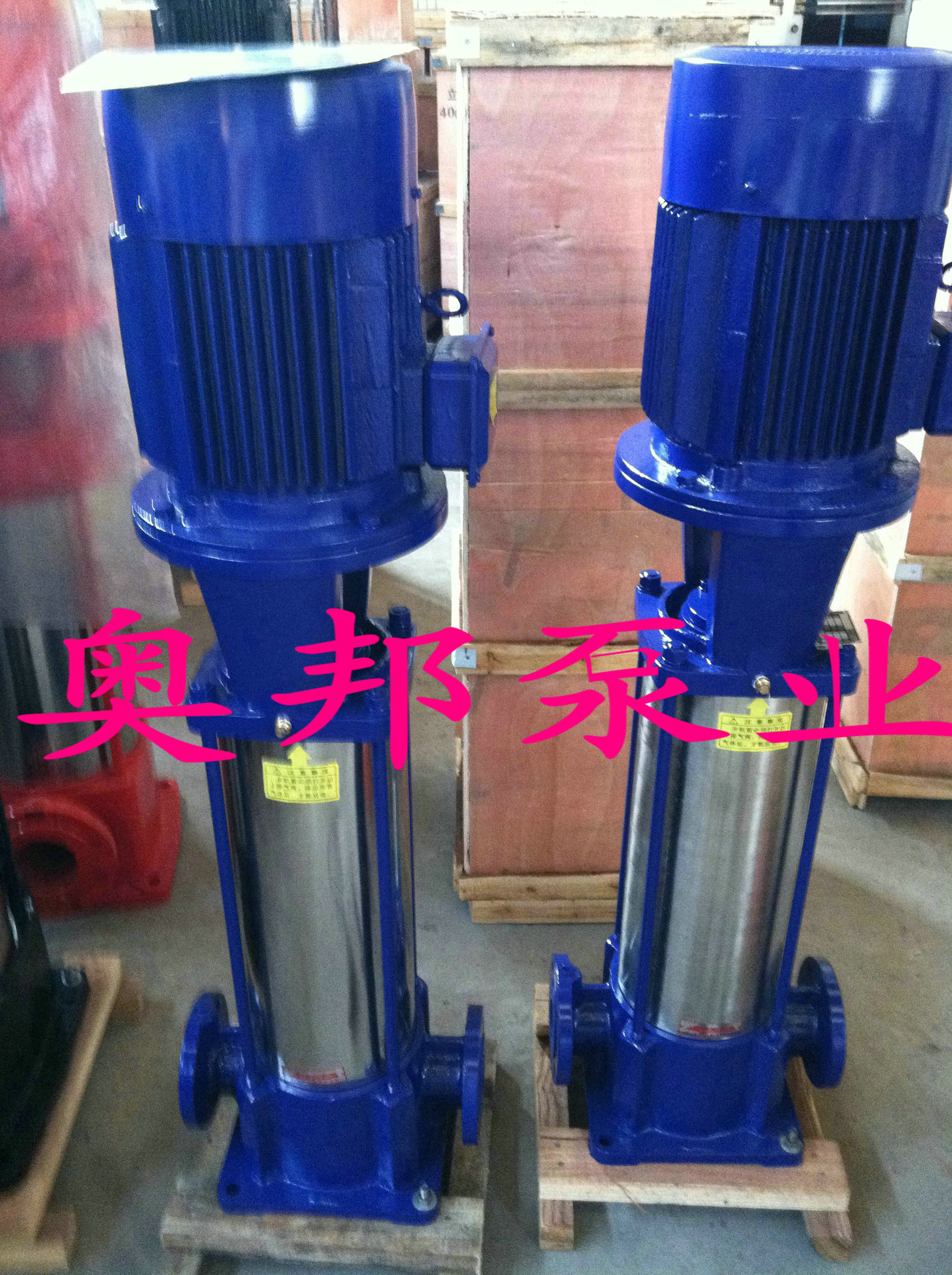

GDL立式多级离心泵系参照国外先进产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。
GDL立式多级离心泵特点：
GDL立式多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
|
| GDL立式多级离心泵性能参数： |
|
型号 | 级数 | 流量
(m3/h) | 扬程
(M) | 转速
(r/min) | 电机功率
(kw) | 效率
（%） | 必需汽蚀余量
(NPSH) | 重量 | 25GDL2-12 | 3 | 1.4
2
2.4 | 36 | 2900 | 1.1 | 23
30
32 | 2.9 | 58 | 4 | 48 | 1.1 | 2.9 | 62 | 5 | 60 | 2 | 2.9 | 68 | 6 | 72 | 2 | 2.9 | 72 | 7 | 84 | 2 | 2.9 | 78 | 8 | 96 | 2.2 | 2.9 | 82 | 9 | 108 | 2 | 2.9 | 86 | 10 | 120 | 3 | 2.9 | 98 | 11 | 132 | 3 | 2.9 | 102 | 12 | 144 | 3 | 2.9 | | 13 | 156 | 4 | 2.9 | | 14 | 168 | 4 | 2.9 | | 15 | 180 | 4 | 2.9 | | 25GDL4-11 | 3 | 2.8
4
4.8 | 33 | 2900 | 1.1 | 32
42
43 | 2.9 | 58 | 4 | 44 | 1.5 | 2.9 | 65 | 5 | 55 | 2.2 | 2.9 | 72 | 6 | 66 | 2.2 | 2.9 | 76 | 7 | 77 | 3 | 2.9 | 86 | 8 | 88 | 3 | 2.9 | 90 | 9 | 99 | 3 | 2.9 | 94 | 10 | 110 | 4 | 2.9 | 110 | 11 | 121 | 4 | 2.9 | 114 | 12 | 132 | 4 | 2.9 | | 13 | 143 | 4 | 2.9 | | 14 | 154 | 5.5 | 2.9 | | 15 | 165 | 5.5 | 2.9 | | 型号 | 级数 | 流量
(m3/h) | 扬程
(M) | 转速
(r/min) | 电机功率
(kw) | 效率
（%） | 必需汽蚀余量
(NPSH) | 重量 | 40GDL6-12 | 3 | 4.2
6
7.2 | 36 | 2900 | 1.5 | 43
52
50 | 2.9 | 72 | 4 | 48 | 2.2 | 2.9 | 78 | 5 | 60 | 2.2 | 2.9 | 82 | 6 | 72 | 3 | 2.9 | 92 | 7 | 84 | 3 | 2.9 | 96 | 8 | 96 | 4 | 2.9 | 112 | 9 | 108 | 4 | 2.9 | 116 | 10 | 120 | 4 | 2.9 | 120 | 11 | 132 | 5.5 | 2.9 | 140 | 12 | 144 | 5.5 | 2.9 | | 13 | 156 | 7.5 | 2.9 | | 14 | 168 | 7.5 | 2.9 | | 15 | 180 | 7.5 | 2.9 | | 50GDL12-15 | 2 | 8.4
12
14.4 | 30 | 2900 | 2.2 | 49
57
55 | 3.5 | 113 | 3 | 45 | 3 | 3.5 | 129 | 4 | 60 | 4 | 3.5 | 149 | 5 | 75 | 5.5 | 3.5 | 181 | 6 | 90 | 5.5 | 3.5 | 190 | 7 | 105 | 7.5 | 3.5 | 204 | 8 | 120 | 7.5 | 3.5 | 212 | 9 | 135 | 11 | 3.5 | 265 | 10 | 150 | 11 | 3.5 | 273 | 50GDL18-15 | 2 | 12.6
18
21.6 | 30 | 2900 | 3 | 54
63
62 | 4.0 | 122 | 3 | 45 | 4 | 4.0 | 142 | 4 | 60 | 5.5 | 4.0 | 175 | 5 | 75 | 7.5 | 4.0 | 189 | 6 | 90 | 7.5 | 4.0 | 198 | 7 | 105 | 11 | 4.0 | 252 | 8 | 120 | 11 | 4.0 | 261 | 9 | 135 | 15 | 4.0 | 280 | 10 | 150 | 15 | 4.0 | 289 | 型号 | 级数 | 流量
(m3/h) | 扬程
(M) | 转速
(r/min) | 电机功率
(kw) | 效率
（%） | 必需汽蚀余量
(NPSH) | 重量 | 65GDL24-12 | 2 | 18
24
28.8 | 24 | 2900 | 3 | 54
63
62 | 4.0 | 122 | 3 | 36 | 4 | 4.0 | 142 | 4 | 48 | 5.5 | 4.0 | 175 | 5 | 60 | 7.5 | 4.0 | 189 | 6 | 72 | 7.5 | 4.0 | 252 | 7 | 84 | 11 | 4.0 | 261 | 8 | 96 | 11 | 4.0 | 280 | 9 | 108 | 15 | 4.0 | 289 | 10 | 120 | 15 | 4.0 | 20 | 11 | 132 | 15 | 4.0 | | 12 | 144 | 18.5 | 4.0 | | 80GDL36-12 | 2 | 25.2
36.0
43.2 | 24 | 2900 | 4 | 59
71
70 | 4.2 | 193 | 3 | 36 | 5.5 | 4.2 | 227 | 4 | 48 | 7.5 | 4.2 | 244 | 5 | 60 | 11 | 4.2 | 292 | 6 | 72 | 11 | 4.2 | 302 | 7 | 84 | 15 | 4.2 | 322 | 8 | 96 | 15 | 4.2 | 332 | 9 | 108 | 18.5 | 4.2 | 365 | 10 | 120 | 18.5 | 4.2 | 375 | 80GDL54-14 | 2 | 36
54
65 | 28 | 2900 | 7.5 | 62
73
71 | 4.0 | 218 | 3 | 42 | 11 | 4.0 | 267 | 4 | 56 | 15 | 4.0 | 287 | 5 | 70 | 18.5 | 4.0 | 320 | 6 | 84 | 18.5 | 4.0 | 330 | 7 | 98 | 22 | 4.0 | 373 | 8 | 112 | 30 | 4.0 | 400 | 9 | 126 | 30 | 4.0 | 421 | 10 | 140 | 37 | 4.0 | 432 | 型号 | 级数 | 流量
(m3/h) | 扬程
(M) | 转速
(r/min) | 电机功率
(kw) | 效率
（%） | 必需汽蚀余量
(NPSH) | 重量 | 100GDL72-14 | 2 | 50.4
72
86.4 | 28 | 2900 | 11 | 64
73
71 | 4.5 | 276 | 3 | 42 | 15 | 4.5 | 298 | 4 | 56 | 18.5 | 4.5 | 336 | 5 | 70 | 22 | 4.5 | 381 | 6 | 84 | 30 | 4.5 | 453 | 7 | 98 | 30 | 4.5 | 466 | 8 | 112 | 37 | 4.5 | 493 | 9 | 126 | 37 | 4.5 | 582 | 10 | 140 | 45 | 4.5 | 595 | 125GDL100-20 | 2 | 75
108
130 | 40 | 2900 | 18.5 | 65
74
72 | 4.5 | 292 | 3 | 60 | 30 | 4.5 | 430 | 4 | 80 | 37 | 4.5 | 463 | 5 | 100 | 45 | 4.5 | 555 | 6 | 120 | 55 | 4.5 | 640 | 7 | 140 | 75 | 4.5 | 840 | 8 | 160 | 75 | 4.5 | 855 | 9 | 180 | 90 | 4.5 | 870 | 10 | 200 | 90 | 4.5 | 955 | 150GDL160-20 | 2 | 108
162
194 | 40 | 2900 | 30 | 69
78
77 | 4.5 | 422 | 3 | 60 | 37 | 4.5 | 452 | 4 | 80 | 55 | 4.5 | 613 | 5 | 100 | 75 | 4.5 | 820 | 6 | 120 | 75 | 4.5 | 836 | 7 | 140 | 90 | 4.5 | 922 |
|
|
| |
| GDL立式多级离心泵起动与停车： |
|
起动前准备
1、用手拔转联轴器，叶轮应无卡磨现象，转动灵活；
2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气嘴；
3、如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，以使各部位受热均匀；
4、应先用手盘动泵几圈以使润滑水进入机械密封端面；
5、点动电机，确转向是否正确。
起动与运行
1、全开进口阀门，关闭吐出管路门；
2、接通电源，当多级泵达到正常转速后，逐渐打开吐出管路上的阀门，并调节到所需工况；
3、注意观察仪表读数，检查轴封泄漏情况，正常时机机械密封泄漏3漏/分，检查电机、轴承处温度≤70℃，如果发现异常情况，应及时处理。
停车
1、逐渐关闭吐出管路阀门；
2、关闭进口阀门；
3、如环境温度低于0℃。应将泵内液体放尽，以免冻裂水泵；
4、如长期停用，应将泵拆卸清洗，包装保管。 |
|
| |
| GDL立式多级离心泵的维护与保养： |
|
运行中的维护和保养
1、进水管路必须高度密封，不能漏水、漏气；
2、禁止多级离心泵在汽蚀状态下长期运行；
3、禁止多级离心泵在大流量工况运行时，电机超电流长期运行；
4、定时检查多级离心泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、多级离心泵在运行中应有专人看管，以免发生意外；
6、多级离心泵每运行500小时应对轴承进行加油；
7、多级离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修
期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒；
2、严禁机械封在干磨情况下工作；
3、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。 |
'
