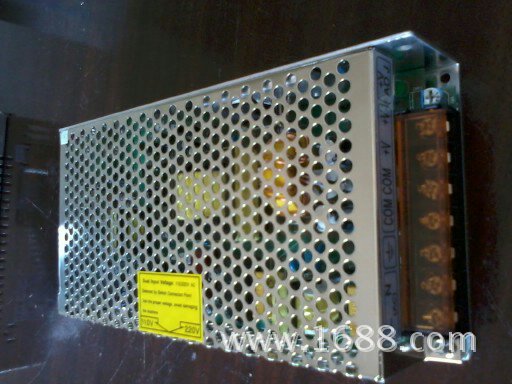

| DS-200w-12电源产品规格说明书 |
一、主要指标： |
1、输入电压电流：90～132VAC/180～264VAC由开关选择
|
| 2、输入频率：47~63Hz |
| 3、输出电压电流：12V(10.8-13.2V可调)，0～16.5A | Bitmap |
| 4、过载保护值：105%~150%,断电恢复 |
| 5、工作环境：-10-50度20~95%R.H. |
| 6、外形尺寸：200×110×50mm |
| |
二、技术参数： |
| 性能 | 型 号 |
| DS-200w-12 |
| 直流输出电压 | 12V |
| 输出电压容差 | ±1% |
| 额定输出电流 | 16.5A |
| 输出电流范围 | 0～16.5A |
| 纹波及噪音 | 150mVp-p |
| 进线稳定度 | ±0.5% |
| 负载稳定度 | ±0.5% |
| 直流输出功率 | 200W |
| 效率 | 80% |
| 直流电压可调范围 | 10.8-13.2V |
| 输入电压范围 | 85～132VAC/180～264VAC由开关选择47-63Hz |
| 输入电流 | 4.2A/115v
2.1A/230V |
| 冲击电流 | 冷启动电流30A/115V 60A/230V |
| 漏电流 | ＜3.5mA/240VAC |
| 过载保护 | 105%～135%
类型：切断输出
复位：自动恢复 |
| 过电压保护 | …………………… |
| 高温保护 | …………………… |
| 温度系数 | ±0.03%/℃（0～50℃） |
| 启动、上升、保持时间 | 200ms,100ms,20ms |
| 抗震性 | 10～500Hz,2G 10min,/1周期，时长60分，各轴 |
| 耐压性 | 输入输出间/3KvAC，输入与外/1.5KvAC，输出与外壳/0.5KvAC |
| 隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ |
| 工作温度、湿度 | -10℃～+50℃,20%～90%RH |
| 存储温度、湿度 | -20℃～+85℃,10%～95%RH |
| 外形尺寸 | 200×110×50mm |
| 重量 | 0.88Kgs |
| 安全标准 | UL1012 TUV按60950（IEC950，UL1950）认证 |
| EMC标准 | 设计满足FCC部分15J条件
等级A |
| |
三、注意事项： |
|
| |
| 1、电源通电前检查接入电压是否符合要求。 |
| 2、电源有自动短路保护，将输出切断。 |
| 3、电源使用前应良好接地，接地点在端子的左边第三脚。 |
| |
