一、

设 备 项 目：

LED老化台

二、

规 格 参数 ：

22000L×1200W×1200H（mm）

三、

数       量：

一条

四、

设 备 结 构：

上下3层老化。

五、

功 能 特 点：

本设备专用于LED球泡灯、日光灯、路灯的成品检测老练，通过各类LED灯的高压、常压、低压、冲击等电压区的老练，观察LED灯有无短路、爆电容、黑头等。检测节拍电路、漫游电压区模拟节能灯的使用。根据欧美等不同地区电压情况，可老化110VLED灯。操作简单。

六、

基本配置及构造：

1.

机身、机架:

机架采用40×40mm钢管焊接制作而成，支脚配镀锌可调脚杯。

2.

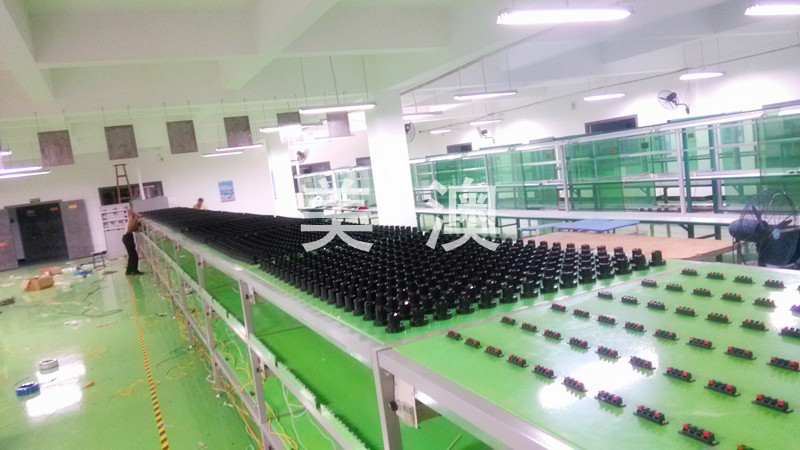

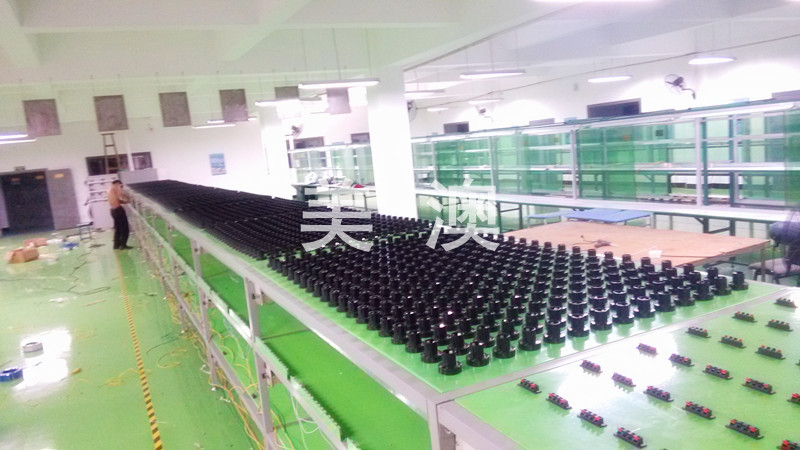

顶层球泡灯老化面板:

采用2mm冷板弯轧成2000×1200×20mm，全线共11块，9块板上装280套E27灯座，一次可老化2520套球泡灯，2块板上四周平均分布安装4位音响线夹，以便老化带外线灯具。【球泡灯老化区域为100套球泡灯为一组，共25组由带数字显示时间继电器控制，设置的时间完成后将会自动断电老化，每一层每一组单独控制。

3.

中间日光灯老化面板:

采用2mm冷板弯轧成2000×1200×20mm，全线共11块，每块板上装54套快速T8灯管专用接头，长度可自由调节，一次可老化594套,（老化规格为600.900.1200.）。【灯管老化区域有效高度300mm】【灯管老化区域为108套灯管为一组，共6组由带数字显示时间继电器控制，设置的时间完成后将会自动断电老化，每一层每一组单独控制。

4.

下层路灯老化面板:

采用2mm冷板弯轧成2000×1200×20mm，全线共11块，每块板上装4套快速路灯专用接头（音箱夹），一次可老化44套LED路灯。【路灯老化区域有效高度400mm，老化区域为4套路灯为一组，共11组由带数字显示时间继电器控制功能。设置的时间完成后将会自动断电老化，每一组单独控制。

5.

检测节拍电路:

节拍控制区。冲击区时间由时间继电器控制，可根据客户需求而设置开与关的时间。

6.

检测老练漫游:

老练漫游区，使电压随时间的变化而波动，180—220—250不间断变化，漫游区时间的变化由时间继电器控制，（电压可根据客户要求而自由调节）

7.

常压冲击：

在老化期间设定一个快速开、关冲击功能，时间可由客户自由设定。

8.

全线老化流程：

电源启动→低压→常压→高压→快速开关冲击→快速低压、常压、高压不间断变化，（以上转变时间均可由客户自由设定）

9.

全线电压区:

分别3个调压器，每个50KW,有效电压区共设计3个，调压器2个0—250V可调，1个调压器0—300V可调。（具体参数可按甲方要求而定）。

10.

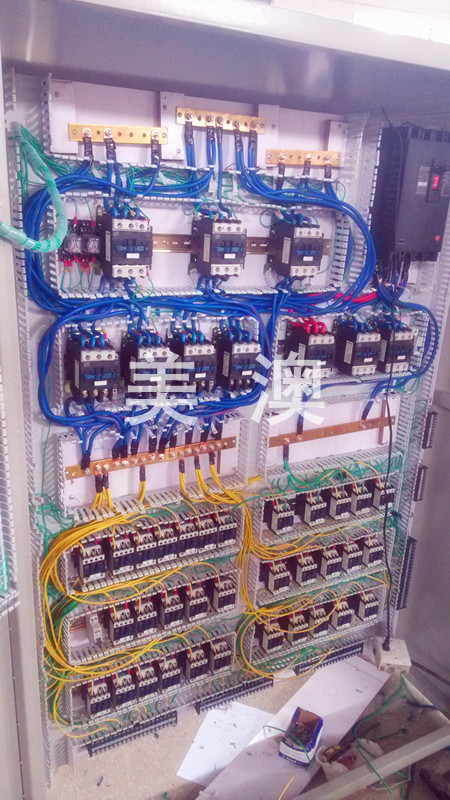

电器控制:

电压指示采用数字显示式，调压器3个，采用1个配电控柜安装。

11.

机体颜色:

全线面板采用绿色烤漆，骨架由银灰色喷漆处理。
