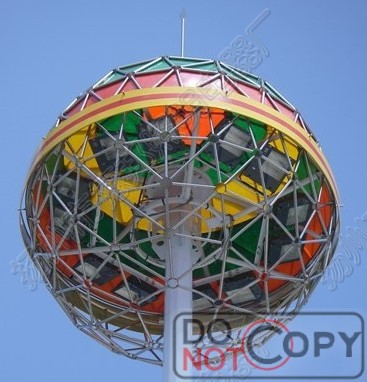

GGD-13上图所示

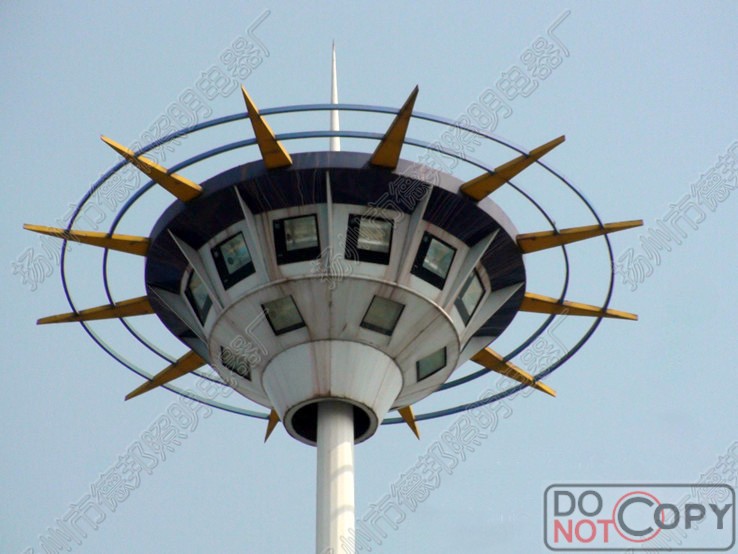

GGD-14下图所示

GGD-15

产品特点：

外形：美观大方，照明面积大，照明效果好，光源集中，光照均匀，眩光小，易于控制和维修，灯杆为优质钢板经模压成多棱锥型插接式钢杆，经热镀锌防腐处理

结构：灯盘分敞开式和封闭式，骨架采用优质型钢，经热镀锌处理，封闭处采用涂锌板、铝板、不锈钢板、紧固件螺栓、螺母均为不锈钢，

光源：适用400-1000W钠灯或金属卤化灯，照明半径：R40M-80M.

标准：电器箱防护等级为IP23，灯具防护等级IP54

电器安装：

高压钠灯外置式镇流器、触发器，安装在灯盘内，更换或维修光源及其它电器时用专用扳手将电器门打开。控制箱设置于灯杆下部或灯杆内

适用场所：

适用于机场、车站、码头、停车场、港口、城市及高速公路、立交公路工程以及大型体育场等需要大面积照明的场所

售后服务：

负责安装，一年包修期内出现质量问题负责解决，包修期后出现问题协助解决。

特别说明：

1．基础预埋需按本厂要求制作

2．打开电器箱门需用专用扳手

3．安装时必须保证灯体安全接地

4．我公司可以根据客户要求，加工各种中、高杆灯

5．因受市场波动影响，无法提供长期定价，询价请联系在线客服

-------------------------------------------------------------------------------------

联系人：万经理

手机：15052575888、13852554955

电话：0514-84248566

传真：0514-84248511

邮箱：ulight@126.com

商务QQ：9212166

网站：www.yzdbzm.com

----------------------------------------------------------------------------------------

高杆灯的介绍

高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源采用NG400高压钠灯,照明半径达60米。杆体一般为圆柱型独体结构,用钢板卷制而成,高度为25—40米指25米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。它由灯头、内部灯具电气、杆体及基础部分组成。灯头造型可根据用户要求、周围环境、照明需要具体而定;内部灯具多由泛光灯和投光灯组成,光源一般采用高压钠灯和金卤灯。,照明半径达60米。杆体一般为圆柱型独体结构,用钢板卷制而成,高度为15—40米。

高杆灯配置

1．灯杆为八角或十二角锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有2 5、3 0、3 5等规格，设计最大抗风能力可达6 0米／秒，每种规格由3至4节插接组成．配法兰钢底盘，直径0.98米至1．2米，厚25mm至4 0 m m。

2．功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。

3．电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。灯杆体内安装，升降速度为每分钟3至5米。

4．导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，保证灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。

5．照明电器系统设6—2 4盏4 0 0-1 0 0 0W钠灯或金卤(白光)投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，

6．防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。

高杆灯的分类

一般可分为升降式和非升降式。升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸和。

升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。升降式高杆灯还配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。

升降式高杆灯所有灯具的密封等级为IP65国际标准，以防止尘土、雨水的浸入，保证灯泡的使用寿命。灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。

高杆灯升降原理

在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。电气控制系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。电气控制系统中设有各种电路过载保护装置。系统中的电路的导电体广泛采用铜基镀银，以保证电气连接的良好接触。

升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于0.2米／秒。主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌钢丝绳。升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。各种紧固件垫圈、卡圈等零件也都采用热镀锌件或不绣钢。灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。灯盘的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超行程保护。高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。
