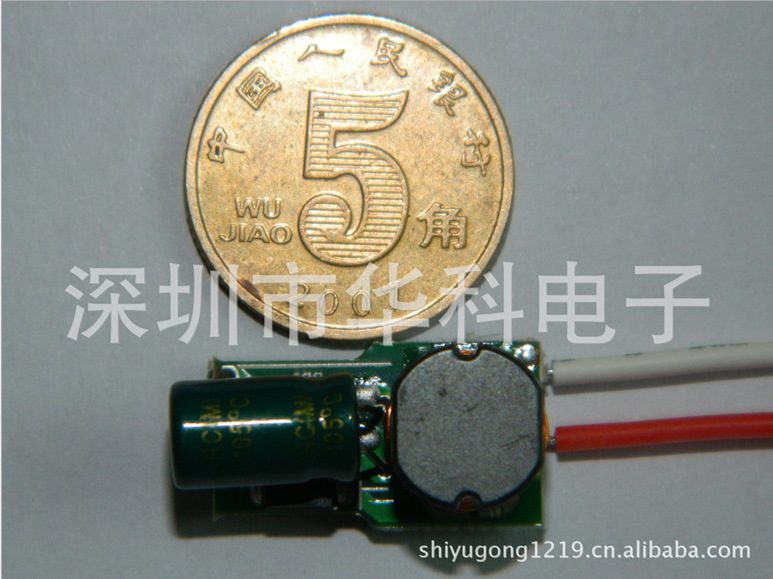

LED内置电源/3-4*0.5W/恒流驱动电源/蜡烛灯电源
| 机械尺寸 | | | | | |
| 产品型号 | 长(mm) | 宽(mm) | 高(mm) | 重量（g) |
| CC-6x0.5W-A | 20 | 11.5 | 11 | |
| | | | | | |
| 连接线 | | | | | |
| 端子 | 标识 | 线长 | 线颜色 | 功能 |
| 输入1 | L | 45 | 白 | 交流电输入 |
| 输入2 | N | 45 | 白 | 交流电输入 |
| 输出1 | + | 45 | 红 | LED正极 |
| 输出2 | - | 45 | 黑 | LED负极 |
| 样品实测数据： | | | | | | | | |
| NO | | | Test condition&result/測試條件和結果 | Spec. | 结果判定 | 备注 |
| 測試項目 | 單位 | 85 | 110 | 120 | 220 | 265V | 规格值 | Pass/ | 此数据是加入负载6颗0.5W LED灯点亮负载5分钟后测试结果。 |
| | | 50Hz | 60Hz | 60Hz | 50Hz | 50Hz | Fail |
| 1 | 空载输入功率 | W | | | | | | | |
| 2 | 空载输出电压 | V | | | | | | | |
| 4 | 加载输入功率 | W | 3.17 | 3.36 | 3.32 | 3.19 | 3.22 | ≦4W | Pass |
| 5 | 功率因数 | PF | 0.592 | 0.607 | 0.602 | 0.505 | 0.469 | ≧0.4 | Pass |
| 6 | 加载输出电流 | mA | 116 | 123 | 122 | 114 | 110 | 114±10mA | Pass |
| 7 | 加载输出电压 | V | 22.1 | 22.1 | 22.1 | 22.1 | 22.1 | 22±1V | Pass |
| 8 | 纹波与噪声 | Mv | | | | | | ≦MV | Pass |
| 9 | 效率 | % | 80.9 | 80.9 | 81.2 | 79.0 | 75.5 | ≧75 | Pass |
| 10 | 短路保护 | | OK | OK | OK | OK | OK | / | Pass |
| 11 | 老化时间 | 常温老化 8小时 | Pass |
| 12 | 打高压测试 | | |
| | | | | | | | | | | |
| NO. | 接入负载 | 输入电压 | 频率 | 输入功率 | 功率因数 | 输出电压 | 输出电流 | 转换效率 | 备注 | |
| HZ | W | % | VDC | mA | % | | |
| 1 | 3*0.5W | 220 | 50 | 1.85 | 0.45 | 11.4 | 112 | 69.0 | | |
| 2 | 5*0.5W | 220 | 50 | 2.84 | 0.476 | 19.2 | 114 | 77.1 | |
| 3 | 6*0.5W | 220 | 50 | 3.19 | 0.486 | 22 | 114 | 78.6 | |
| 4 | 7*0.5W | 220 | 50 | 3.54 | 0.496 | 24.8 | 114 | 79.9 | |
| 5 | 8*0.5W | 220 | 50 | 3.89 | 0.505 | 27.8 | 114 | 81.5 | |
| 6 | 9*0.5W | 220 | 50 | 4.17 | 0.516 | 29.8 | 114 | 81.5 | |
| 7 | 10*0.5W | 220 | 50 | 4.51 | 0.524 | 32.5 | 114 | 82.2 | |
| 8 | 11*0.5W | 220 | 50 | 4.84 | 0.535 | 35.1 | 114 | 82.7 | |
| 9 | 12*0.5W | 220 | 50 | 5.44 | 0.547 | 40 | 114 | 83.8 | |
| 10 | 13*0.5W | 220 | 50 | 6.06 | 0.557 | 44.9 | 114 | 84.5 | |
| 11 | 14*0.5W | 220 | 50 | 6.66 | 0.563 | 49.7 | 114 | 85.1 | |
| 注：1、恒流状态测试最小输出电压：9V 输出最高电压：50V | | | |
| 主要测量设备 | | | |
| | 交流变频电源: HY AC POWER SOURCE |
| | 功率计: WT210 | | |
| | 电子负载:3711A | | |
| | 示波器:TDS1012B | | |
| | 数字万用表:FLUKE 17B / VC890C |
| | 耐压测试: RK2670A | | |
| | 温度测试：TES 1310 | | |
