用途:
线圈类产品(电源供应器、变压器、电机及充电器等);网络通信设备(交换机、路由器、局端设备等)及各类家用电器等.
特点和工作原理:

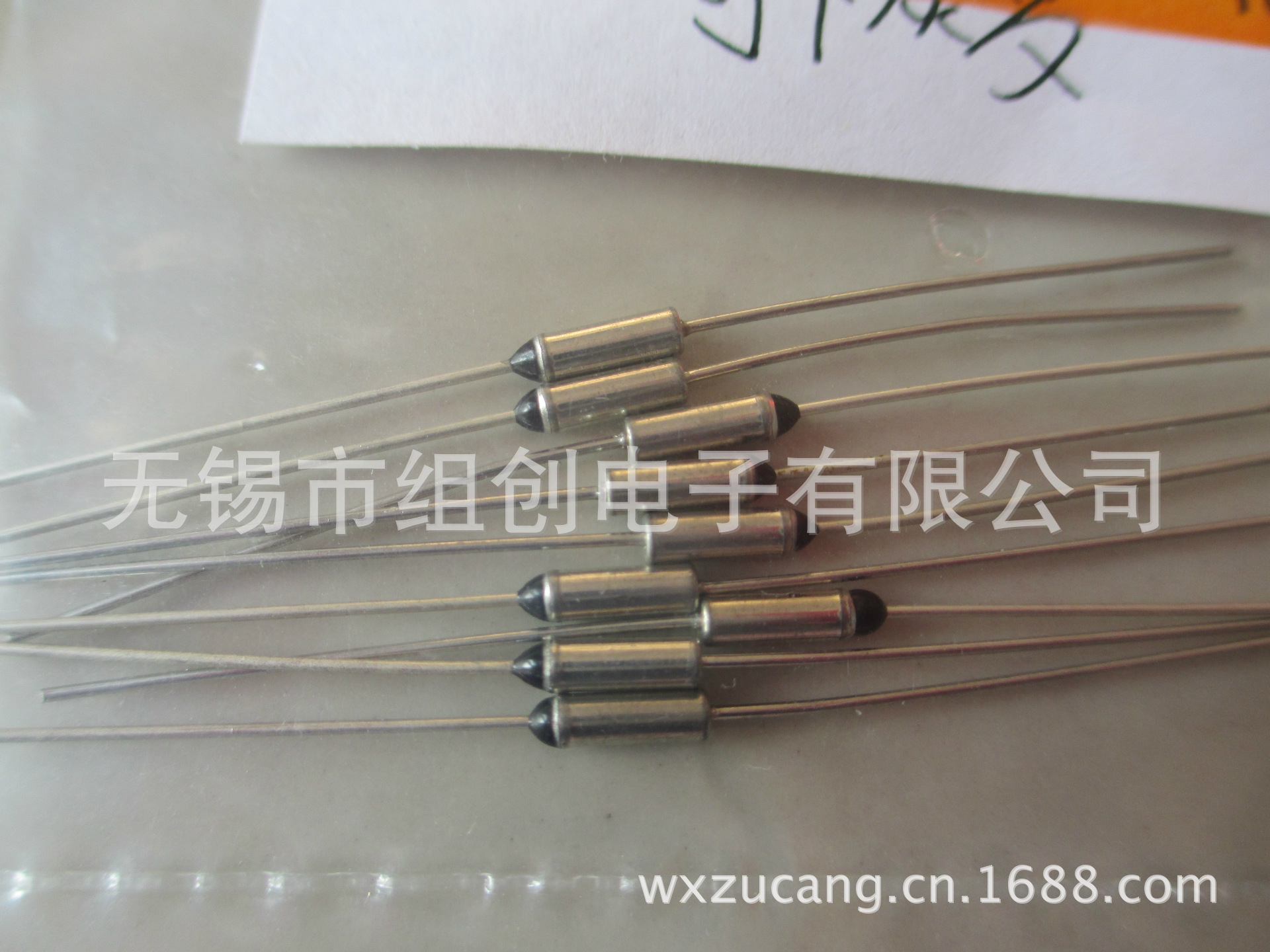

该产品是小型密封结构,一次性使用的过热保护器。在正常情况下,熔断体能维持被保护产品的可靠运行,当被保护产品出现异常,温度不断升高,超过熔断体的额定温度时,熔断体内的熔体立即熔化,迅速断开电路,从而保护产品免受损坏。
技术规格:
额定电器性能:AC 250V;1A;2A;3A
断开温度:95-145°C
动作偏差:-10°C
绝缘强度:AC 50HZ 500V(引出线之间),
AC 50HZ 1500V(引出线与不带电外壳间),历时1min无击穿闪络
技术参数
型号 Type No. | 额定动作 温度 (Tf) | 实测动作温度 | 保持温度 (TH/TC) | 极限温度 (TM) | 额定电流 (Ir) | 额定电压 (Ur) |
RH95 | 95℃ | 93±2℃ | 68℃ | 110℃ | 1A~3A | 250V |
RH102 | 102℃ | 98±2℃ | 76℃ | 120℃ | 1A~3A | 250V |
RH115 | 115℃ | 113±2℃ | 85℃ | 140℃ | 1A~3A | 250V |
RH125 | 125℃ | 122±3℃ | 97℃ | 150℃ | 1A~3A | 250V |
RH130 | 130℃ | 126±3℃ | 102℃ | 160℃ | 1A~3A | 250V |
RH135 | 135℃ | 131±3℃ | 105℃ | 165℃ | 1A~3A | 250V |
RH140 | 140℃ | 137±3℃ | 115℃ | 180℃ | 1A~3A | 250V |
RH145 | 145℃ | 142±3℃ | 120℃ | 180℃ | 1A~3A | 250V |
