球阀问世于20世纪50年代,随着科学技术的飞速发展,生产工艺及产品结构的的不断改进,在短短的40年时间里,已迅速发展成为一种主要的阀类。在西方国家工业发达的国家,球阀的使用正在逐年不断的上升,在我国,球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举足轻重的地位。
球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。
工作原理 球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
优点 1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
安装 1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
5)本类阀应安装在管道的水平方向或垂直方向。
6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

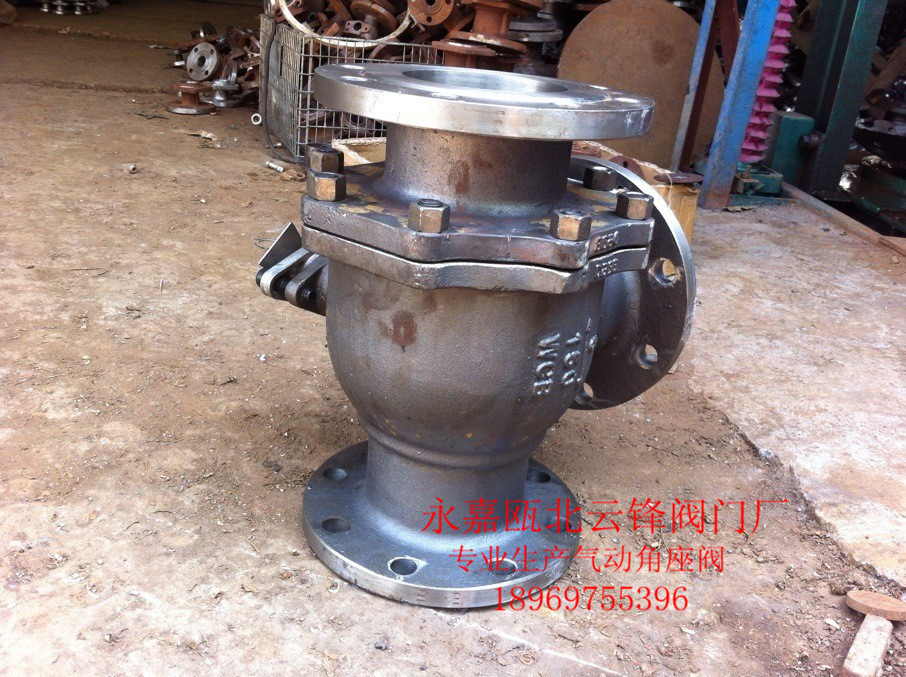

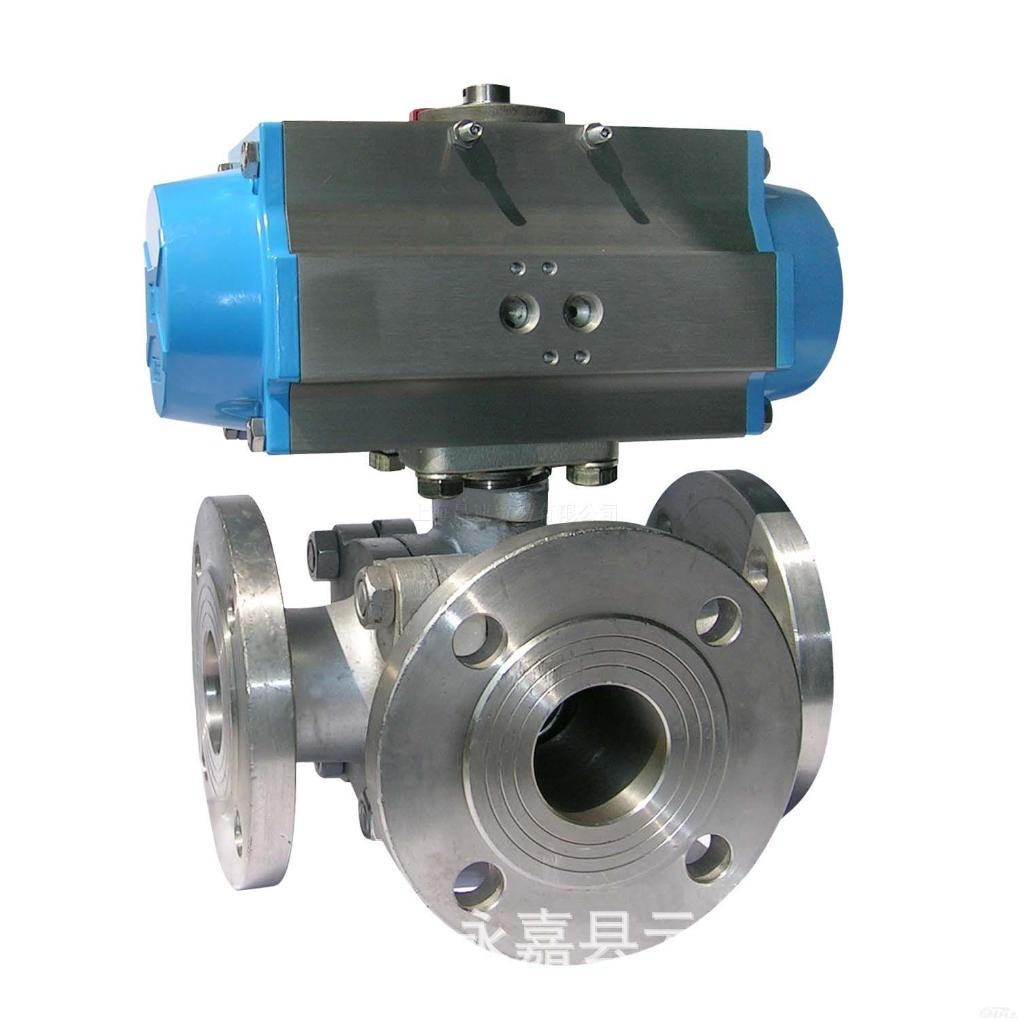

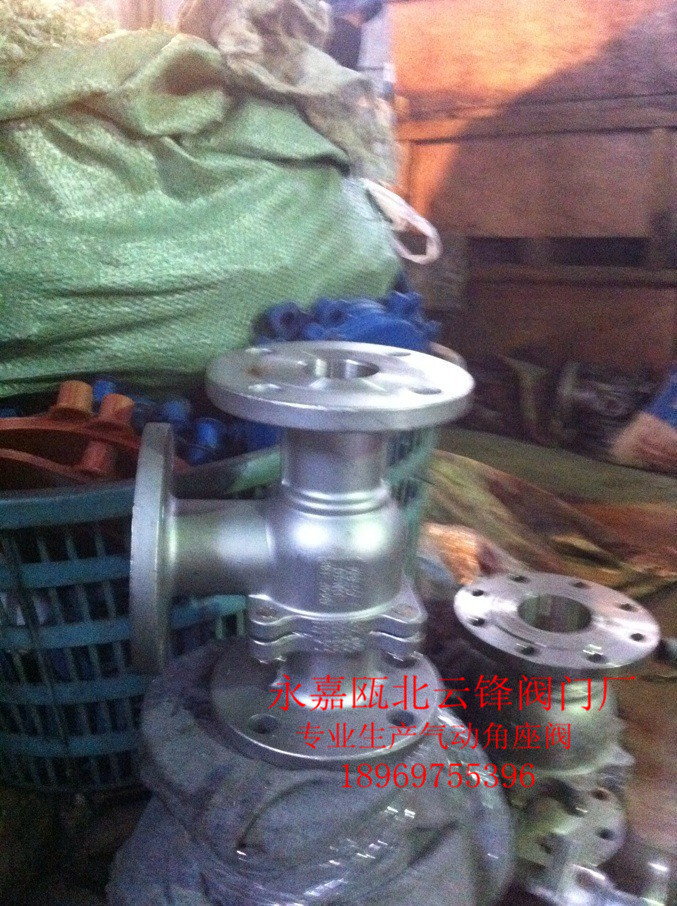

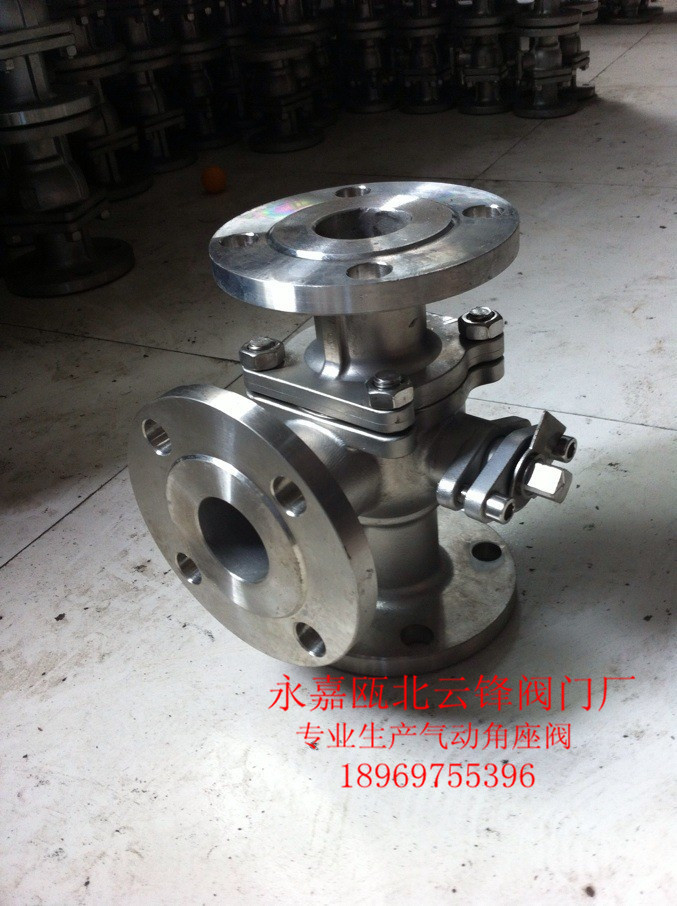

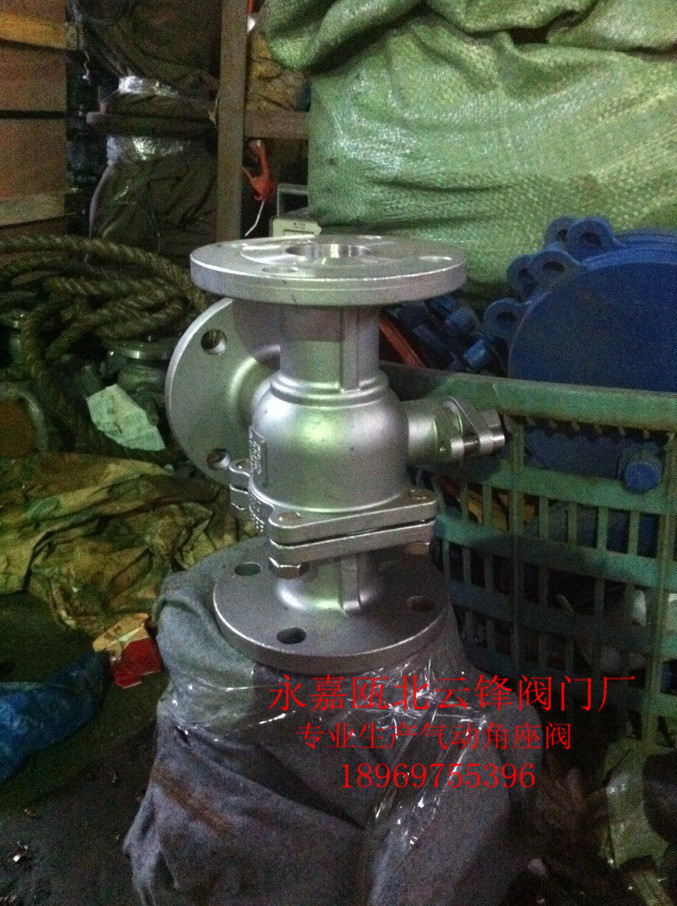

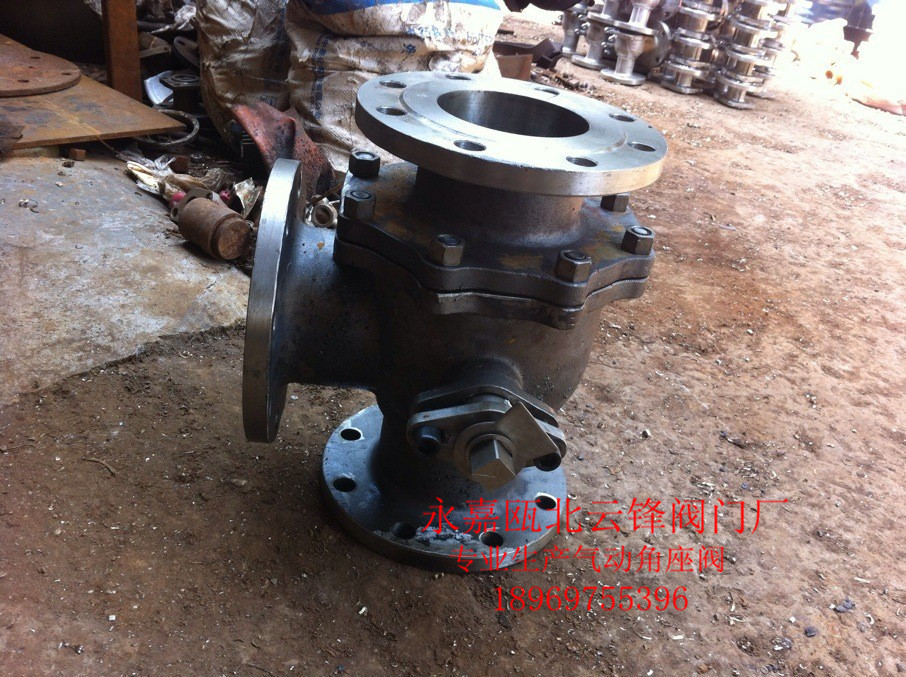

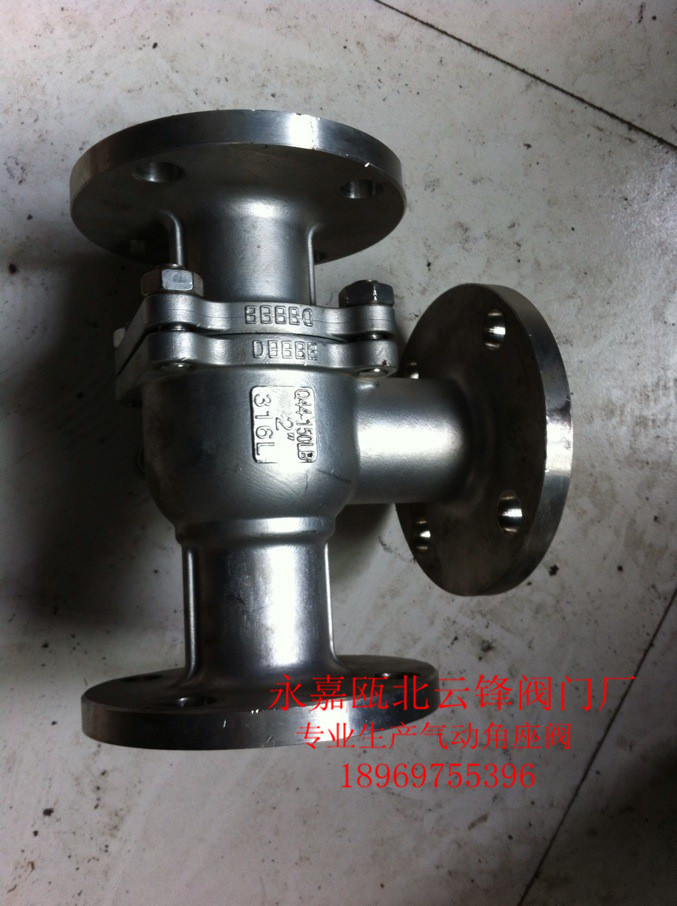

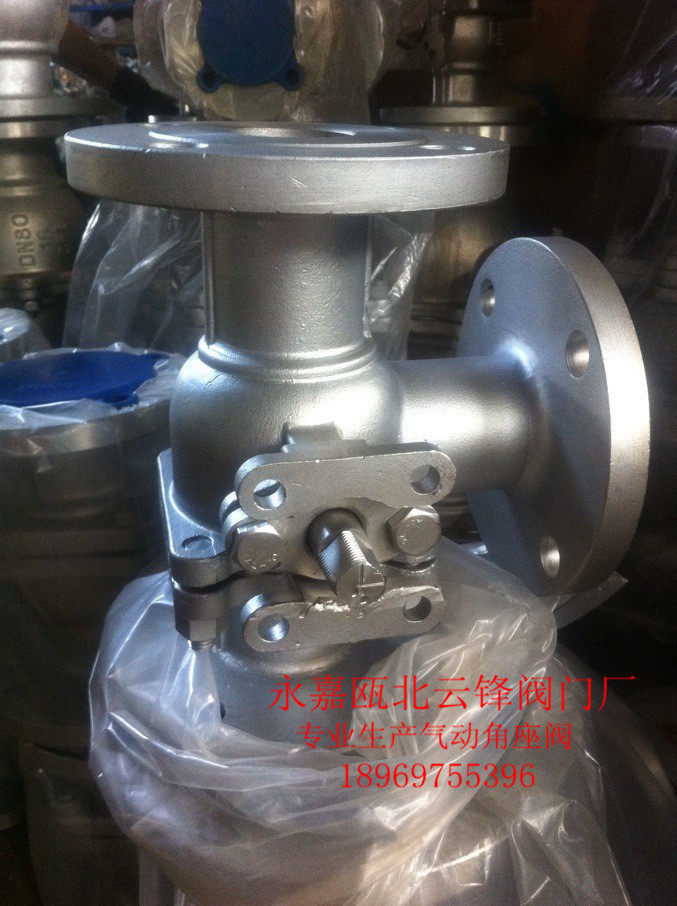

法兰三通球阀产品特征: 三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型,可以满足不同的生产工艺要求。三通球阀可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。 电动O型球阀用于工业控制系统中,它由电子式电动执行机构和三通球阀组成,电动执行机构是三通球阀的驱动装置,当工作电源通电时, 电动执行机构从0~900回转,使三通球阀由关(开)的位置到开(关)的位置,达到对管道内介质实现流通(切断)满足不同的工艺要求(详见图)。电动三通球阀有两种型式,阀芯有L型和T型,可实现两种不同的控制要求。(如图) |
| | |
| 三通球阀一般采用两阀座结构,如流向图A所示两种工况,选用两阀座L型结构(即Q44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即Q45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。 |

|
 订购气动阀门须知 1、确认阀门的类型:闸阀、截止阀、节流阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀、减压阀及其它特种阀; 2、确认阀门的工作条件、适用介质、工作压力、介质温度; 3、确定与管道相匹配的公称通径:DN(mm); 4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等; 5、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等; 6、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动等; 7、确定阀门的使用形式:开关型、调节型、切断型等; 8、确定阀门需要的附件:定位器、电磁阀、限位开关、气源处理三联件、减压阀、手轮等 9、确定阀门的包装方式及运输方式:纸箱或木箱;托运或快递 欢迎广大新老用户来电来人洽谈指导,我们一定会尽心尽力为您提供优质的服务! |
