【供应plc 可编程控plc 西门子plc 西门子s7-200plc cpu224xp PLC】价格_厂家

供应plc 可编程控plc 西门子plc 西门子s7-200plc cpu224xp PLC

1台起批

￥1450.00

中国东莞

产品属性

图文详情

品牌推荐

品牌/型号

Siemens/西门子/6ES7 214-2AD23-0XB8

型号

6ES7 214-2AD23-0XB8

输出频率

50（kHz）Hz

品牌

Siemens/西门子

工作电压

24（V）V

加工定制

否

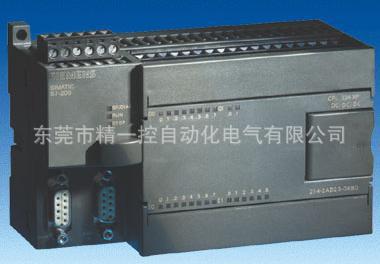

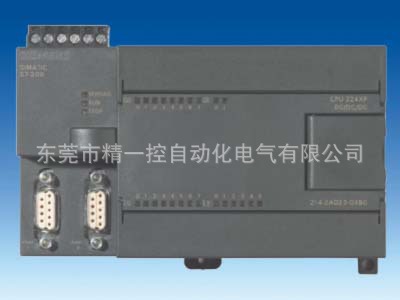

产品图片

产品特点

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

------S7-200系列出色表现在以下几个方面：

极高的可靠性
极丰富的指令集
易于掌握
便捷的操作
丰富的内置集成功能
实时特性
强劲的通讯能力
丰富的扩展模块

------S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。

西门子PLCCPU224XP本机集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，最大扩展值至168路数字量I/O点或38路模拟量I/O点。20K字节程序和数据存储空间，6个独立的高速计数器（100KHz），2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量I/O,位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的新型CPU。

订货数据	订货号
CPU 224 XP CN
24V DC电源 24V DC输入 24V DC输出	6ES7 214-2AD23-0XB8
100～230V AC电源 24V DC输入继电器输出	6ES7 214-2BD23-0XB8

CPU 224 XP CN 技术规范

描述	CPU 224 XP CN DC/DC/DC	CPU 224 XP CN AC/DC/ 继电器
物理特性
尺寸 (W X H X D) 重量功耗	140 X 80 X 62 mm 390 g 8 W	140 X 80 X 62 mm 440 g 11W
存储器特性
程序存储器在线程序编辑时非在线程序编辑时数据存储器装备(超级电容) (可选电池)	12288 bytes 16384 bytes 10240 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值	12288 bytes 16384 bytes 10240 bytes 100小时/典型值(40°C时最少70小时) 200天/典型值
I/O特性
本机数字量输入本机数字量输出本机模拟量输入本机模拟量输出数字I/O映象区模拟I/O映象区允许最大的扩展I/O模块允许最大的智能模块脉冲捕捉输入高速计数器总数单相计数器两相计数器脉冲输出	14 输入 10 输出 2输入 1输出 256 (128输入/128输出) 64(32输入/32输出) 7个模块 7个模块 14 6个 4，每个30KHz 2，每个200KHz 3，每个20KHz 1，每个100KHz 2个100KHz(仅限于DC输出)	14 输入 10 输出 2输入 1输出 256 (128输入/128输出) 64(32输入/32输出) 7个模块 7个模块 14 6个 4，每个30KHz 2，每个200KHz 3，每个20KHz 1，每个100KHz 2个100KHz(仅限于DC输出)
常规特性
定时器总数 1ms 10ms 100ms 计数器总数内部存储器位掉电保持时间中断边沿中断模拟电位器布尔量运算执行时间时钟卡件选项	256个 4个 16个 236个 256(由超级电容或电池备份) 256(由超级电容或电池备份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22μs 内置存储卡和电池卡	256个 4个 16个 236个 256(由超级电容或电池备份) 256(由超级电容或电池备份) 112(存储在EEPROM) 2个1ms分辨率 4个上升沿和/或4个下降沿 2个8位分辨率 0.22μs 内置存储卡和电池卡
集成的通信功能
接口 PPI, DP/T波特率自由口波特率每段最大电缆长度最大站点数最大主站数点到点(PPI主站模式) MPI连接	2个RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔离的中继器： 187.5kbaud可达1000米， 38.4kbaud可达1200米未使用隔离中继器：50米每段32个站，每个网络126 个站 32 是(NETR / NETW) 共4个，2个保留 (1个给PG，1个给OP)	2个RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud 至 115.2kbaud 使用隔离的中继器： 187.5kbaud可达1000米， 38.4kbaud可达1200米未使用隔离中继器：50米每段32个站，每个网络126 个站 32 是(NETR / NETW) 共4个，2个保留 (1个给PG，1个给OP)
电源特性
输入电源
输入电压输入电流冲击电流隔离(现场与逻辑) 保持时间(掉电) 保险(不可替换)	20.4 至 28.8 VDC 120mA(仅CPU， 24V DC) 900mA(最大负载， 24V DC) 12A，28.8V DC时不隔离 10ms，24V DC时 3A，250V时慢速熔断	85至264V AC(47至63 Hz) 70/35mA(仅CPU， 120/240V AC) 220/100mA(最大负载， 120/240V AC) 20A，264V AC时 1500V AC 20 / 80ms， 120/240V AC时 2A，250V时慢速熔断
24 VDC传感器电源
传感器电压电流限定纹波噪声隔离(传感器与逻辑)	L+减5V 1.5A峰值，终端限定非破坏性来自输入电源非隔离	20.4至28.8 VDC 1.5A峰值，终端限定非破坏性小于1 V峰分值非隔离
数字量输入特性
本机集成数字量输入点数输入类型额定电压最大持续允许电压浪涌电压逻辑1信号 (最小) 逻辑0信号 (最大) 输入延迟连接2线接近开关传感器(Bero) 允许漏电流最大隔离(现场与逻辑) 光电隔离隔离组高速输入速率高速计数器逻辑 1=15 – 30VDC 高速计数器逻辑 1=15 – 26 VDC HC4和HC5逻辑 1> 4 VDC 同时接通的输入电缆长度最大屏蔽非屏蔽	14输入漏型/源型 (IEC 类型1/漏型，除I0.3到I0.5) 24V DC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4V DC，8mA(I0.3至I0.5) 5V DC，1mA (I0.0至I0.2和I0.6至I1.5) 1V DC，1mA(I0.3至I0.5) 可选(0.2至12.8ms) 1mA 500V AC，1分钟见接线图 20KHz(单相)，10KHz( 两相) 30KHz(单相)，20KHz( 两相) 200KHz(单相)，100KHz (两相) 所有 500米(标准输入) 50米(高速计数器输入) 300米(标准输入)	14输入漏型/源型 (IEC 类型1/漏型，除I0.3到I0.5) 24V DC，4mA典型值时 30V DC 35V DC，0.5秒 15V DC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4V DC，8mA(I0.3至I0.5) 5V DC，1mA (I0.0至I0.2和I0.6至I1.5) 1V DC，1mA(I0.3至I0.5) 可选(0.2至12.8ms) 1mA 500V AC，1分钟见接线图 20KHz(单相)，10KHz( 两相) 30KHz(单相)，20KHz( 两相) 200KHz(单相)，100KHz (两相) 55°C时所有的DC输入 (最大26 VDC) 50°C时所有的DC输入 (最大30 VDC) 500米(标准输入) 50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数输出类型额定电压电压范围浪涌电流(最大) 逻辑1(最小) 逻辑0(最大) 每点额定电流(最大) 每个公共端的额定电流 (最大) 漏电流(最大) 灯负载(最大) 感性嵌位电压接通电阻(接点)	10输出固态 - MOSFET(源型) 24 VDC 5至 28.8 VDC(Q 0.0 至 Q 0.4 ) 20.4 至 28.8 VDC(Q 0.5 至 Q1.1) 8A，100ms L+减0.4 V(最大电流时) 0.1 VDC，10KΩ 负载 0.75A 3.75A 10μA 5 W L+ 减48 VDC，1W功耗 0.3 Ω典型值(0.6Ω最大值)	10输出干触点 24VDC或250VAC 5至30V DC或5至250V AC 5A，4s (10%工作率时) - - 2.0A 10A - 30 W DC；200 W AC - 0.2 Ω(新的时候最大值)
隔离光电隔离(现场到隔离) 逻辑到接点电阻(逻辑到接点) 隔离组延时(最大) 断开到接通接通到断开切换脉冲频率(最大) 机械寿命周期触点寿命同时接通的输出两个输出并联电缆长度(最大) 屏蔽非屏蔽	500V AC，1分钟 - - 见接线图 0.5μs(Q0.0, Q0.1)， 15μs(其它) 1.5μs(Q0.0, Q0.1)， 130μs(其它) - 100KHz(Q0.0和Q0.1) - - 55°C时，所有的输出 (水平安装) 45°C时，所有的输出 (垂直安装) 是，仅输出同组时 500米 150米	- 1500V AC，1分钟 100 MΩ 见接线图 - - 10ms 1Hz 10,000,000(无负载) 100,000(额定负载) 55°C时，所有的输出 (水平) 45°C时，所有的输出 (垂直) 否 500米 150米
模拟量输入特性
本机集成模拟量输入点数模拟量输入类型电压范围数据字格式，满量程 DC输入阻抗最大输入电压分辨率最小有效值隔离精度最差情况(0°至55°C) 典型值(25°C) 重复性模拟到数字的转换时间转换类型阶跃响应噪声抑制	2输入单端输入 ±10 V - 32,000 至 + 32,000 > 100 KΩ 30 VDC 11位加1个符号位 4.88mV 无 ± 2.5%满量程 ± 1.0%满量程 ± 0.05%满量程 125ms Sigma Delta 最大250 ms - 20 Db(50Hz典型值)	2输入单端输入 ±10 V - 32,000 至 + 32,000 > 100 KΩ 30 VDC 11位加1个符号位 4.88mV 无 ± 2.5%满量程 ± 1.0%满量程 ± 0.05%满量程 125ms Sigma Delta 最大250 ms - 20 Db(50Hz典型值)
模拟量输出特性
本机集成输出点数信号范围电压输出电流输出数据字格式，满量程电压电流分辨率，满量程最小有效值电压电流隔离精度最差情况(0°至55°C) 电压输出电流输出典型(25°C) 电压输出电流输出	1 输出 0 至10 V 0 至20mA 0 至+ 32767 0 至+ 32000 12位 2.44mV 4.88mA 无 ± 2%满量程 ± 3%满量程 ± 1%满量程 ± 1%满量程	1 输出 0 至10 V 0 至20mA 0 至+ 32767 0 至+ 32000 12位 2.44mV 4.88mA 无 ± 2%满量程 ± 3%满量程 ± 1%满量程 ± 1%满量程
稳定时间电压输出电流输出最大驱动电压输出电流输出	< 50 μs < 100 μs ≥ 5000Ω ≤ 500Ω	< 50 μs < 100 μs ≥ 5000Ω ≤ 500Ω

CPU 224 XP 端子链接图
