大M300B型不锈钢可拆板式换热器 空调换热设备 冷凝器

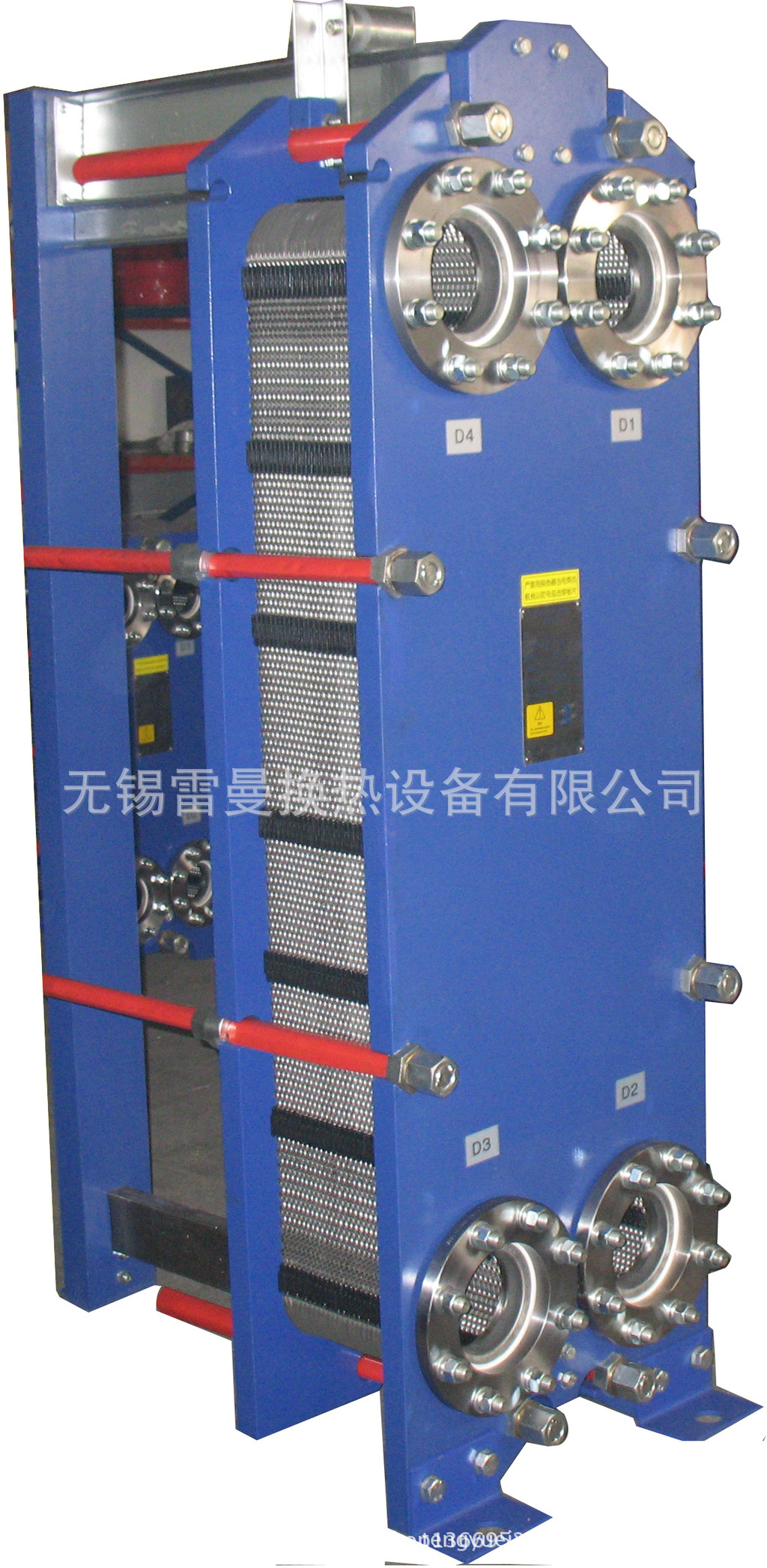

一M300B型不锈钢可拆板式换热器产品图片

                             本公司供应可拆板式换热器，品牌雷曼，

型号有M032B，M050B，M050H，M065H，M100B，M100H，M100L，M150B，M150H，M150E，M200B，M200H，M200E，M250B，M300B。

换热面积：从0。035---1.85*N/㎡

根据工况选择。

尺寸（高×宽×厚)：2788*1170*N*(3.25+X)。

较大型的可拆式板式换热器的型号参数与选择
 夹紧尺寸(mm)    M250B       M300B

 最大时宽度(mm) N(2.5+X)   N(2.5+X)

 最大时高度(mm) 2721      2788

 最大时长度(mm) 920        1170

 接口尺寸(mm) 250          300

 最大片数(N) 600          800

 最大流量(m3/h)900         1600

质量保证，欢迎咨询洽谈。

wuxileiman.1688.com

二: M300B型不锈钢可拆板式换热器常用流程

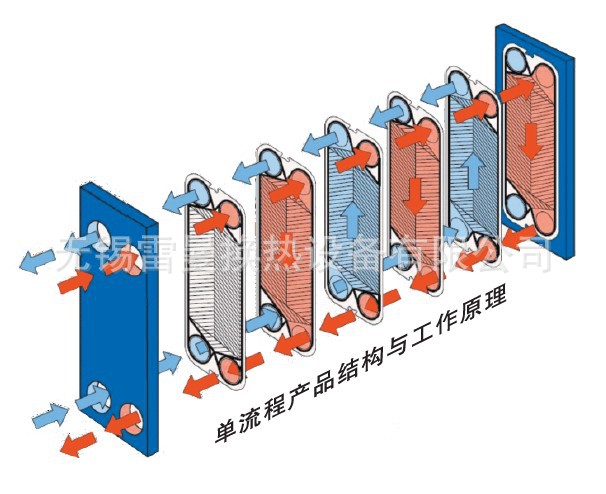

可拆式板式换热器工作原理及性能
板上有四个角孔，供传热的两种流体通过。板片安装在一个侧面有固定板和活
动板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且
引导流体交替地流至各自的通道内，形成热交换。流体的流量、物理特性、压力降
和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成了许多
支撑点，足以承受介质间的压力差。
金属板和活动压紧板悬挂在上导杆上，并由下导杆定位，而杆端则固定在支撑
柱上，但如果其中一种流体或两种流体在换热器内不止一次通过，则接口应开在固
定板和活动压紧板上。

三: M300可拆板式换热器特点
1、效率高：结合流体紊流技术特点，比传统壳管式换热器换热效率高3-6倍。
2、体积小、重量轻：仅相当于管壳式换热器的20-30%，大大减少了设计安装空间，从而使整个机组结构更多紧凑，质量更可靠。
3、耐高温、高压：这种金属材质决定了它本身具耐高温（可达400°C）和耐压（工作压力30BAR，加强型可达45BAR）。
4、低成本：比一般换热器节约材料成本，且节省安装空间，降低整体设计成本。
5、耐腐蚀：具有良好的抗腐蚀能力。
6、安装便利：固定方式可多种，容易安装。
7、特适合用于大型空调机组的蒸发器、冷凝器。
8、品质优良：先进的行业领先技术与多年的实践生产经验，铸就了高品质的产品。
