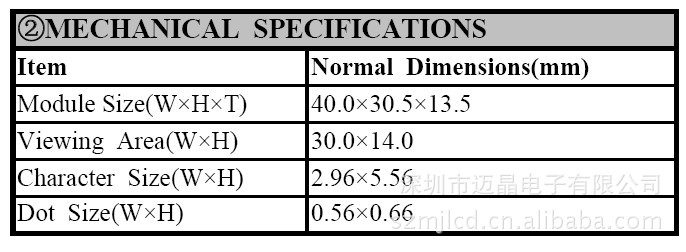

| ②MECHANICAL SPECIFICATIONS |
| Item | Normal Dimensions(mm) |

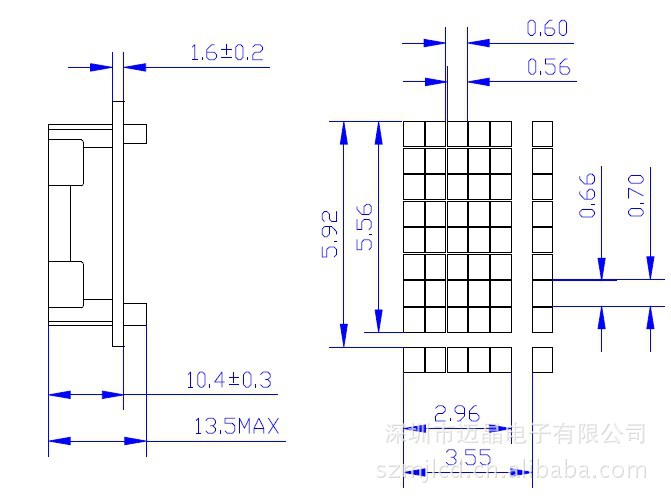

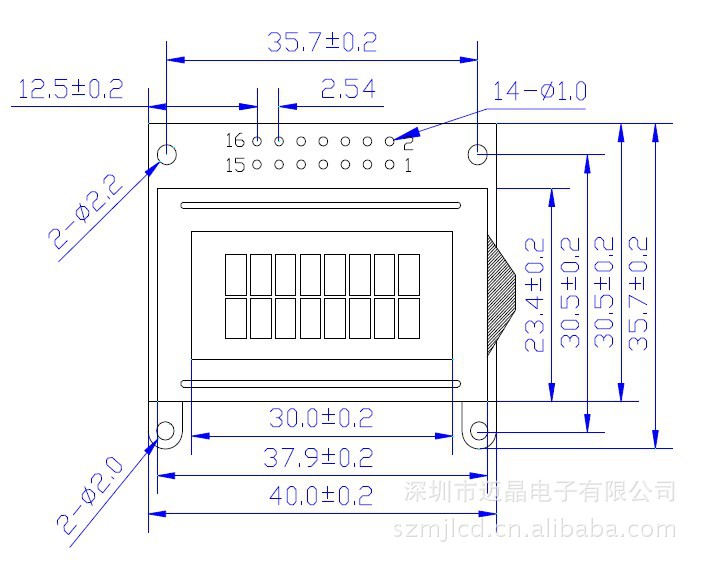

| Module Size(W×H×T) | 40.0×30.5×13.5 |
| Viewing Area(W×H) | 30.0×14.0 |
| Character Size(W×H) | 2.96×5.56 |
| Dot Size(W×H) | 0.56×0.66 |

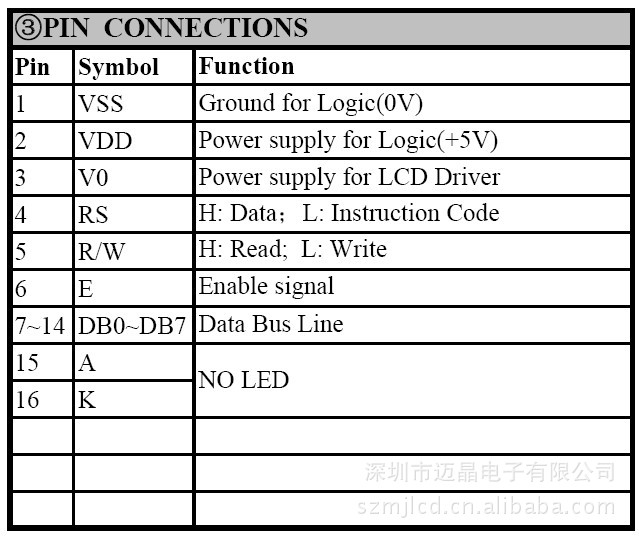

| ③PIN CONNECTIONS |
| Pin | Symbol | Function |
| 1 | VSS | Ground for Logic(0V) |
| 2 | VDD | Power supply for Logic(+5V) |
| 3 | V0 | Power supply for LCD Driver |
| 4 | RS | H: Data；L: Instruction Code |
| 5 | R/W | H: Read; L: Write |
| 6 | E | Enable signal |
| 7~14 | DB0~DB7 | Data Bus Line |
| 15 | A | NO LED |
| 16 | K |
| | | |
| | | |
| | | |
| ④FEATURE |
| LCD Type & Colour | STN:Yellow-Green、Blue,STN |
| View Angle | 6 O clock |
| Display Type | Positive Type,Negative Type |
| Control IC & Package | KS0066, AIP31066,COB |
| Operating Temperature | -20℃～70℃ |
| Storage Temperature | -30℃～80℃ |

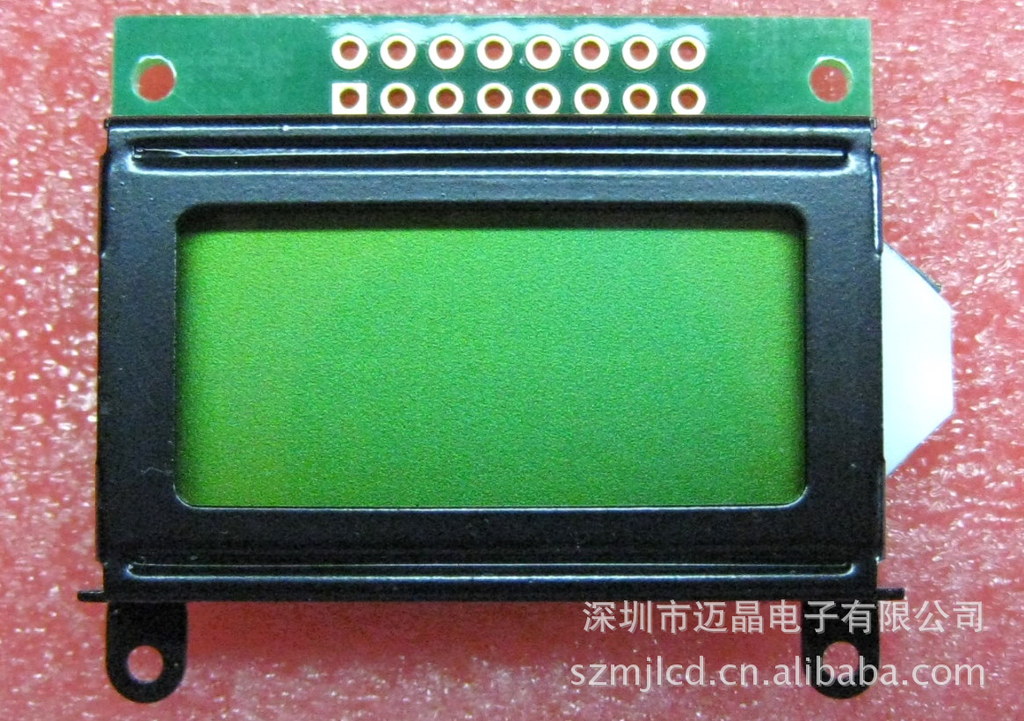

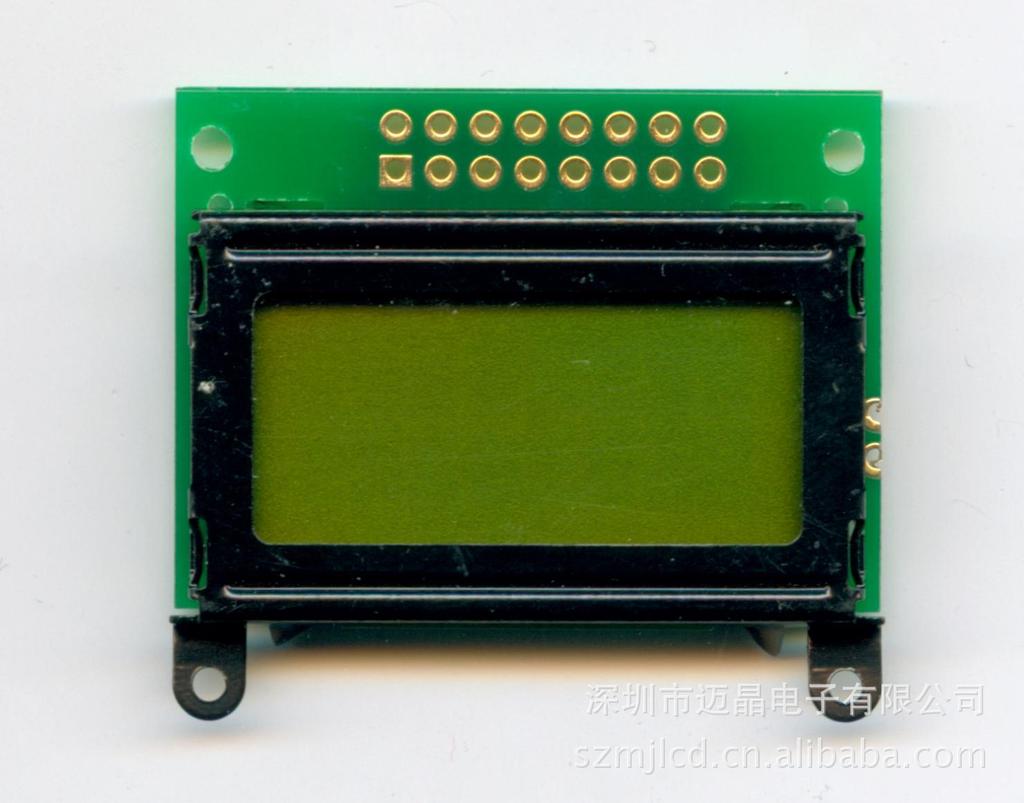

产品名称:MJ0802A液晶屏
字符数：8×2
外型尺寸：40.0×30.5×13.5
视区尺寸：30.0×14.0
控制器：KS0066兼容HD44780
工作电压：5V
MJ0802A字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块,可显示2行，每行8个字符。分4位和8位数据传输方式。提供5X7点阵＋光标和5X10点阵＋光标的显示模式。提供显示数据缓冲区DDRAM、字符发生器CGROM和字符发生器CGRAM，可以使用CGRAM来存储自己定义的最多8个5X8点阵的图形字符的字模数据。提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位等。
·液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色、灰色，可供客户进行选择。
·液晶显示模块背光颜色有黄绿色、橙色、白色、红色、翠绿色、蓝色，可供客户进行选择。
·工作温度-20～+70℃，储存温度-30～+80℃。
