无销FKM高品质蝶阀说明书
主要零部件材质
零部件名称 | 材质 |
阀体 | 灰铸铁 球墨铸铁 碳钢 |
阀板 | 316 |
阀座 | FKM |
转轴 | 316 |
衬套 | 润滑青铜 聚四氟乙烯 |
O型圈 | 乙丙橡胶 丁晴橡胶 |
阀门外表涂层 | 喷塑 |
驱动装置 | 手柄 涡轮 气动执行器 电动执行器 |
性能规范
公称通径DN | 50~1000 | 50~800 | mm(inch) |
公称压力PN | 1.0 | 1.6 | MPa |
实验压力 壳体 | 1.5 | 2.4 | MPa |
密封 | 1.1 | 1.76 | MPa |
适用温度 | -23度---204度 | 耐高温,耐腐蚀 | |
适用介质 | 淡水,海水,盐类,天然气,空气,蒸汽,油类,食品 | 有限使用强酸,强碱,醇类。 | |
无销蝶阀设计标准 结构长度执行:GB/T12221-1989.DIN3202-1999.标准。连接法兰符合:GB、DIN、ANSI、JIS、BS标准。试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准的规定。
产品特点

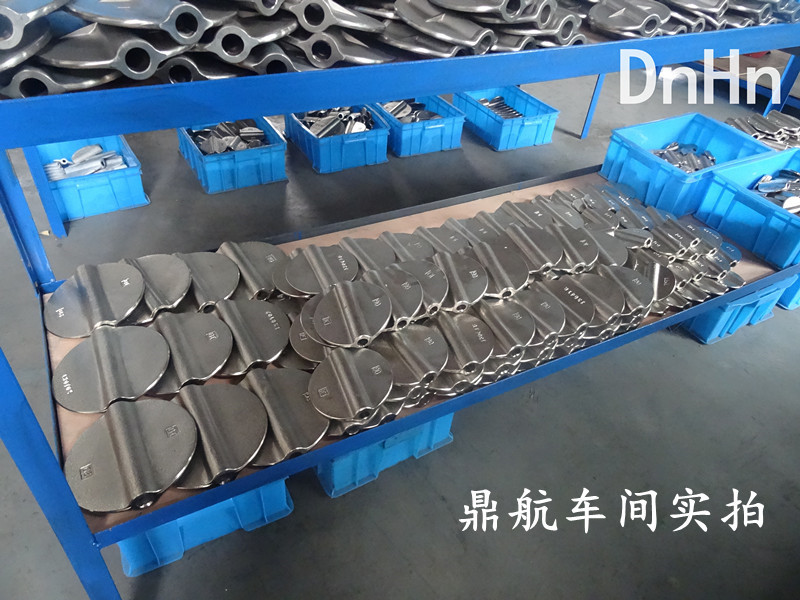

1.采用316无销蝶板,具有优异的减磨、自润滑性,操作力矩比普通有销蝶阀降低百分之四十。
2.FKM密封面耐磨性好,可明显延长蝶阀的使用寿命,与普通中线蝶阀相比,使用寿命可明显延长3倍。
3.FKM材料无任何毒性,并且抗菌、抗霉,符合人们日益重视的绿色环保要求。
4.FKM具有优异的耐碱、盐性能,耐弱酸侵蚀,对有机化合物呈惰性,适应范围广。
5.先进的无销连接,保证了介质与金属完全隔离,提高了产品的可靠性,使蝶阀的维修简便易修,省时省工。
6.产品与管道法兰连接尺寸符合现有蝶阀产品的各国标准
8.FKM密封可防止菌类生长,同时又抗腐蚀能经受2000小时的盐雾试验,10年的海水浸泡试验,同时又能防紫外线的照射和冲击,并具有摩擦系数小的功效。
