威海三丰磁栅尺，质量最好的磁栅尺，胶州山东威海潍坊青岛磁栅尺，最久的磁栅尺供应商，磁栅尺生产商最好的磁栅尺供应商质量最好，磁栅尺磁栅尺 德国SIKO磁栅尺 磁栅数显 磁栅电子尺 长磁尺磁栅尺 30年不退磁 品质保障磁栅数显机床测量系统可以防止水，油，灰尘和切屑，是机床测量装置的最佳选择。适用于工厂工作环境恶劣的情况下，
耐灰尘、耐磨损、耐冲击、抗振动、抗磁场干扰，使用寿命极长，从而大大提高了机床的加工精度和使用寿命，赢得了客户的广泛赞誉。

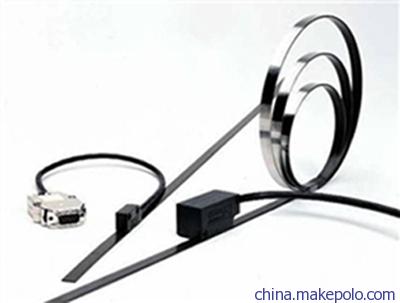

磁栅尺：磁栅尺读数头
分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm
输出　：LINE-DRIVER、PUSH-PULL
线长　：1米、2米、10米
磁栅尺带
磁栅尺精度：±10μm/m、±15μm/m、±30μm/m
磁栅尺长度：Max 32M
磁 间 距：1+1mm、2+2mm
磁栅产品优点
非接触式测量，无背隙问题
高抗污染能力
安装简易，安装允许误差大
价格便宜
磁栅尺主要市场
金属加工设备 建材机械　木工机械
磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。
在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），
金属板材压轧设备（大型成套设备）等应用方面有明显优势
磁性尺测量系统专为线性位移测量而设计.
经济,效率特别适用于长距离的测量.
特别适用于如油污,切削屑,震动等恶劣环境.
依应用性质不同可定义出两个不同的系统
磁栅的一个重要特点是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换，为保证磁头有稳定的输出信号幅度，考虑到空气的磁阻很大，故磁栅尺与磁头之间不允许存在较大和可变的间隙，最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的，这样即时带面有些不平整，磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙，由于装配和调整不可能达到理想状态，故实际上线型磁栅也处于准接触式的工作状态

磁栅尺：磁栅数显机床测量系统可以防止水，油，灰尘和切屑，是机床测量装置的最佳选择。适用于工厂工作环境恶劣的情况下，耐灰尘、耐磨损、耐冲击、抗振动、抗磁场干扰，使用寿命极长，从而大大提高了机床的加工精度和使用寿命，赢得了客户的广泛赞誉。

磁栅尺产品说明

磁性尺测量系统专为线性位移测量而设计。磁栅尺经济,效率特别适用于长距离的测量.特别适用于如油污,切削屑,震动等恶劣环境.磁栅尺依应用性质不同可定义出两个不同的系统磁栅尺的优点
  非接触式测量，无背隙问题,安装维护方便，精度高，行程长可无限接长0.1-100米， 高抗污染能力，在环境相当恶劣的环境中不失精度，在水，油，铁屑中工作，安装简易，安装允许误差大 价格便宜，十年不失磁。
磁栅尺与录磁原理
  简单的说，磁栅尺分成磁尺和磁头，磁尺上录制有等距离的NS信号，磁头读取磁尺上的信号，并将这个信号细分成AB信号输出。就这么简单。详细点说就是利用与录音技术相似的方法，通过录磁头在磁性尺（或盘）上录制出间隔严格相等的磁波这一过程称为录磁。已录制好磁波的磁性尺称为磁栅尺。磁栅尺上相邻栅波的间隔距离称为磁栅的波长，又称为磁栅的节距（栅距）。
  磁栅尺是磁栅数显系统的基准元件。显然，波长就是磁栅尺的长度计量单位。任一被测长度都可用与其对应的若干磁栅波长之和来表示。
磁栅尺安装要求
1、确保磁栅尺裁剪成合适的长度，安装面去污清洁。2、将磁头固定到安装支架上3、将磁栅尺小心粘贴到全封闭尺壳中，并将安装好的磁头小心推入封闭尺壳确保与磁尺保持0.01mm间隙4、上述工作完成后在设备上打安装面安装即可，若有导轨的话可直接将磁栅尺贴到导轨上。
磁栅尺与光栅尺的对比：
1、国内光栅尺一般只做到4M以下，4M以上价格高，测量误差大。而磁栅尺可以随便剪裁，因此磁栅尺可以无限加长，能够满足客户的超长测量，磁栅尺精度分为0.001mm和0.005mm，磁栅尺能够满足客户测量时的高精度需求。磁栅尺安装简便，是龙门铣等大型机床安装数显改造的不二选择。
2、磁栅尺可以直接安装在机床设备上，也可以安装在我们定制的磁栅尺外壳里，具有抗油污，增加使用寿命的作用。

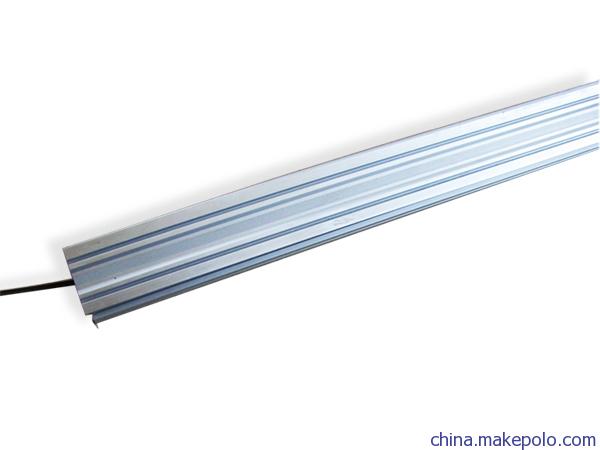

磁栅尺外壳分为窄尺壳和宽尺壳之分。
窄尺壳磁栅尺比较经济实用，但是抗油污和铁屑的能力相对较弱。
宽尺壳磁栅尺又称为全封闭尺壳磁栅尺，可以把磁栅尺装在一个全封闭的空间内，抗油污和铁屑的能力较强，可以增强磁栅尺的使用寿命

磁栅尺测量系统:

使用于线性位移测量并于显示器显示测量值

磁性编码器:

使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.

磁栅尺特点：

精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM、信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等。磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式。磁带磁性稳定,使用寿命长,10年不丢磁。产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,0.25MM,1MM)。防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

磁栅尺安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

磁栅尺输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

磁栅尺电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

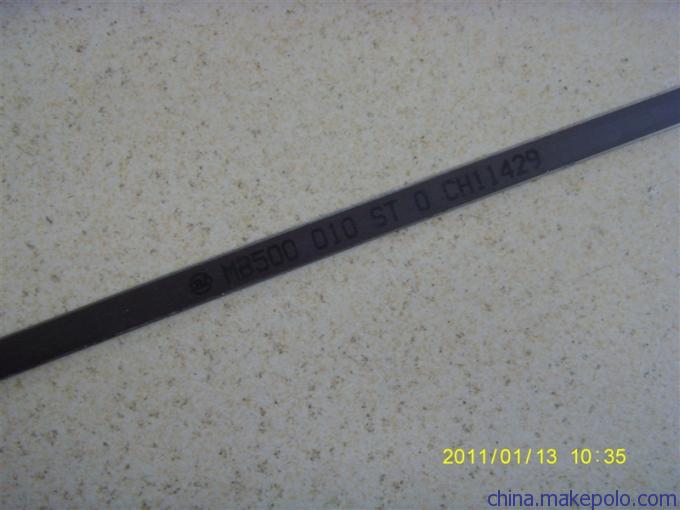

磁栅尺磁带由 3 个部分组成:

长度从 0.5 到 90 m

A 相当柔软的有磁性的尺带

B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成

C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合

安装磁栅尺的说明

将磁栅尺尺带粘到机床上

   薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷 ( 请注意制造商关于接触此类溶剂的提示 ). 在铜、黄铜等表面应确保表面清洁没有任何氧化层粘合表面 尺带粘合到表面后直接产生粘合力，适当加压效果更好

磁栅尺粘接温度

磁栅尺最好的粘接温度是从 +21° 到 38°C. 如果温度在 11°C 或更低 , 粘接剂会变得太硬粘合力会不够 , 在正确应用情况下，粘合力在零下温度时也能保证。 粘合 72 小时后结合力会到最大 ( 在 21°C)
