【万濠rational落地式全自动影像仪VMS-5040H】价格_厂家

品牌

Rational/万濠

型号

VMS-5040H

操作方式

程序控制

分辨率

0.5ummm

测量行程

500*400mm

放大倍率

148

测量精度

3um

加工定制

否

外形尺寸

1200×1270×1870mm

重量

850㎏

金属台尺寸

786×636

玻璃台尺寸

570×470

运动行程

470×370

X、Y、Z轴数显分辨力

0.5μm

保修期

一年

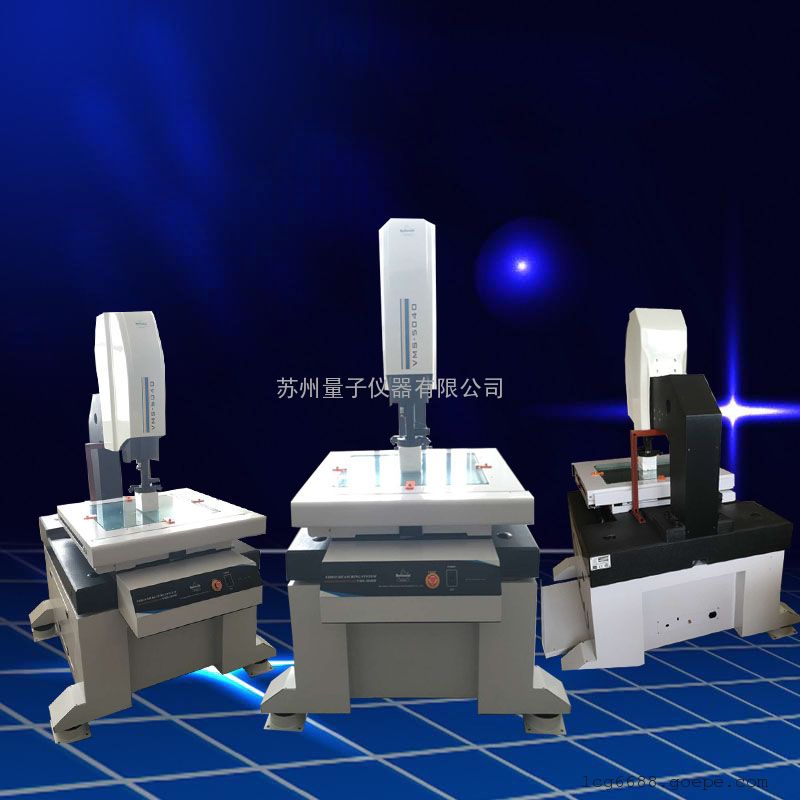

万濠rational落地式全自动影像仪VMS-5040H

特点：
1.整机一体化人机工程设计，方便操作测量。
2.具有快速自动对焦，自动寻边，自动测量功能，大大提高检验效率。
3.可选配自动变倍功能，无需像素校正实现多倍率下高效测量
4.自主开发QMS3D软件，可满足客户不同测量需求
5.采用亚像素细分技术，提高边界分辨能力
6.配置操纵手柄，亦可软件程控
7. SPC数据处理分析，大批量治具测量
8. X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
9. 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
10. 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
11. 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

技术规格参数：

参数/机型		VMS-5040H
工作台	金属台尺寸（mm）	786×636
	玻璃台尺寸（mm）	570×470
	运动行程（mm）	470×370
X、Y、Z轴数显分辨力		0.5μm
示值误差		E1XY=(2.5＋L/100)μm
影像系统		摄像机：1/2”彩色CCD摄像机
		*0.7~4.5×变焦镜头，总视频放大倍率为20～128×（19.5”显示器，分辨率1440900）**
		物方视场：11.1mm～1.7mm
		电源：AC 220V 50/60Hz；功率：400W（不包含电脑）
仪器外形尺寸(L×W×H)		1200×1270×1870
Z轴升降行程（mm）		200 （可订购至400mm）
仪器重量（Kg）		850
