一、产品概述

      户外高压柱上配电柜主要用于10KV入户的电力用户，采用架空进出线的场合，具有负荷的投切、过载保护功能，也可以实现熔断器短路保护。兼具电能计量功能，能够完整准确的计量有功电能和无功电能，可实现预付费功能。产品采用不锈钢板制作，为全密封结构特殊的防窃电设计，投资少、安装方便。

      二、使用条件

      1、环境温度：-30℃-52℃；

      2、相对湿度：不超过90%；

      3、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；

      4、海拔高度：不超过2000m；

      5、安装地点无剧烈震动及颠簸，安装倾斜度不大于5度。

      三、执行标准

      GB1207  电压互感器

      GB1208  电流互感器

      GB11022  高压开关设备通用技术条件

      GB3924  交流有功和无功电度表

      四、结构特点

      1、高压综合配电柜内部主要器件有高压负荷开关、电流互感器、电压互感器、涌流控制器等组成；同时可根据用户要求进行模块化设计，结构紧凑，布局新颖。

      2、柜体面板上有分合闸信号灯、按钮及旋钮开关，方便用户进行分合闸操作。

      3、柜体采用优质冷轧钢板和不锈钢板制成，平整性好，防腐能力强；内部框架采用镀锌钢板、覆铝锌铜板或不锈钢板（可选），确保良好的导电性和防腐性。

      4、柜内设有单独的计量室，柜门上设有观察窗，方便用户直观抄表；同时配有仪表计量专用接线盒，方便用户现场校验。

      五、技术参数

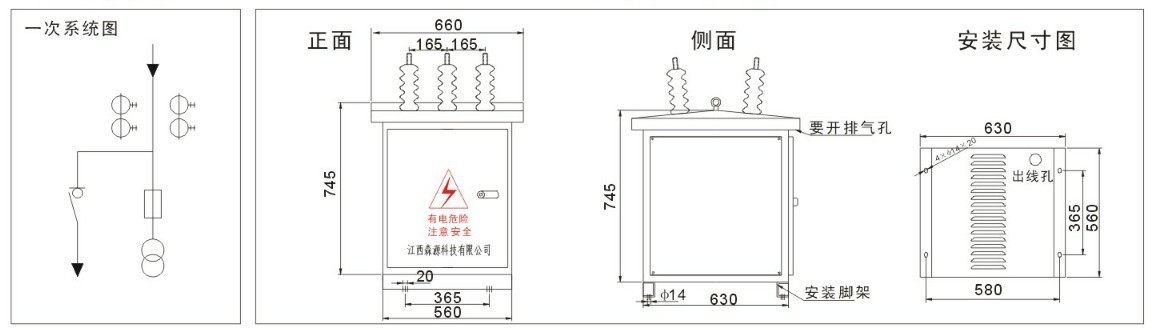

       六、电路方案及外形尺寸示意图
