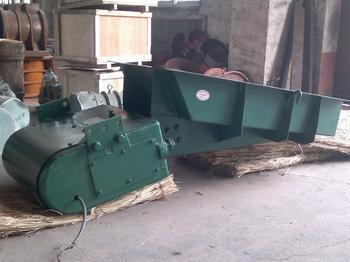

K型往复式给料机用于矿井和选煤厂中煤或其它磨琢性小,粘性小的松散粒状物料的给料输送,将储料仓或料坑里的物料连续均匀地装载到运输设备或其它筛选设备中.
K型给料机由机架、底板（给料槽）、传动平台、漏斗、闸门、托辊组成，当电机开动后经弹性联轴器,减速机、曲柄连杆机构拖动倾斜5度的底板,在辊上作直线往复运动,料均匀地卸到其它设备上.K型往复式给料机可根据需要设有带漏斗、不带漏斗两种形式.
主要技术参数
型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 |
给料能力 | 底板行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 |
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 |
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 |
50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 |
曲柄转速(r/min) | 57 | 57 | 62 | 62 | 62 |
电动机 | 型 号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-8 | YB200L1-8 |
Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M-6 | Y200L1-6 |
功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 |
转速(r/min) | 720 | 720 | 720 | 970 | 970 |
减速机 | 型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 |
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 |
允许最大粒度(mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 700 |
含量10%以上 | 200 | 300 | 350 | 450 | 550 |
设备重量 (Kg) | 带料斗 | 1465 | 1626 | 1925 | 2505 | 3558 |
不带料斗 | 1330 | 1480 | 1744 | 2255 | 3256 |
外形安装尺寸
型号 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | K16 | N×MD |
K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
