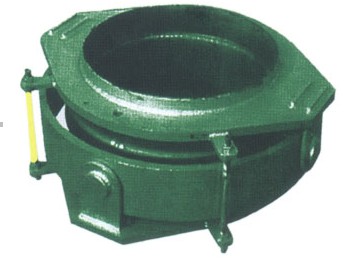

空冷岛真空管道单铰链波纹管由接管，真空管道单铰链膨胀节以及与接管相连的一对铰链构成，所设计的铰链和销轴能免承受内压和外压在波纹管上所形成的推力，空冷岛真空管道单铰链波纹管只能吸收单平面的角向位移，吸收位移时应有的两个或三个角向波纹管组合使用。

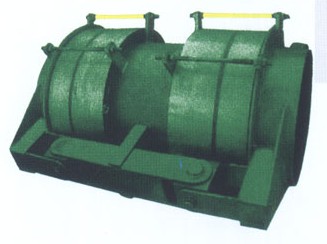

     空冷岛真空管道横向波纹管由接管，两组波纹管，铰链以及十字销轴等零件构成，十字销轴横铰链组成可自由转动的位杆，真空管道横向波纹管能承受内压推力，吸收管系单平面内的横向位移。
    空冷岛真空管道双铰链波纹管有一个方向环及其周围有两对相互垂直的铰链结构，所设计的万向环，铰链和销轴能够承受内压和外压在波纹管上所形成的推力。因此真空管道双铰链膨胀节能够吸收任意平面的角位移。通常吸收位移时，应有两个或三个组合使用。

　　真空管道单铰链膨胀节型号：HBJBQ
　　公称压力：真空-1.6MPa
　　公称通径：DN200-DN7000
