KCZ3A是三相半控调压调速装置KCZ3的改进型。在KCZ3的基础上增加了反馈回路：电压环、电流环、软起动（用户根据需要，也可选择硬起动）、控制信号P·I调节、限流设定、过流截止（封锁）等功能，还增加了线性整流，为霍尔传感器提供电源端口。大大提高了原型板的技术性能，扩大了应用范围，广泛用于三相半控整流、三相零式半控整流、三相半控交流调压、稳压源、稳流源、蓄电池行业、水处理行业、传动系统中电机调压调速等可控硅控制设备中。
一、 主要技术指标：
1） 电源：三相380V
2） 移相控制电压（对应0～120°）：直流0～＋8V（也可根据要求，调在其它值）
３） 输出触发脉冲电流：300mA（最大）
４） 输出触发脉冲前沿：<1µS
５） 电压反馈：3V交直流反馈电压。
６） 电流反馈：额定电流/0.1ACT或75mV分流器
７） 各相脉冲不均衡度：<±3°
８） 软起动：5S
９） 限流设定：出厂时设定为110%额定电流。用户也可自行设定（调节P2）
１０） 过流保护：150%额定电流时动作，封锁移相触发脉冲。动作时间10mS并保持到关机。关机后重新开启电源，才能进入工作状态
１１） 稳压、稳流精度：优于1%
１２） 输出端绝缘：优于2500VAC
１３） 环境温度：－10～＋45℃
１４） 外形尺寸：120×180×45
１５） 安装孔（φ3.5）尺寸：172×112
二、使用说明：
1） 出厂时组件板调在闭环应用状态（K1拨向印板内侧），应在JK1的相应端子上接入电压反馈、电流反馈才能正常工作。移相控制电压的接法见后举例。
2） 反馈电压取自测速发电机时，应将其输出电压分压，满足技术指标中第(7） 条的要求。
3） 用作调压调速时，如果电动机重荷起动，为防止堵转，可选择硬起动。这时只要焊掉R4即可。
4） 用户使用0～10mA自动信号移相控制时，不接移相控制电位器，在JK1的IN2端子与地之间接一只820Ω的电阻。如果使用4～20mA自动信号作移相控制时，则由本厂为用户另行调试。
三、 应用实例：
1） 过流报警选用1Z触点的15VDC小型继电器，然后再去驱动其它报警装置。
< 1> 三相半控交流调压
< 2 > 三相半控桥整流
< 3 > 三相另式半控整流
< 4> KCZ3A 安装图

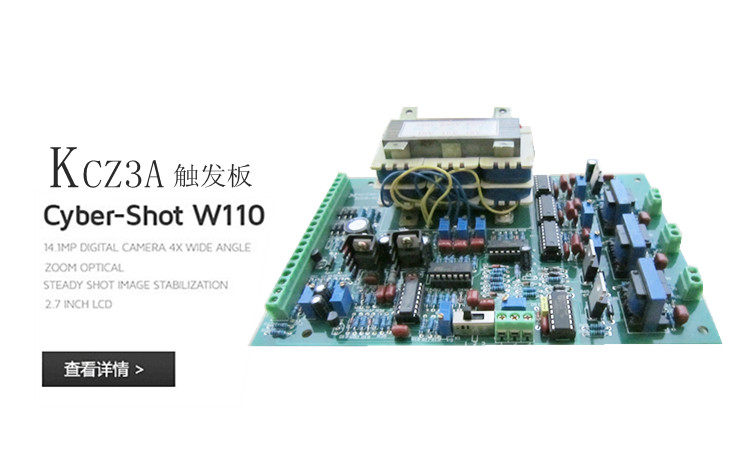

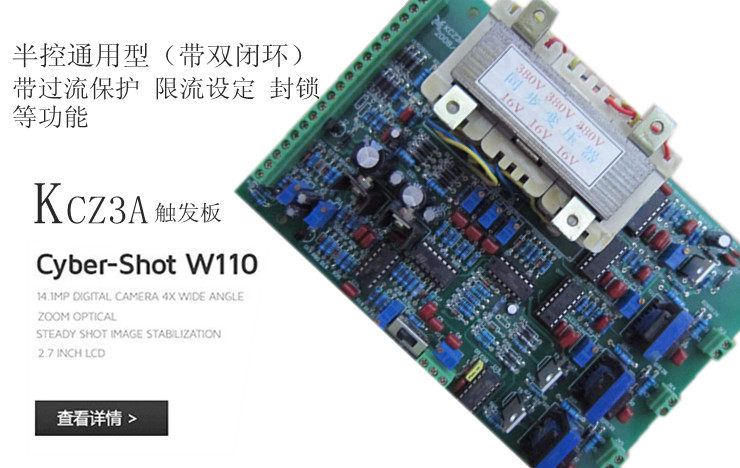

实物图：
