HC-1100型云母带复合机技术规格书

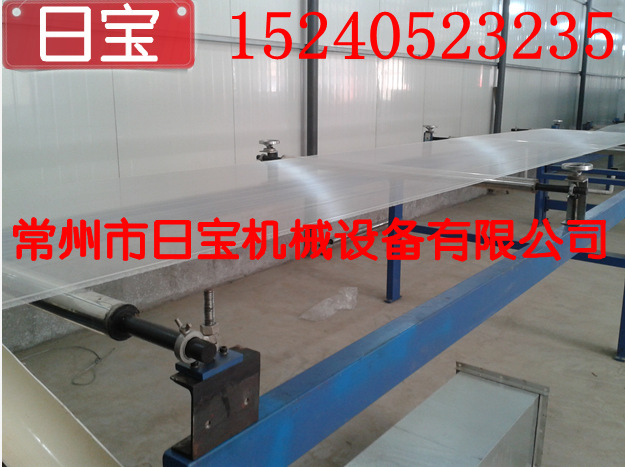

多功能云母带设备

（少、中、多胶、三合一/煅烧云母带）

我公司实行一步到位服务，订购我公司云母带设备的我们都提供生产技术及胶水的配方。

一、主要技术参数

有效涂布宽度：1150mm

材料有效幅宽：1050mm

收卷最大盘经：Φ600mm

纸芯内孔直径：Φ76mm;Φ38mm

玻纤布放卷最大直径：Φ400

云母纸放卷最大直径：Φ400mm

纸芯内孔直径：Φ100mm;Φ76mm

设备总功率：约75-120kw

机械速度：10m/min-15m/min

涂布速度：1-15m/min (实际生产速度根据现场工艺条件确定)

涂布方式：刮刀涂布。

收卷张力锥度控制调节范围：0-80%设备重量：约10000kg

收卷端面偏移量不大于：±2.mm

烘箱为24米,每节独立控温，

控温精度：±2℃

加热形式：热循环电加热

装机总功率：以双方认可的方案为准

机器颜色：客户确定

二、机器主要部件详述

（一）1#玻璃布（薄膜）放卷部分

放卷形式：双工位放

放卷轴：Φ38mm气胀轴2根

放卷直径：Φ500mm

放卷张力：采用一台12.0N.M磁粉制动器作张力执行器件

机架：墙板

1.放卷张力；采用2台12N.N磁粉制动器作张力执行器件安装于放卷轴，磁粉制动器与放卷轴采用直连形式，设有机械离合结构，方便卷材上下装卸。

2.放卷设计升降型式，升降装置由涡轮蜗杆与齿轮和升降齿条等组成，可灵活调节材料的高低。

3.设有前后及左右调节装置各一套，可自由调节物料的松紧度及端面的平整度。

（二）1#施胶部

1.涂布方式:表面擦胶及浸液式涂布

2.计量方式：涂布刮刀，精度可调，0.015mm

3.涂布辊：￠160mm采用45#钢管加工制作，钢辊镀硬铬，精磨加工，辊面圆跳动小于0.005mm,表面粗糙度为Ra0.025

4.刮刀：采用计量刮刀，表面精镀铬，精磨加工

5.刮刀架一套，可调节角度

6胶盘：不锈钢制作，设有溢流口及排料阀。

调整方式：，手动调节胶盆升降

7．过渡导辊施Φ80，表面阳极处理，

８．胶部机架：墙板结构

9.涂布辊转动：异步电动机配蜗轮蜗杆减速机转动，传动部分设有安全防护罩1台

10.涂布辊速度控制：交流变频器

（三）云母纸放卷部

1.放卷型式：。双工位自由放卷

2.放卷芯直径：Φ100mm

3.放卷轴：Φ98mm气胀轴2根

4.放卷直径：Φ500mm

5.放卷张力：微张力制动

6.放卷调节方式：手轮；调节螺杆；升降齿条等组成调节装置，可根据云母纸卷径大小调节其高度

7.设有前后及左右调节装置各一套，可自由调节物料的松度及端面

机架：墙板结构

（四）2#玻璃布放卷部

放卷形式：单工位放

放卷轴：Φ38mm气胀轴1根

放卷直径：Φ500mm

放卷张力：采用一台12N.M磁粉制动器作张力执行器件

机架：墙板结构

1.张力组成：采用12 N.M磁粉制动器，

2.张力控制：采用1台12N.N磁粉制动器作张力执行器件安装于放卷轴，磁粉制动器与放卷轴采用直连形式，设有机械离合结构，方便卷材上下装卸。

3.过渡导辊直径80MM.铝辊，表面阳极氧化处理、

(五)2#施胶部

1.涂布方式:表面擦胶及浸液式涂布

2.计量方式：涂布刮刀，精度可调0.015mm

3.涂布辊：￠160mm采用45#钢管加工制作，钢辊镀硬铬，精磨加工，辊面圆跳动小于0.005mm,表面粗糙度为Ra0.025

4.刮刀：采用计量刮刀装置

5.刮刀架一套，可调节角度

6胶盘：不锈钢制作，设有溢流口及排料阀。

调整方式：，手动调节胶盆升降

7．过渡导辊施Φ80，表面阳极处理，

８．胶部机架：墙板结构

9.涂布辊转动：异步电动机配蜗轮蜗杆减速机转动，传动部分设有安全防护罩1台

10.涂布辊速度控制：交流变频器

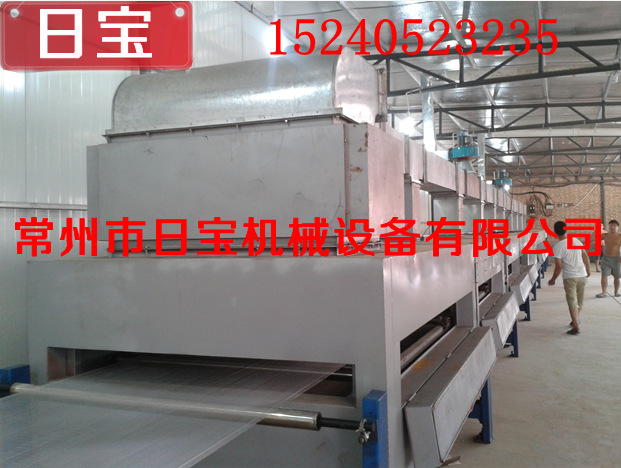

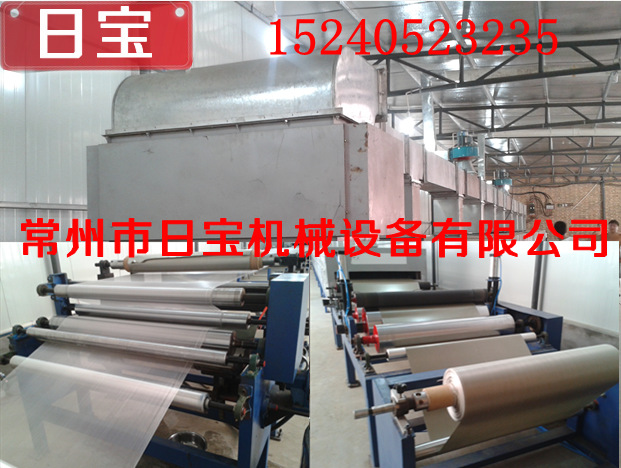

（六）烘箱部分

1.加热方式：不锈钢电热管加热，前段烘箱采用后段烘箱尾气通过一台离心风机热循环利用，节约能源。

2.烘箱长度：整机为12节烘箱，每节2000mm，共24m。

3.温度控制：烘箱为每节单独控温，智能自动控温。控温效果高。

4.电热管功率；75kw，

5.烘箱材料；内壁采用厚度1.0mm镀锌板制作，外壁采用1.5mm冷板制作，保温层厚度均是100mm。烘箱设为安全防爆门，上下开启。

6.烘道张力：配有传感器，控制实现自动恒张力控制

7.抽风：每节烘箱一个排风口，抽风口装有风量调节板

8.抽风风机：2台0.75千瓦风机。

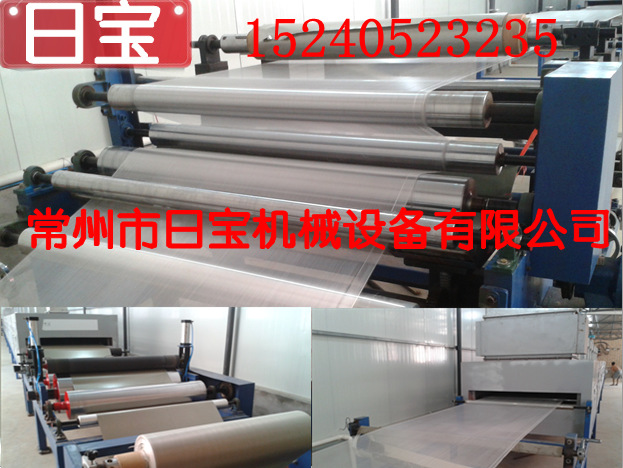

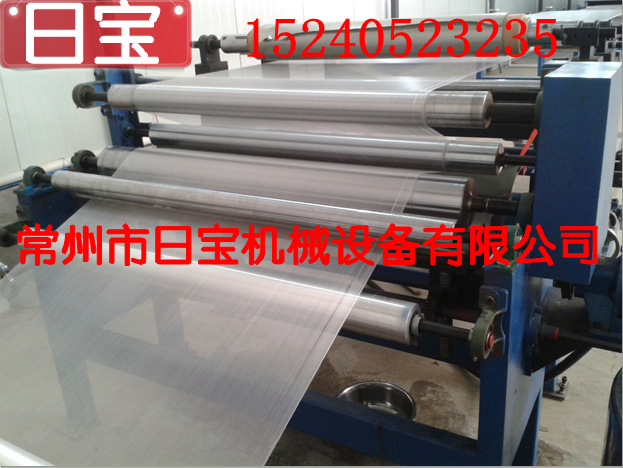

（七）牵引复合部

1.牵引复合辊:45#钢管制作，表面镀硬鉻，较平衡处理，共3根，一根主辊Φ270mm两根辅辊Φ200mm，

2.橡胶压辊：直径为125mm，采用丁腈胶制作，双气缸驱动，装有压力调节阀可灵活调节压力大小

3.复合部转动：异步电动机配蜗轮蜗杆减速机转动，传动部分设有安全防护罩

4.调节方式：交流变频器

5.纠偏系统；光电纠偏，直流驱动系统。

6.过渡辊；Φ80mm较平衡，氧化处理。

（八）收卷部

1.收卷型式：双工位收卷

收卷最大直径：Φ500mm

2.收卷轴：Φ76mm气胀轴2根

3.收卷动力：配一台三相异步电机配涡轮蜗杆减速机，由一台交流矢量变频器闭环控制

4.收卷张力控制：采用2台200N.M磁粉离合器作张力执行器件，配合张力传感器，控制器实现全自动锥度张力控制，最大张力60KG.锥度可调，磁粉离合器与收卷轴采用直连形式，电器开关控制收卷，安全方便。

5.长度测量：全自动数字显示，按设定米数提前报警，用闪光蜂鸣器

6.导辊：导辊直径Φ80mm，滚面圆跳动小于0.025mm,铝合金，阳极氧化处理、动平衡精度

7.收卷机架：采用钢板制作。

（九）电器控制系统

1.型式；收卷，膜放卷处各安装一台控制箱，收卷控制箱为主控箱

2.传动系统采用圆弧齿同步带传动

3.电气配置

变频器4台、触摸屏7吋

温控仪12只低压电器1批，

计米线速度表1只，计米器1套。

(十).技术培训

1.设备在制造厂内初步验收合格，提供设备技术资料，设备总装简图1份，设备电气原理图1份，主要元器件说明书（如；变频器、张力控制器、温控仪、及其他电器元器件等）。

2.设备到达安装位置买方在安装调试的同时对买方人员进行理论与实际操作的讲解，直至买方人员能熟练操作该设备，生产出合格产品为止：

（十一）客户预备部分

试机用的各种材料、连接本机的电气线、0.6Mpa,0.1㎡/Min

空压机及设备外的排气管道（风管）。
