振动筛的筛箱依靠两台相同的振动电机做相反方向同步旋转，使支撑在减振器上的整个筛机做直线运动，物料从入料端落入筛箱后，迅速前进、松散透筛，完成筛分作业。

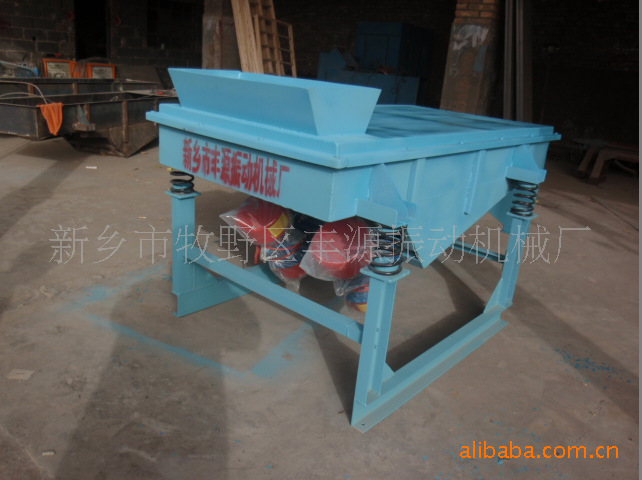

本机由筛箱、振动电机、减振系统及底架等组成。筛箱由槽体、上盖、筛框、筛板（网）、衬网等组成。
本系列筛机采用高性能、高寿命的振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振幅，调整方法如下：振动电机每端出轴均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0º，这时的激振力为振动电机的额定激振力F，不同夹角时的激振力如下表，要特别注意，调整激振力时，要将振动电机两端出轴上的可调偏心块向同一个方向，两端调相同的角度。
可调偏心块旋转角度 | ０ | 60 | 90 | 120 |
激振力 | F | 0.866F | 0.707F | 0.5F |
减振系统由弹簧和支承座等组成。本系列振动筛振动电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行设计制造。
三、主要技术数据
| 层数 | 功率 （KW） | 筛面尺寸 （mm） | 筛网目数 （目/寸） | 频率 （次/分） | 安装倾角 （ °） |
DZSF—612 | 1—5 | 0.5—1.5 | 600×1200 | 2—325 | 1460/960 | 0—10 |
DZSF—520 | 1—5 | 0.5—1.5 | 500×2000 | 2—325 | 1460/960 | 0—10 |
DZSF—525 | 1—5 | 0.5—1.5 | 500×2500 | 2—325 | 1460/960 | 0—10 |
DZSF—1020 | 1—5 | 1.5—3.0 | 1000×2000 | 2—325 | 1460/960 | 0—10 |
DZSF—1025 | 1—5 | 1.5—3.0 | 1000×2500 | 2—325 | 1460/960 | 0—10 |
DZSF—1030 | 1—5 | 1.5—3.0 | 1000×3000 | 2—325 | 1460/960 | 0—10 |
DZSF—1224 | 1—4 | 1.5—3.0 | 1200×2400 | 2—325 | 1460/960 | 0—10 |
DZSF—1525 | 1—3 | 1.5—3.0 | 1500×2500 | 2—325 | 1460/960 | 0—10 |
DZSF—1530 | 1—3 | 1.5—3.0 | 1500×3000 | 2—325 | 1460/960 | 0—10 |
注：表内数据仅供参考，具体数据由制作图确定，同时可以根据用户的特殊要求进行设计生产，对以上参数进行改动。
