模块功用：可配置生产简易音响、可控播放器、家用电器、工业应用。

A、配置生产简易音响、功效简单、单价便宜，适合大众化的中档类产品消费市场。

B、改造升级普通音响，使音响可以很方便的播放U盘SD卡内的MP3播放文件。

C、配合其他模块、电路、设备，进行二次开发应用，应用于玩具、礼品、健身器材、家用电器、广播系统等；

一、主要功能说明：

     具有高度集成单颗芯片多媒体MP3音频解码板，新增AUX外接信号源接口。

1、FM收音机频段：87.5--108Mhz,AUTO搜索AUTO存台,天线定制.

2、AUX外接信号源功能；输入音量可调，抗干扰性能非常强。

3、MP3播放功能。支持U盘/SD卡进行播放，最大支持MP3格式320Kbps,播放流畅、音质超棒。

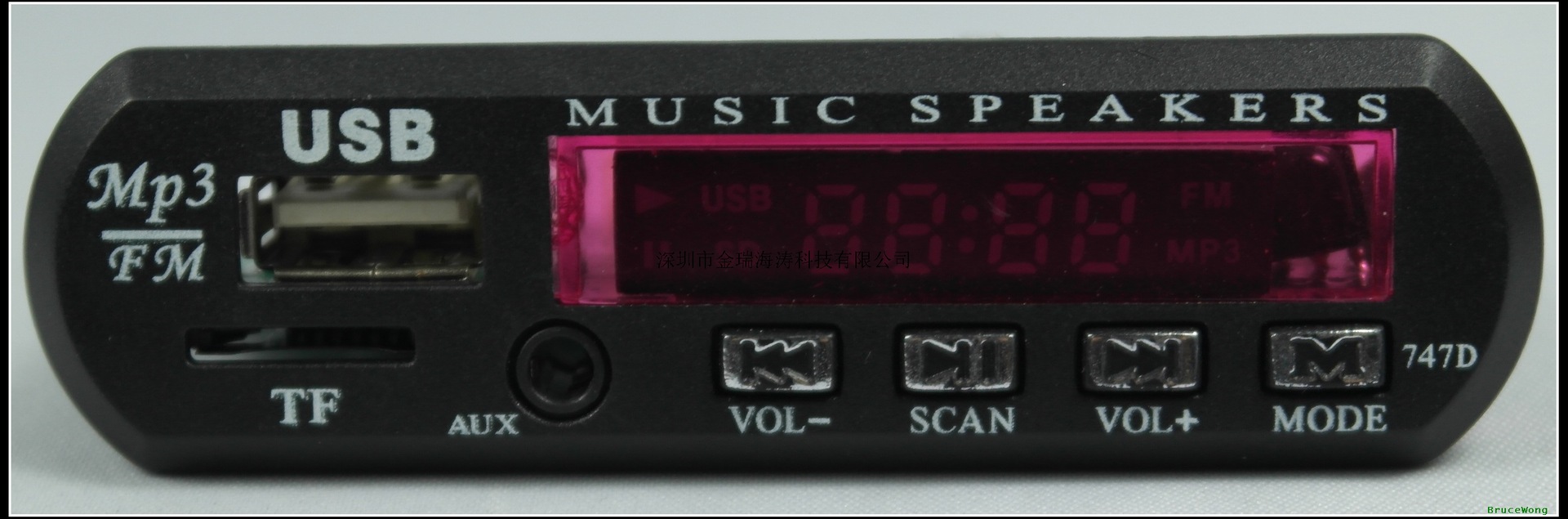

4、4个8LED数码管，显示清晰的当前功能模式。

5、红外线遥控，（10米远）长距离接收信号强。

二、MP3面板按键及遥控器按键操作详细说明：

1、MP3的状态下，短按VOL-为上曲，短按VOL+为下一曲，长按VOL-为音量减小，长按VOL+为音量增大。

2、FM状态。切换键MODE调整至FM模式，长按SCAN为收音机自动搜索并自动保存电台，长按VOL+为音量增大，短按VOL+为选择下一个自动存贮的电台；长按VOL-为减小音量，短按VOL-为选择上一个存贮的电台。

3、MP3模式下的暂停功能键：在MP3模式下短按SCAN键，MP3播放的功能就处于暂停状态了。

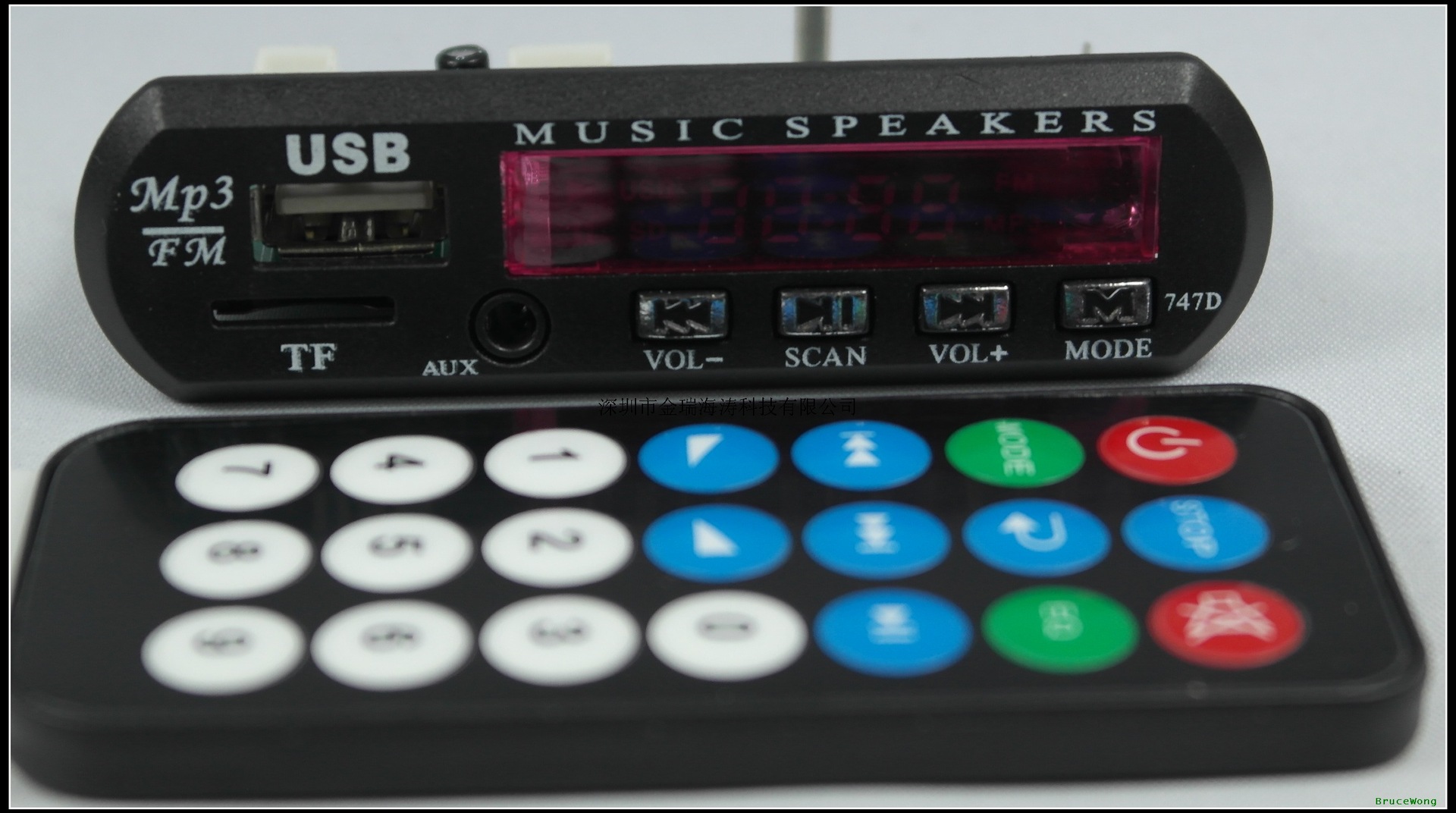

   遥控器功能键如下图所示：更多功能在相册的遥控器相册里有详细说明。

三、产品综合参数：1、直流电源DC：5V，12V。

                          2、面板尺寸： 107*25MM

四、附件：配送遥控器一个、2PIN、3PIN线材各一根。

五、包装：纸箱包装，300PCS一箱。纸箱外再装蛇皮袋。
