一、生产线概述

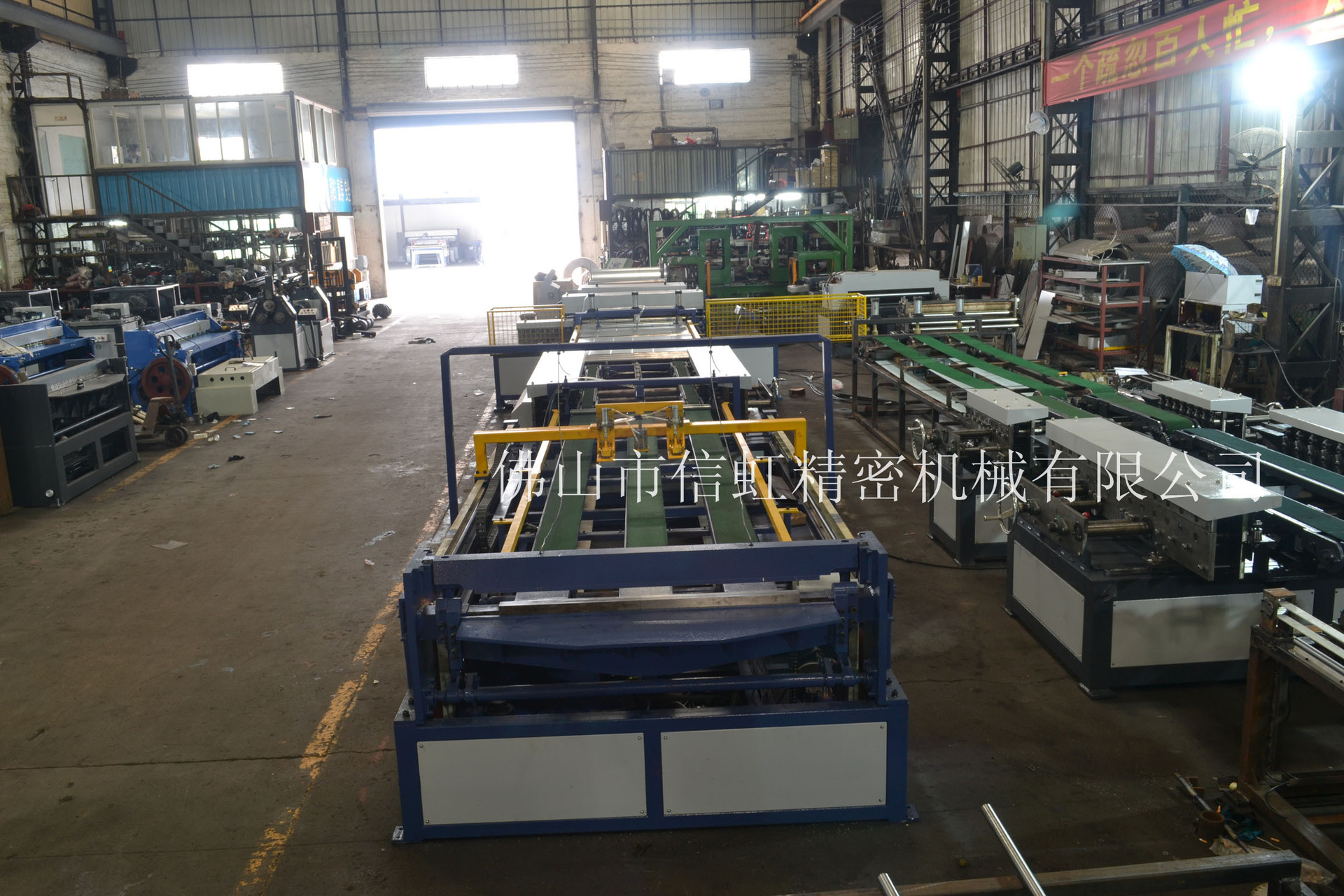

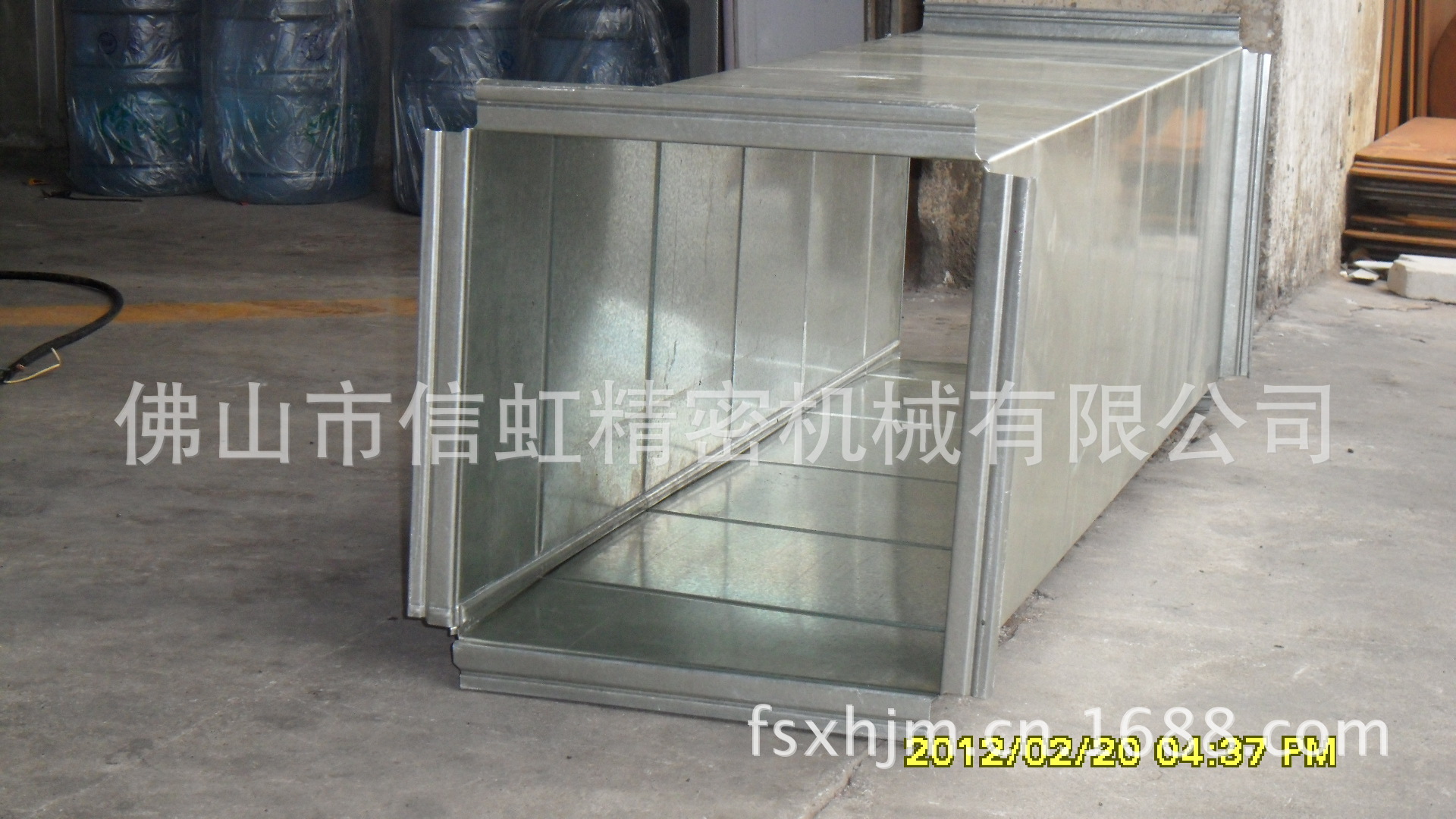

全自动风管生产五线是我公司而研制的一种新型风管自动加工生产线。它集多种功能于一体，㈠定长板料的开卷下料；㈡共板自成法兰 自动完成。是目前国内功能齐全、性能优良、自动化程度高的一种全新的风管自动生产线，全线的生产运行速度最高可达15m/min，生产效率比其它同类设备显著提高，从板料的开卷到最后风管的辘骨、共板法兰\\角钢法兰成型、TDF折边全部实现自动化。 全自动风管生产5线 采用直线型结构，减少板料传送时间，生产效率高，折方伺服机械手送料，定位精确，尤其是在加工“口”字型管道时，优势明显。仅需一人操作两人取走管道。本生产线特点：体积小、能耗低、易搬迁、高效等优点，可生产各种规格可出厂的矩型风管。设计时采用国内外风管先进制作标准，电脑控制系统采用独立的操作台，豪华时尚；该控制系统具有闭环反馈系统，由一套工业级伺服马达保证平稳精确的运行。
二、技术参数
01 ) 材料 镀锌板，不锈钢
02 ) 板厚 镀锌板（0.5～1.5mm）不锈钢（0.5～0.7mm）
03 ) 卷料宽度 1300mm（最宽）
04 ) 运行速度 15m/min(最大)
05 ) 最长板料 4000mm
06 ) 最短板料 600mm
07 ) 板料长度误差范围 ±1mm/2000mm
08) 风管折弯误差范围 ±1mm/2000mm
09 ) 压筋 标准“V”型（坡度间距：210mm）
10 ) 控制系统 日系进口全电脑数控
11 ) 主电源 380V 50Hz 3相
12) 生产线功率 约17KW
13 ) 操作电源 220V 50Hz 3相
14 ) 液压压力 最大16MPa
15) 气压压力 0.8MPa
16 ) 主机全长 约17M（不含料架尺寸）
17 ) 宽度 4000mm
'
