热电偶（适用于铠装和隔爆热电偶）
| 序号 | 形式 | 保护管材质 | 公称压力 | 热响应时间 | 备注 | 1 | 无固定 | 高铝质
(仅适用于N或K分度号)
1Cr18Ni9Ti
0Cr25Ni20
(适用于所有选型上热电偶) | 常压 | ＜24S
(适用于工作温度截面式)
＜90S
(除了变截面式) | 保 护管直径为
Φ16、Φ20
Φ16高铝质管
Φ20高铝质管具体要求双方协商而定 | 2 | 固定螺纹 | ≤10MPa | 3 | 活动法兰 | 常压 | 4 | 固定法兰 | ≤2.5MPa | 5 | 活络管接头式 | 常压 | 6 | 锥形固定螺纹式 | ≤30MPa | 7 | 直形管接头式 | 常压 | 8 | 固定螺纹管接头式 | 9 | 活动螺纹管接头式 | | | | | | | | |
| | 固定装置类型 | 插入深度L（mm） | 附注 | 150 | 200 | 250 | 300 | 350 | 500 | 1000 | 1500 | 2000 | 无固定 | | | | | | | | | | | | | | | | | | | | | | | | | | <SPAN style="FONT-SIZE: 9pt; FONT-FAMILY: 宋体; ms |
|
|
|
| 热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。 |
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。

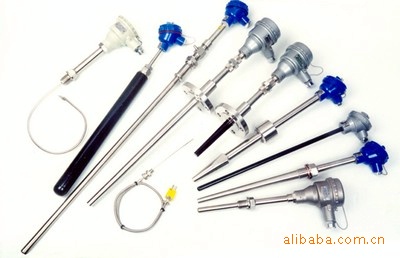

各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
主要技术特性
测量范围及基本误差限 |
| |
| 热电偶类别 | 代号 | 分度号 | 测量范围 | 基本误差限 |
| 镍铬－康铜 | WRK | E | 0－800℃ | ±0.75%t |
| 镍铬－镍硅 | WRN | K | 0－1300℃ | ±0.75%t |
| 铂铑40－铂 | WRP | S | 0－1600℃ | ±0.25%t |
| 铂铑30－铂铑6 | WRR | B | 0－1800℃ | ±0.25%t |
| 热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
 热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。 |
规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
| ≥600 | 600 | 72000 |
| ≥ 800 | 800 | 25000 |
| ≥1000 | 1000 | 5000 |
热电偶的安装与使用
热电偶的安装地点要便于施工和维护。应避免在炉门旁，或距加热体过近及强磁场处，接线盒处温度不超过100℃ 。安装位置应尽可能保持垂直，但在有流速时必须顷斜安装。接线盒出孔应向下方。
带瓷保护管的热电偶必须避免急冷急热，以防爆裂，在安装时应选择不防碍被加热物体移动的地方。瓷护管不可测量液体温度。
热电偶应按规定接线，引线避开热源，在接线时补偿导线的极性不可接反。要经常检查护护管的状况，发现氧化或变形应立即采取措施。要定期进行校验。
订货须知
订货时，用户注：(1)产品名称(2)产品的型号(3)分度号(4)保护管材料和直径(5)长度L及插入深度1(6)数量(7)固定螺纹M(8)特殊技术要求。 |
热电偶材料具有热电性稳定，精度高，热电势与温度呈线性关系的特点。本公司生产的热电偶合金丝品种齐全，用于制作 -270 C到1700 C 使用的的各种热电偶，其质量优良，产品性能符合IEC 584-1， IEC 584-2标准 偶丝型号 E ( Ni-10Cr / Cu-45Ni， 镍铬/铜镍) 使用温度范围: -200 C ~ 900 C 精度等级: 1 允差范围: -40 ~ 800 ±1.5 C or ±0.4% * t 精度等级: 2 允差范围: -40 ~ 900 ±2.5 C or ±0.75% * t 精度等级: 3 允差范围: -200 ~ 40 ±2.5 C or ±1.50% * t 我公司可生产系列各种规格的热电偶丝，还可提供在某温区有特殊测温精度要求的偶丝， 同时可以提供PVC塑料包，氟塑料包，漆包等各种形式的热电偶丝
'
