概念

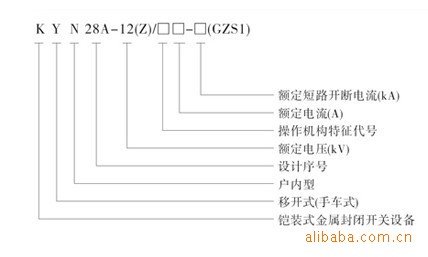

KYN28A-12(Z)(GZS1)型户内金属铠装中置式开关设备(以下简称“开关设备”)它适用于额定电压3.6~12KV,三相交流50Hz 电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准:GB3906《3-35KV交流金属封闭开关设备》,GB/T11022《高压开关设备通用技术条件》,DL/T404《户内高压开关柜订货技术条件》,IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》。
正常使用条件
周围空气温度:最高温度+40ºC,最低温度-15ºC。
湿度条件:
日平均相对温度:≤95%,日平均水蒸气压力不超过2.2KPa;
月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8KPa。
海拔高度:1000m及以下
地震强度:不超过8度
可用于凝露及Ⅱ类污秽环境
无经常性的剧烈振动场所
在超过GB3906 规定的正常环境条件下使用时,由用户和制造厂协商。
技术参数
| 序号 | 名称 | | | 单位 | 数据 |
| 1 | 额定电压 | | | KV | 3.6、7.2、12 |
| 2 | 额定频率 | | | Hz | 50 |
| 3 | 断路器额定电流 | | | A | 630、1200、1600、2000、2500、3150 |
| 4 | 开关设备额定电流 | | | A | 630、1200、1600、2000、2500、3150 |
| 5 | 额定短时耐受电流(4S) | | | KA | 16、20、25、31.5、40 |
| 6 | 额定峰值耐受电流(峰值) | | | KA | 40、50、63、80、100 |
| 7 | 额定短路开断电流 | | | KA | 16、20、25、31.5、40 |
| 8 | 额定短路关合电流(峰值) | | | KA | 40、50、63、80、100 |
| 9 | 额定绝缘水平 | 1min工频受电压 | 极间、极对地间 | KV | 42 |
| | | | 断口间 | KV | 48 |
| | | | 极间、极对地间 | KV | 75 |
| | | | 断口间 | KV | 85 |
| 10 | 防护等级 | | | | 外壳为IP4X,隔室间、断路器室门开时为IP2X |
