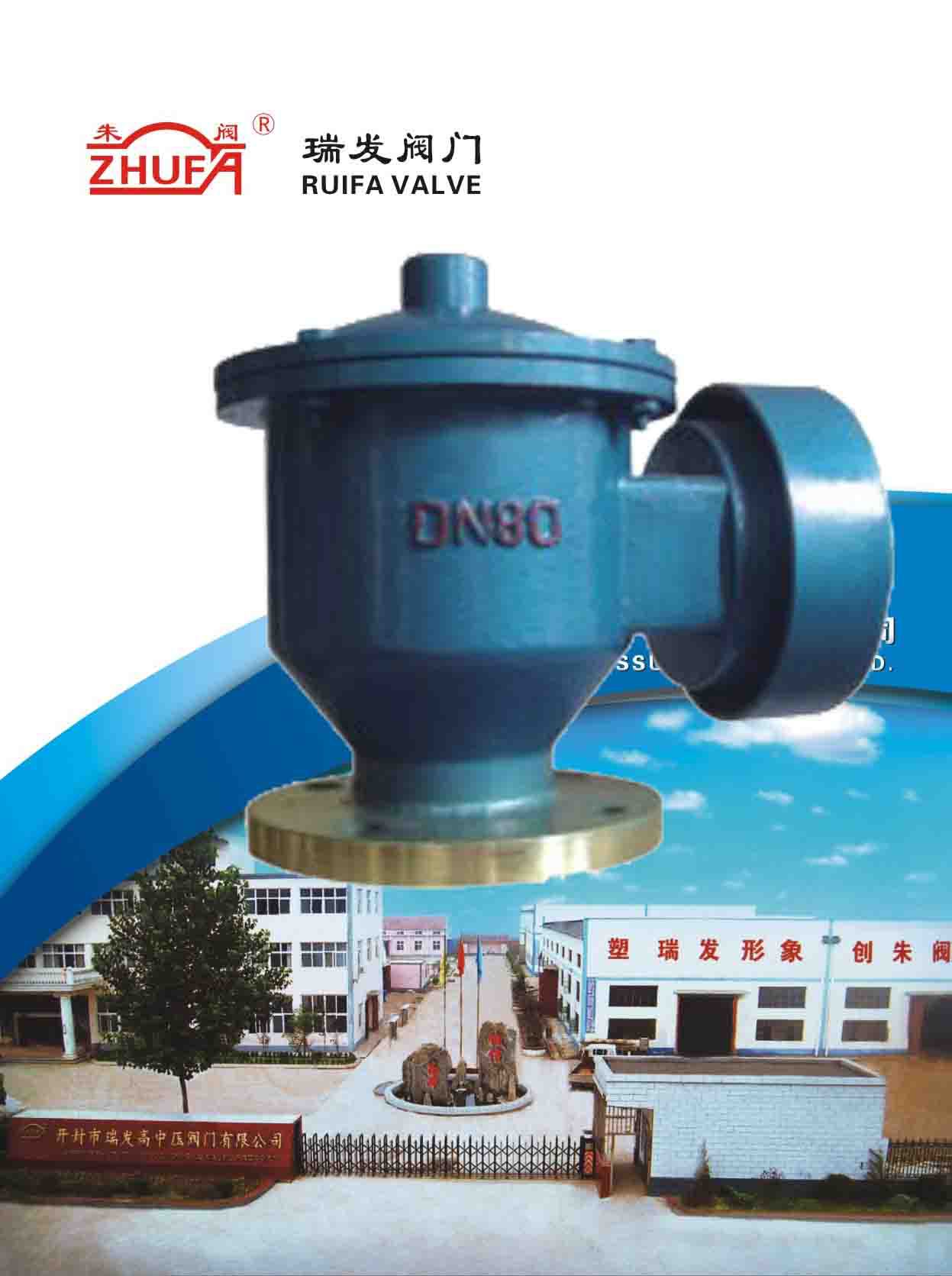

ZFQ-1防爆阻火呼吸阀
ZFQ-II型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体，其新颖的结构为国内。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。
性能及特点：
壳体选用铸钢和铝合金，耐腐蚀性好；
波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
结构简单，易检修，安全方便；
维护与保养：
为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
主要技术参数和零部件材料：
A级正压 | 355Pa (36毫米水柱) | 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
负压 | 295Pa (30毫米水柱) | 正压阀盘材料 | 不锈钢304、316、铝合金 |
B级正压 | 980Pa (100毫米水柱) | 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
负压 | 295Pa (30毫米水柱) | 环境温度℃ | -30~60 |
C级正压 | 1765Pa (180毫米水柱) | 操作压力Pa | -295~98000-30mmH2O~+10000mmH2O |
负压 | 295Pa (30毫米水柱) | | |
国标法兰连接外形尺寸：GB、JB
规格 | 安装尺寸（mm） |
D1 | D | D3 | H | M-h |
DN50 | ?110 | 140 | 160 | 255 | 4×12 |
DN100 | ?170 | 205 | 235 | 480 | 4×16 |
DN150 | ?225 | 260 | 295 | 547 | 8×16 |
DN200 | ?280 | 315 | 355 | 658 | 8×16 |
DN250 | ?335 | 370 | 420 | 705 | 12×16 |
美标法兰连接尺寸：ANSI、API、ASME可供JIS标准
规格 | 安装尺寸（mm） |
D1 | D | D3 | H | M-h |
2" | 120.5 | 152 | 160 | 255 | 4×19 |
4" | 190.5 | 229 | 265 | 290 | 8×19 |
6" | 241.5 | 254 | 305 | 330 | 8×22 |
8" | 298.5 | 343 | 355 | 350 | 8×22 |
10" | 362 | 406 | 420 | 400 | |
