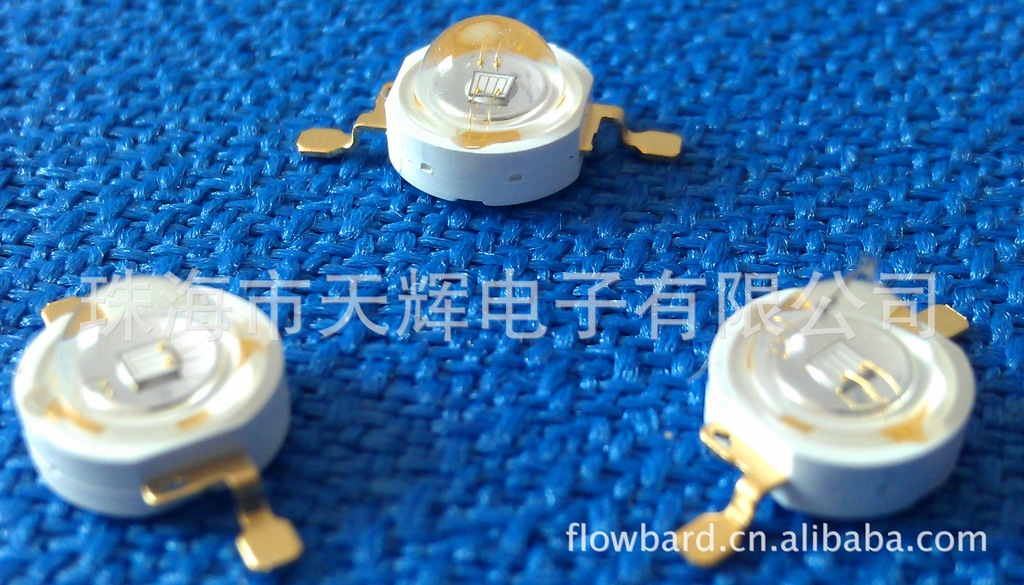

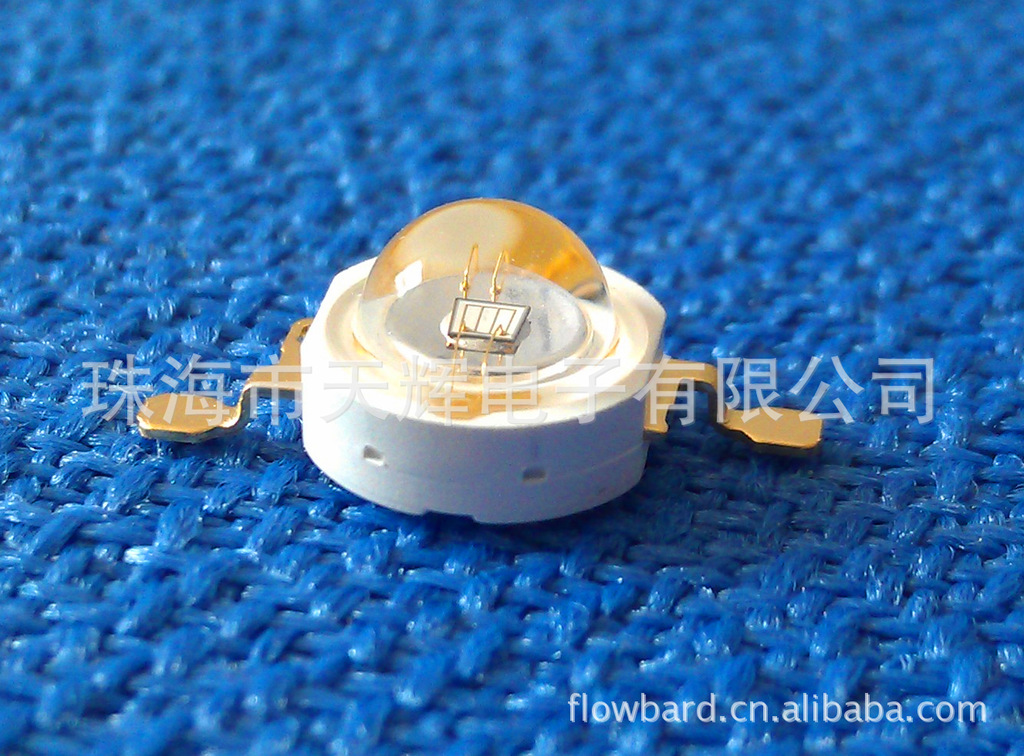

P2N-U LED

 ：

       提供良好的辐射功率适合紫外线应用的一系列。

       此产品可以耐240℃回流焊制程，工作可在350mA～700mA。

灯珠尺寸图  单位：mm

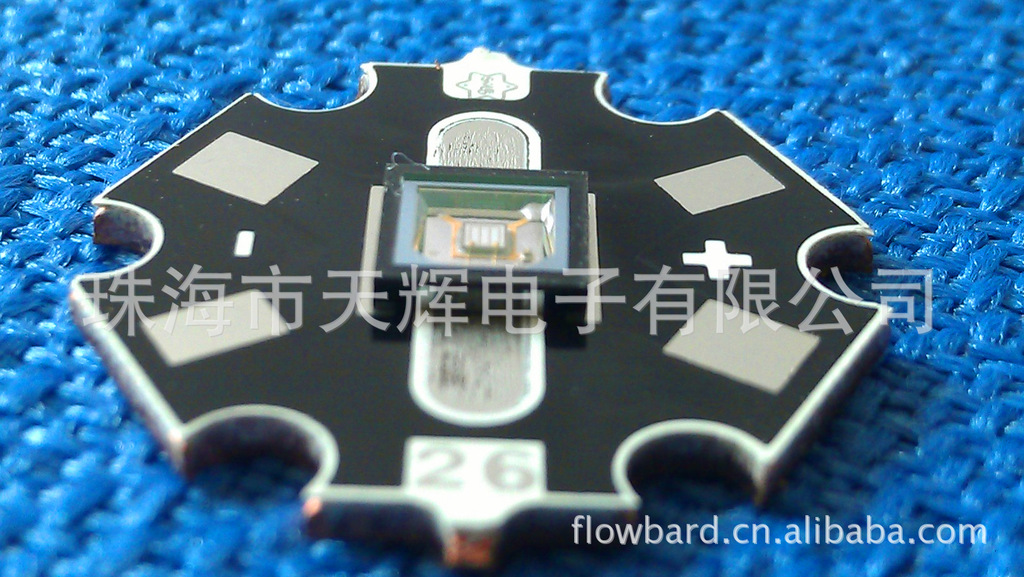

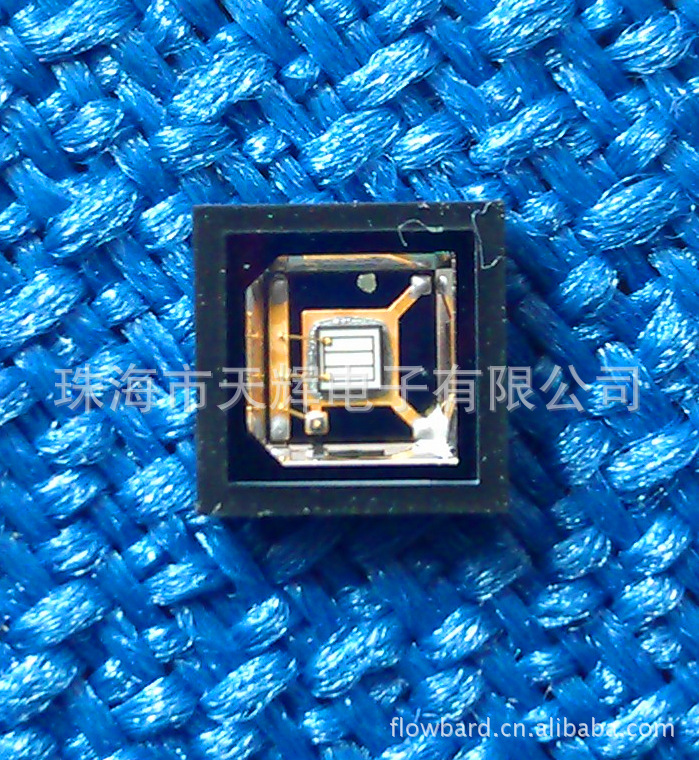

     S50N-U

：

         S50N UV 紫外线发光二极体是新的高功率3W/5W产品，以硅术封装的UV灯珠。

         此系列产品特有的设计及制程，产品拥有高亮度，高效能，高寿命的表现更适合UV多样化的应用。

         材料：旭明MvpLED UV晶片；硅/抗UV硬化玻璃；电极材料：金

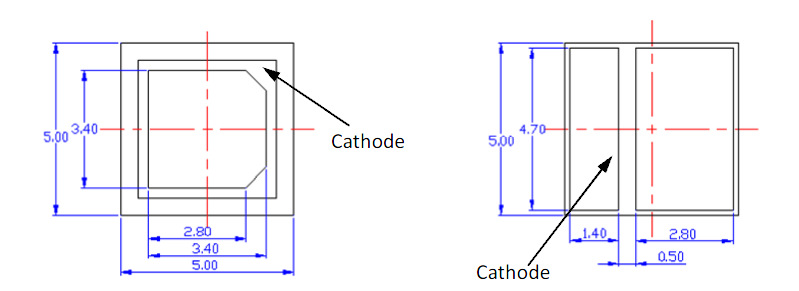

灯珠尺寸图 单位：mm

旭明的特点：

        具有独特优势的芯片结构及金属的芯片底层使超载使用时，热可以很好的传导出去，使光效达到最佳。性价比好，在封装结构内有齐纳管，可以有效保护灯，具有非常优越的抗静电能力。

         旭明的所有封装都可以做到内带齐纳管保护装置。

         这是国内封装无法达到的品质保证。

P2N-U 特性

       S50N-U  特性

 具体价格为议价，根据具体订量和参数而定，具体的价格您可以联系我们咨询，以实时报价为准。

 除以上两款原装进口紫外LED外，我司另有美国旭明大小功率15MIL,40MIL,45MIL全系列光芯片，可配合各大封装厂开发产品。

                                    旭明紫外LED芯片优点

该紫外LED芯片来自美国旭明原装进口，该大功率紫外LED芯片采用最先进的垂直金属基底MVPLED技术，其优点有：

             一、发光面积更大;

             二、电流以垂直方向流经元件而大幅降低动态电阻，电流聚集可被避免，由于没有透明电极吸光，所以该紫外LED芯片还具备较高亮度的光输出;

             三、金属衬底，导热效率很好;

             四、发光方向单一向上，具备完美的发光效率。

美国旭明紫外LED芯片与传统紫外LED芯片相比：

            一、金属衬底——导电性能好，热传导系数高，具备高反射率;

            二、P极在下面的结构——无需TCL（电流扩散层），也就没有TCL层的吸光，并且P电极在下面不会遮住光;

            三、电流垂直流通——没有电流拥挤现象，出光方向单一向上，所以芯片扩展不受尺寸影响。

   珠海市天辉电子有限公司成立于2002年，总投资500万人民币，是一家集研发、生产、销售、服务于一体的专业从事紫外LED芯片及紫外LED产品封装和成品销售的生产型高科技公司。

   十年专注紫光的公司发展历程，天辉电子建立了从紫外光到红外光波、激光管等全系列、全功率的紫外LED完善产品体系。而十年专业紫外的公司合作规划，更使天辉电子大大拓展了产品覆盖范围，公司现除代理台湾AOT紫光芯片、旭明紫外全系列产品，还与台湾、美国、日本、韩国等国内外紫外专业制造商建立合作关系。

           珠海市天辉电子有限公司自创立以来，始终秉持“用户至上，创新制胜”的经营理念，招揽八方人才精英，拥有一支高素质的专业研发队伍和最先进的生产设备。公司凭借丰富的开发经验、雄厚的技术力量、严谨的质量管理、先进的设备、精耕细作的作风，打造出具有卓越品质的高科技产品，全心全意为客户提供优质、安全、节能、环保、稳定的产品和贴心的服务。各类产品均在同行业中都具有较好的质量优势和稳定性。

          精品来自人品，天辉电子恪守和谐创业的发展原则，善待员工，鱼水共荣，营造了我为人人，人人为我的企业文化氛围。达则兼济天下，天辉电子科技始终把扶贫助困，关爱弱势群体作为企业的社会使命，用爱心回报社会。

温馨提示，为了使我司产品发挥最佳性能及减少客户使用产品过程中出现故障，请注意：

     1）紫外LED贮存条件：温度10℃～26℃，湿度40%～65%，包装袋密封保存。

     2）使用的整个过程所有与紫外LED直接接触的人员都要做好防止和消除静电措施，切勿直接用手触摸紫外发光二极管；

     4）生产前检查机台设备接地线是否正常，作业台面要求铺好静电胶布，胶布之间应互相连接并接地；

     5）焊接时，要注意焊接时间，焊接温度，另外正负极性要分清；

     6）电流电压等电气参数不能超过额定参数值；

焊接大功率紫外LED时需要注意：

     1)焊接时间不能超过3S；

     2)焊接温度要≤260度；

     3)回流焊接只允许焊1次；

     4)焊接时，分清正负极性，注意避开透镜，以防损坏透镜

     5)做好散热措施，特别是大功率UVLED尽量保证足够散热器面积

     6)为使紫外发光二极管寿命更长，建议使用较稳定的恒流驱动电流或IC，而不要采用恒压驱动电源或IC.

封装芯片注意事项：

  静电会损伤晶粒，因此在制造过程需有静电防护。下面的例子可以帮助芯片免于静电击伤：

     1）所有设备均需适当接地。

     2）作业人员在接触芯片时均需配戴静电环。

     3）在晶粒翻转与其它制程中，需使用离子风扇来避免晶粒受到静电击伤。

     4）建议在封装内加上保护组件，如齐纳二极管。

为什么要使用紫外LED？

     1)较高的UV范围出光率；

     2)可使用排列的方式达成超高瓦数及平片均匀的光源，大幅提高使用效率，节约成本；

     3)单一波长，反应速度快，正确使用的情况下，寿命长，成本低；

为什么要选择天辉电子的产品？

     1)十年专业专注紫光二极管更懂您的心

     2)AOT旭明紫光代理权  更显专业实力

     3)最为完善的紫光产品体系满足您的全面需要

珠海天辉电子系台湾AOT紫光芯片独家代理旭明光電股份有限公司紫外全系列产品国内首家代理，更多产品详细内容及型号请联系我们，可配合开发产品 ，欢迎来电垂询
