网络测试仪器

1、电缆诊断

　　电缆和连接器组成了局域网的基础架构。无论在网络的初始布设，还是已建成网络的维护，这些工作目前仍大多数需要人工完成，并由此带来了网络可靠性的问题。同时，不同位置线缆和各种连接器老化也会引起网络连接失效。当网络中出现诸如电缆中断（开路）和双绞线线对错误短接（短路）以及其他故障时，网络通讯就会中断。网络管理员通过网络测试仪的TDR（时域反射）电缆诊断功能，可以快速诊断和分析以太网网络线缆的连接可靠。性及连接状态，并精确定位故障点所在位置。由Cat5/Cat5E双绞线构成的网络环境，潜在的电缆故障包括：

　　开 路: 在双绞线两端的接头之间缺少连续性。

　　短 路: 2个或更多的导线一起短路。

　　交 叉 对: 双绞线在末端未正确连接。例如，在一个末端对3连到接头4和5，在另一个末端连到接头7和8。

　　反 转 对: 在双绞线中的2个导线以相反的极性连接。例如，一个在对3的导线在一边连到接头1，在另一边连到接头2，而第2个导线连到接头2和接头1中间。

　　不正确的终止: 电缆终止阻抗不等于100欧姆。因为典型的5类 (Cat 5)电缆阻抗为100欧姆，在每个末端的电缆终止也必须为100欧姆，以防止波形反射和潜在的数据误差。

2、POE测试

　　随着网络技术的发展，许多网络设备厂商都推出了基于以太网供电（Power Over Ethernet，POE）的交换机技术，以解决一些电源布线比较困难的网络环境中需要部署低功率终端设备的问题。 POE 可以在现有的以太网Cat.5布线基础架构不作做何改动的情况下，为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电，用以在确保结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。网络测试仪能够自动模拟不同功率级别的PD 设备，获取PSE设备的供电电压波形，根据不同的设备环境进行检测并在屏幕上绘出PSE供电输出的电压波形。网络测试仪可以智能的模拟不同功率级别的以太网受电PD (Power Device)设备来检测以太网供电PSE(Power Sourcing Equipment）的可用性和性能指标，包括设备的供电类型、可用输出功率水平、支持的供电标准以及供电电压。

3、识别端口

　　在一些使用时间较长的网络环境中，经常会出现配线架端的标识磨损或丢失，技术人员在排查故障时，很难确定发生故障的IP终端连接在交换机的哪一个端口。往往需要反复排查才能加以区分。网络测试仪针对这种情况提供了端口闪烁功能，通过设置自身的端口状态，使相连的交换机端口LED指示灯按照一定的频率关闭和点亮，让管理人员一目了然的确定远端端口所对应的交换机端口。

4、扫描线序

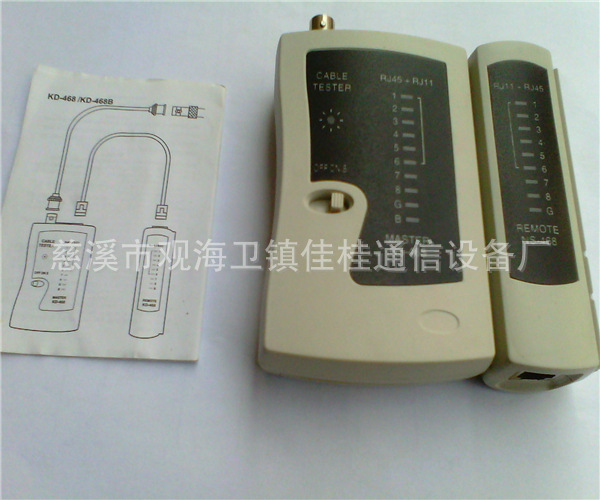

　　网络测试仪通常提供双绞线电缆线序扫描功能,图形化显示双绞线电缆端到端连接线序。核对对绞线末端到末端连接符合 EIA/TIA 568 绞线标准，该功能可替代测线器进行双绞线线序验证。

5、定位线缆

　　网络测试仪通常可以搭配音频探测器进行线缆查找，以便发现线缆位置和故障点。

6、链路识别

　　链路识别功能主要应用于判断以太网的链路速率，十兆、百兆或是千兆，而且该类设备通常可以判断网络的工作状态，半双工或是全双工。

7、Ping

　　ping功能对网络测试仪至关重要，不仅针对网络物理层的检测和诊断，网络测试仪本身即是一个IP终端，可以对网络(IP)层进行连通性能测试，使网络管理和维护人员在大多数情况下，都无需携带笔记本电脑即可对故障点进行测试以排除故障。可扩展的Ping ICMP连通性测试，根据用户定义信息，重复对指定IP地址进行连通性和可靠性测试。

8、数据管理

　　数据管理通常是一个附加功能，用来查看管理工作记录和情况。
