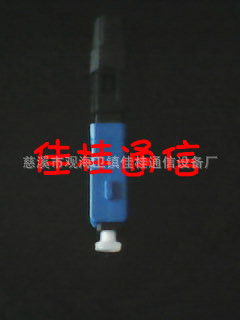

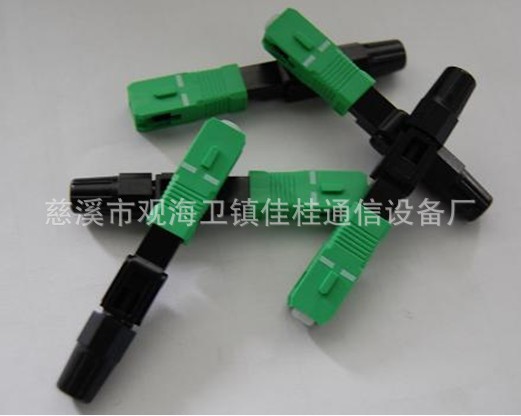

SC光纤快速 连接器

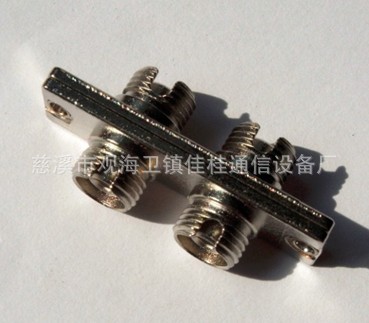

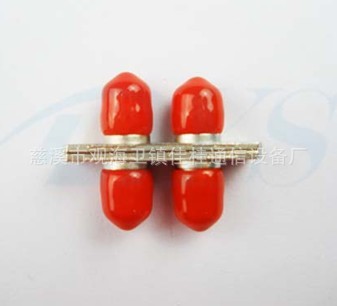

SC 光纤适配器产品简介
快速连接器是一种能够很好解决现场布线作业和光纤到户工程的连接头。被
广泛运用于施工现场需要快速连接的地方，为作业提供了一种快速稳定的连接。
快速连接头现场组装因无需再进行胶水固化和研磨，这为工程师进行线路安装、
维护和修理，以及光纤到户工程提供了更快捷的帮助。
SC 光纤快速连接器原理结构
1. 直通式结构， 这种结构非常简单，优势在于实现较为容易造价低廉，但劣势
很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要
求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回
波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，
对操作者熟练要求很高。产品结构原理如下：
该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH 接入链路
规模使用。

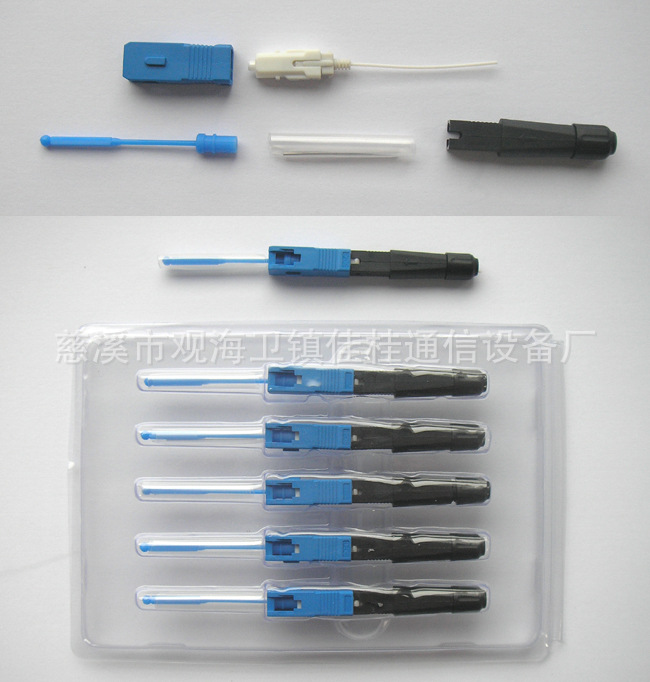

2．预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，
并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由
于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割
的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先
研磨的工艺，因此回波损耗指标好；产品结构原理如下：
该产品结构可以实现更好的插入损耗（0.5dB 以下）和回波损耗（45dB 以上）
指标，可靠性与稳定性比较高，因此适宜于FTTH 接入链路室内节点使用。
SC 光纤快速连接器应用范围
光纤配线架、光纤网络设备、光纤到户、有线电视网络等。
SC 光纤快速连接器特征
可做单个的连接器和衰减器使用，带预埋光纤及端面预研磨，现场安装、快
速连接、操作方便，组装无需胶水、研磨，高性能可靠性强，方便安装连接，机
械及环境性能符合GR-326-CORE 标准。
SC 光纤快速连接规格
连接头 参数
光纤类型 单模、多模
插入损耗 ＜0.5db(Type)
回波损耗 UPC:≥50db；APC≥60db
端面类型
UPC or APC
操作温度 -40℃~70℃
连接方式
Push-On
分享,进步,促进行业发展
为全球需要的人免费提供ADSL 语音分离器技术和
光纤通讯技术的咨询和服务。
与全球同行共同交流，促进行业的发展。

光纤快速连接器技术指标：

 插入损耗：≤0.3 dB (送检峰值为0.21dB)

 回波损耗：≥50 dB (送检波动0.6dB)

 高温实验：≤0.3 dB (85℃)

 低温实验：≤0.3 dB (-40℃)

 温度循环：≤0.3 dB (反复循环-40℃~85℃，回波损耗变量＜5dB)

 湿热实验：≤0.3 dB (85%RH,85℃)

 重复测试：≤0.3 dB (重复插拔10次后，回波损耗变量＜5dB)

 机械耐久：≤0.3 dB (重复插拔500次后，回波损耗变量＜5dB)

 抗拉测试：≤0.3 dB (50N 10min L=22cm)

 振动实验：≤0.3 dB (10至 55Hz 三向,每个方向2小时)

 浸水实验：≤0.3 dB (43℃,PH=5.5±0.5) 56mm

 V槽夹持：≤0.3 dB (4N/30s)

 高度落体：≤0.3 dB (4米，3次)

 应用范围：FTTx，光纤机房线路改造
