PWSS5102G SD/HD/3G-SDI 中继延长放大器
1. 概述
PWSS5102G 1×2 SD/HD/3G-SDI I中继器是一款延长传输距离的高清SDI中继设备。使用该设备,您可以输出两路SD/HD/3G-SDI信号,每一路输出都有一个独立的视频芯片,该器件提供了稳定的信号分配和清晰的视频图像。PW1202G中继延放大长器带有SDI线路均衡器,RECLOCK和线路驱动器,支持SMPTE-252M SD-SDI、SMPTE-292M HD-SDI,SMTP-424M 3G-SDI,是HD传输理想的信号中继放大延长设备。

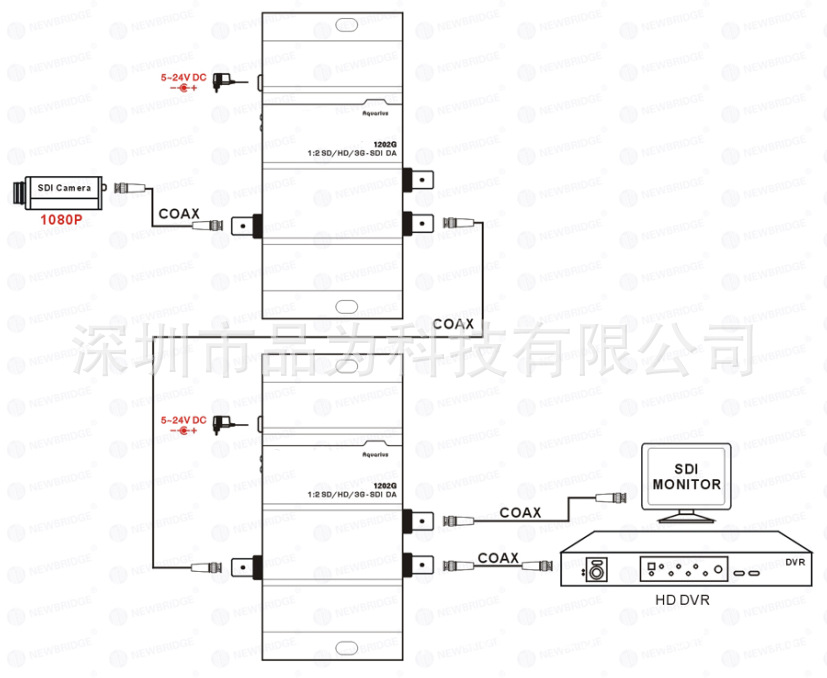

3. 应用

4.面板尺寸

产品型号 | PW1202G |
输入接口 | 1×BNC SDI |
输入信号类型 | SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
支持输入格式 | 480i,576i,720p@23.98/24/25/30/50/60 1080i@50/60,1080p@24/25/30 1080p@50/59.94/60 |
SDI信号幅度 | 0.8Vp-p |
SDI阻抗 | 75欧姆 |
SDI耦合类型 | AC耦合 |
SDI信号抖动 (典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
输出接口 | 2×BNC SDI |
最大输入电缆长度 | Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m 注意:上述传输距离对于不同规格的电缆,测试结果将出现差异 |
运行温度 | -10℃~60℃/14℉~140℉ |
存储温度 | -30℃~70℃/-22℉~158℉ |
相对湿度 | 20~90%RH(无凝结) |
电源需求 | 5~24VDC |
尺寸 | 93×120×36mm |
重量 | 160g |
型号 | 产品描述 | 单位 |
PW1202G | 1X2 SD/HD /3G–SDI中继延长放大器 |
'
