PWST5404G 4 x 1:1中继放大延长器
1. 概述
PWST5404G 4 x 1:1 SD/HD/3G中继器是一款延长传输距离的高清SDI中继器。使用这些设备，您可以延长传输距，放大HD-SDI信号。每一路输出都有一个独立的视频芯片，该器件提供了稳定的信号分配和清晰的视频图像。支持所有的SDI格式，PW1404G 中继器中继器带有SDI线路均衡器，RECLOCK和线路驱动器，支持SMPTE-424M 3G-SDI、SMPTE-292M HD-SDI 、SMPTE-259M SDI串行数字视频信号及DVB-ASI信号，满足所有的SMPT标准，达到广播电视传输标准。
2. 特性
 | l 支持标清 SD-SDI(270Mbps)、高清 HD-SDI(1.485Gbps) 及全高清3G-SDI（2.97Gbps）视频格式； l 最大电缆长度(Belden-B1694)：SD 支持 400m，HD 支持 200m,，3G支持140m； l 卓越的 SDI 信号抖动抑制功能，接近完美的眼图指标 l 带有电源及SDI信号格式指示，方便用户实时监测； l 内置ESD保护电路，能有效防止静电损坏； l CE及FCC认证产品。 |

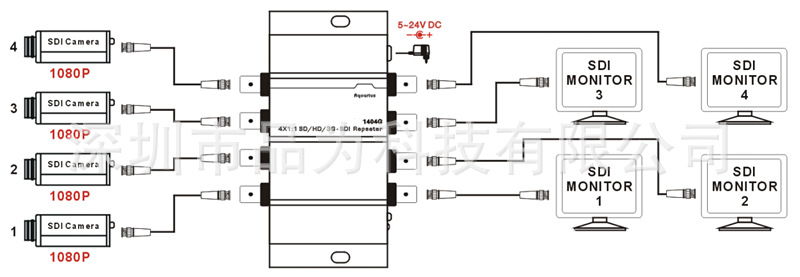

3. 应用
4.面板尺寸
5. 规格
产品型号 | PW1404G |
输入接口 | 4×BNC-F SDI |
视频输出 | 4×BNC-F SDI |
输入信号类型 | SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
支持输入格式 | 480i,576i,720p@23.98/24/25/30/50/60 1080i@50/60,1080p@24/25/30 1080p@50/59.94/60 |
SDI信号幅度 | 0.8Vp-p |
SDI阻抗 | 75欧姆 |
SDI耦合类型 | AC耦合 |
SDI信号抖动 (典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
最大输入电缆长度 | Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m 注意：上述传输距离对于不同规格的电缆，测试结果将出现差异 |
运行温度 | 0℃~40℃/32℉~104℉ |
存储温度 | -20℃~60℃/-4℉~140℉ |
相对湿度 | 20~90%RH(无凝结) |
电源需求 | 5~24VDC |
型号 | 产品描述 | 单位 |
PW1404G | 4 x 1:1 SD/HD/3G-SDI中继放大延长器 | 台 |
'
