PWSS5102BD SD/HD-SDI中继放大延长器
1. 概述
PWSS5102BD 1×2 SDI中继器是一款延长传输距离的高清SDI中继设备。使用该设备，您可以输出两路HD-SDI信号，每一路输出都有一个独立的视频芯片，该器件提供了稳定的信号分配和清晰的视频图像。SD/HD-SDI 1×2 SDI中继器带有SDI线路均衡器，RECLOCK和线路驱动器，支持SMPTE-252M SD-SDI、SMPTE-292M HD-SDI，是HD传输理想的信号中继放大延长设备。
2. 特性
| l 支持标清 SD-SDI(270Mbps)、高清 HD-SDI(1.485Gbps)视频格式； l 最大电缆长度(Belden-B1694)：SD 支持 400m，HD 支持 200m,， l 支持SMPTE 292M, SMPTE 259M, l 带有两个独立的缓冲输出 l 内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver; l 带有电源及SDI信号指示，方便用户实时监测； |
3. 应用

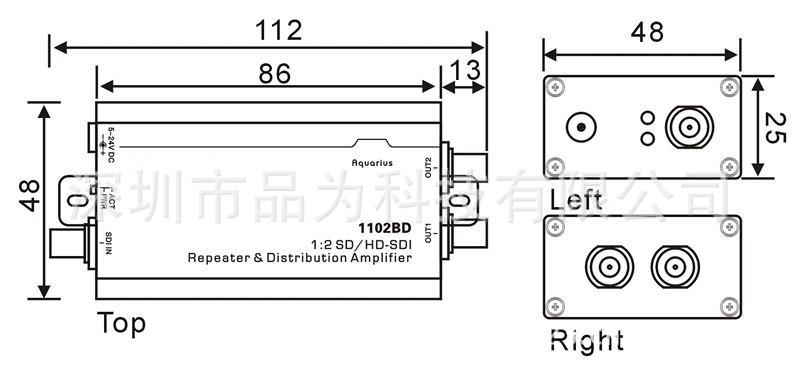

4.面板尺寸
5. 规格
产品型号 | PW1102BD |
输入接口 | 1×BNC SDI (SD/HD-SDI) |
输入信号类型 | SD-SDI(270Mbps),HD-SDI(1.485Gbps) |
支持输入格式 | 480i,576i,720p@23.98/24/25/30/50/60 1080i@50/60,1080p@24/25/30 |
输出接口 | 2×BNC (SD/HD-SDI) |
SDI信号幅度 | 0.8Vp-p |
SDI阻抗 | 75欧姆 |
SDI耦合类型 | AC耦合 |
SDI信号抖动 (典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
最大输入电缆长度 | Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m 注意：上述传输距离对于不同规格的电缆，测试结果将出现差异 |
运行温度 | -10℃~60℃/14℉~140℉ |
存储温度 | -30℃~70℃/-22℉~158℉ |
相对湿度 | 20~90%RH(无凝结) |
电源需求 | 5~24VDC |
尺寸 | 112*48*25mm |
重量 | 110g |
6. 订购信息
型号 | 产品描述 | 单位 |
PW1120BD | 1X2 SD/HD –SDI中继延长器 |
'
