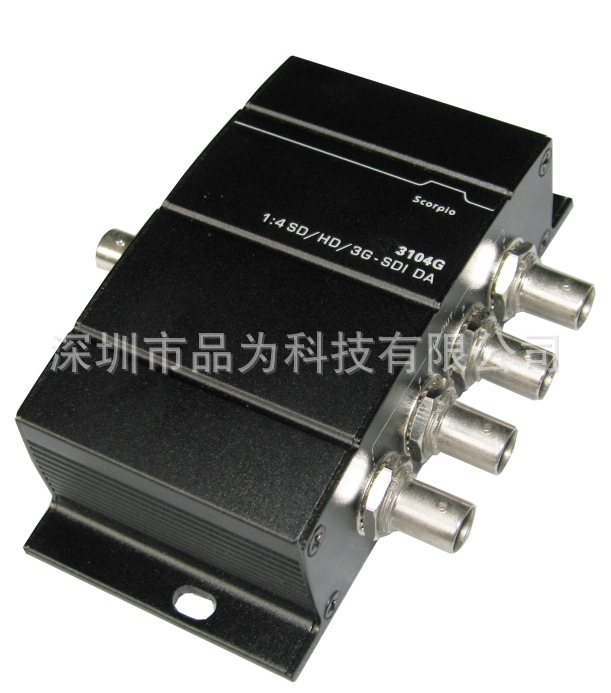

PWSS5104G高清SDI分配放大器
PWSS5104G 1×4 SD/HD/3G-SDI分配器是将单一的SDI视频信号数据同时分配给4个SDI信号的视频信号适配放大设备。在转换过程中，没有任何信号损失，并将整洁、高清晰的画面输出在各个SDI显示设备上。该设备完全支持多种格式(NTSC，PAL等格式)，并完美实现1080p@60Hz全高清输出。在专业工程应用系统中，往往需要多个数字显示终端显示同一HD-SDI信号源的画面，ND3100系列SD/HD/3G - SDI分配器专为满足这类需要而设计。广泛适用于监控、广播电视台、电视传媒、视频会议、电教、有线网络等领域。
| l 实现1到4路SDI视频分配 l 支持标清SD-SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式 l 内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver l 最大电缆长度（Belden-B1694）:SD支持400m，HD支持200m, 3G支持140m l 卓越的SDI信号抖动抑制功能，接近完美的眼图指标 l 带有电源及SDI信号格式指示，方便用户实时监测 l 内置ESD保护电路，能有效防止静电损坏 l CE及FCC认证产品。 |
产品型号 | PW3104D | PW3104G |
输入接口 | 1×BNC SDI |
输入信号类型 | SD-SDI(270Mbps),HD-SDI(1.485Gbps) | SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
支持输入格式 | 525i,576i 720p@23.98/24/25/29.97/30 /50/60,1080i@50/60 1080p@24/25/30 | 525i,576i 720p@23.98/24/25/29.97/30 /50/60,1080i@50/60 1080p@24/25/30 1080p@50/59.94/60 |
SDI信号幅度 | 0.8Vp-p |
SDI阻抗 | 75欧姆 |
SDI耦合类型 | AC耦合 |
SDI信号抖动 (典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
最大输入电缆长度 | Belden 1694A:
SD-SDI 400m，HD-SDI 200m，3G-SDI 140m 注意：上述传输距离对于不同规格的电缆，测试结果将出现差异 |
SDI输出接口 | 4×BNC SDI |
运行温度 | -10℃~60℃/14℉~140℉ |
存储温度 | -30℃~70℃/-22℉~158℉ |
相对湿度 | 20~90%RH(无凝结) |
电源需求 | 5~24VDC |
6. 订购信息
型号 | 产品描述 | 单位 |
PW3104D | 1×4 SD/HD-SDI分配放大器 | 台 |
PW3104G | 1×4 SD/HD/3G-SDI分配放大器 |
'
