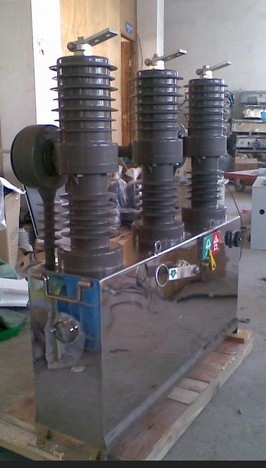

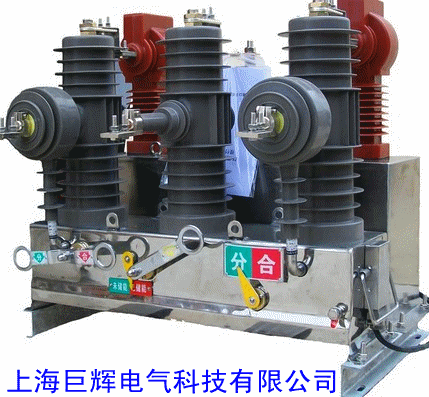

ZW32-12型柱上真空断路器ZW32-12/630-20，适用于三相交流50Hz、额定电压为12kV的电力系统，可开断、关合线路负荷电流
、过载电流及短路电流。产品广泛应用于变电站、城乡电网及工矿企业配电系统的线路分段、保护和控制，更适用于农村电网及频繁操作的场所。
二、主要特点
1、 采用柱式绝缘与真空灭弧室一体化浇注，无油化设计，具有优良的开断性能；
2、 采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，适应于高温、潮湿等外部条件恶劣地区使用；
3、 配套先进的弹簧操动机构使该断路器体积小、结构简单、重量轻，储能电机功耗小，动作可靠；
4、 可手动或电动操作，可加配智能控制器，实现消除线路合闸涌流或者远方遥控功能（订货时注明）；
5、 采用先进的制造技术、全面的检测手段、完善的质量管理，使产品具有高品质、高可靠性。
三、本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。主要技术

ZW32-12T/630-12.5户外高压真空断路器CT保护
参数
4、安装、使用及维护
4.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
4.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方

ZW32-12T/630-12.5户外高压真空断路器CT保护
式进行试操作，以检查各项指标是否正确。
4.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。
4.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
4.5 用户不得随意更换使用与原型号规格不一致的电器元件。
4.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
5、运输、验收及贮存
5.1 运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
5.2 验收
用户收到柱上断路器后应进行如下工作：
1、检查包装是否损坏
2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。
5.3 贮存
本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开
ZW32-12T/630-12.5户外高压真空断路器CT保护

箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
6、订货须知
6.1 订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅


助电源方式等）、名称、数及所需电流互感器的变比等。
6.2 用户须提出安装方式，选择相应紧固附件。
6.3 用户须根据使用要求选择相应的功能配置
