产品概述
XHB-DZG1252DM-4直流电能表根据我国对电力设备运行和计算机智能化监控要求而设计，能够直接测量显示系统的用电量和历史用电量，并带有RS485接口，与微机进行数据交换。适合蓄电池，太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。
可测量参数
●4路电压，4路独立电流、功率。
●4路独立直流电能及总电能、
●4路独立的过去12月每月独立累计电能、
●4路总的过去12月每月独立累计电能、
●4路独立的过去360天每天独立累计电能、
●4路总的过去360天每天独立累计电能、
●4路独立最大功率、最小功率及4路总的最大功率、最小功率等大量历史电量。
主要参数
| 型号 | XHB-DZG1252D |
| 信号输入 |
| 电流 | 0～4V （采用霍尔电流传感器输出值） |
| 产品参数 | 0A-300A/0-4V/DC±12V(量程可选) |
| 精度等级 | 1.0 |
| 注 | 霍尔电流传感器辅助工作电源
由直流电能表提供 |
| 电压 | DC0V~90V 按用户要求订制 |
测量精度 |
| 电流 | 0.5%Imax以下为10%；5%~20%Imax为5%，20%Imax以上为1% |
| 电压 | 0.5% |
| 功率 | 5%Imax以下为10%；5%~20%Imax为5%，20%Imax以上为1% |
| 电能 | 5%Imax以下为10%；5%~20%Imax为5%，20%Imax以上为1% |
| 通讯 |
| 接口 | RS485 |
| 波特率 | 1200/2400/4800/9600/19200（出厂默认 ：2400bps） |
| 通讯协议 | DLT 645-2007 |
| 绝缘强度 | 输入/电源/外壳间: 2.0kV/min·2mA
通讯口/电源间： 2.0kV/min·2Ma |
| 工作条件 |
| 工作温度 | -25℃~55℃ |
| 储存温度 | -40℃~70℃ |
| 相对湿度 | 0~95％RH无凝露 |
| 功耗 | ≤5W |
| 辅助电源 | DC24~90V或AC220V/DC300V |
| 功率 | 0~9999.0kW |
| 时钟Clock | 参比条件下，日计时误差小于0.5秒
具有广播对时功能 |
| 显示类型 | LCD显示，7位有效位数 |
| 主机尺寸 | 72± 0.5 mm×76±0.5 mm×63±0.5mm |
产品外观尺寸

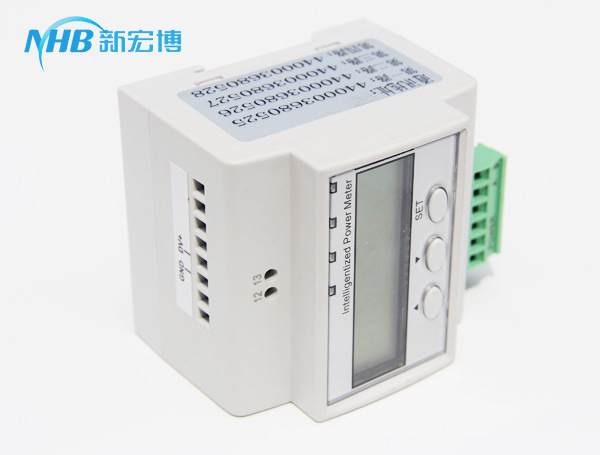

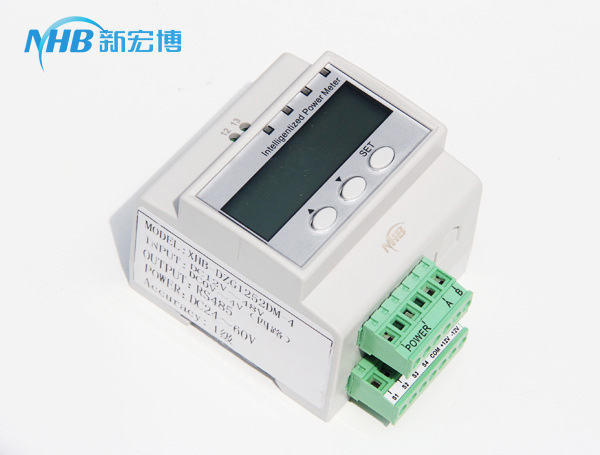

产品展示
