表面声波式触摸屏

工作原理：

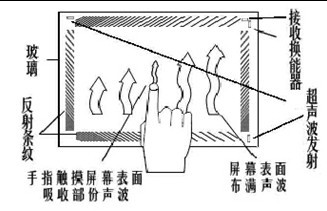

以右下角的X-轴发射换能器为例：

发射换能器把控制器通过触摸屏电缆送来的电信号转化声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。当发射换能器发射一个窄脉冲后，声波能量历经不同途径到达接收换能器，走最右边的最早到达，走最左边的最晚到达，早到达的和晚到达的这些声波能量叠加成一个较宽的波形信号，不难看出，接收信号集合了所有在X轴方向历经长短不同路径回归的声波能量，它们在Y轴走过的路程是相同的，但在X轴上，最远的比最近的多走了两倍X轴最大距离。因此这个波形信号的时间轴反映各原始波形叠加前的位置，也就是X轴坐标。

发射信号与接收信号波形 在没有触摸的时候，接收信号的波形与参照波形完全一样。当手指或其它能够吸收或阻挡声波能量的物体触摸屏幕时，X轴途经手指部位向上走的声波能量被部分吸收，反应在接收波形上即某一时刻位置上波形有一个衰减缺口。

接收波形对应手指挡住部位信号衰减了一个缺口，计算缺口位置即得触摸坐标 控制器分析到接收信号的衰减并由缺口的位置判定X坐标。之后Y轴同样的过程判定出触摸点的Y坐标。除了一般触摸屏都能响应的X、Y坐标外，表面声波触摸屏还响应第三轴Z轴坐标，也就是能感知用户触摸压力大小值。其原理是由接收信号衰减处的衰减量计算得到。三轴一旦确定，控制器就把它们传给主机。

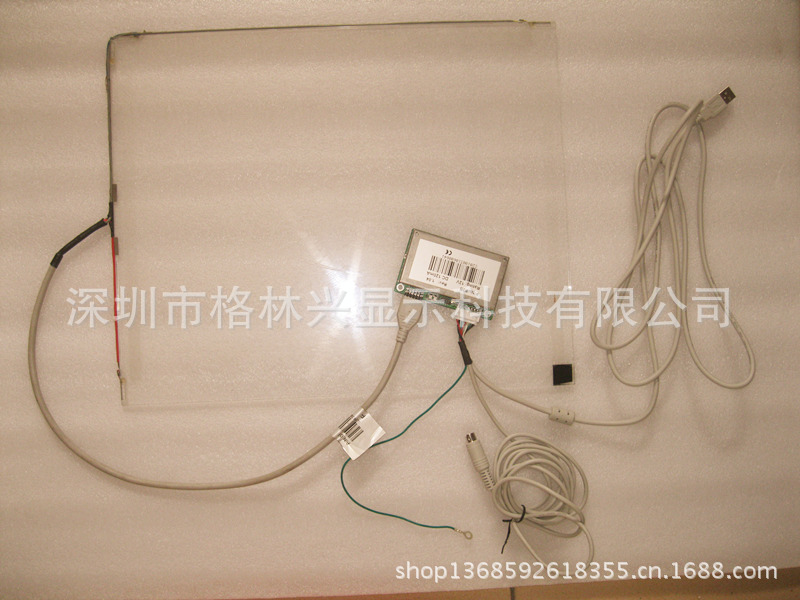

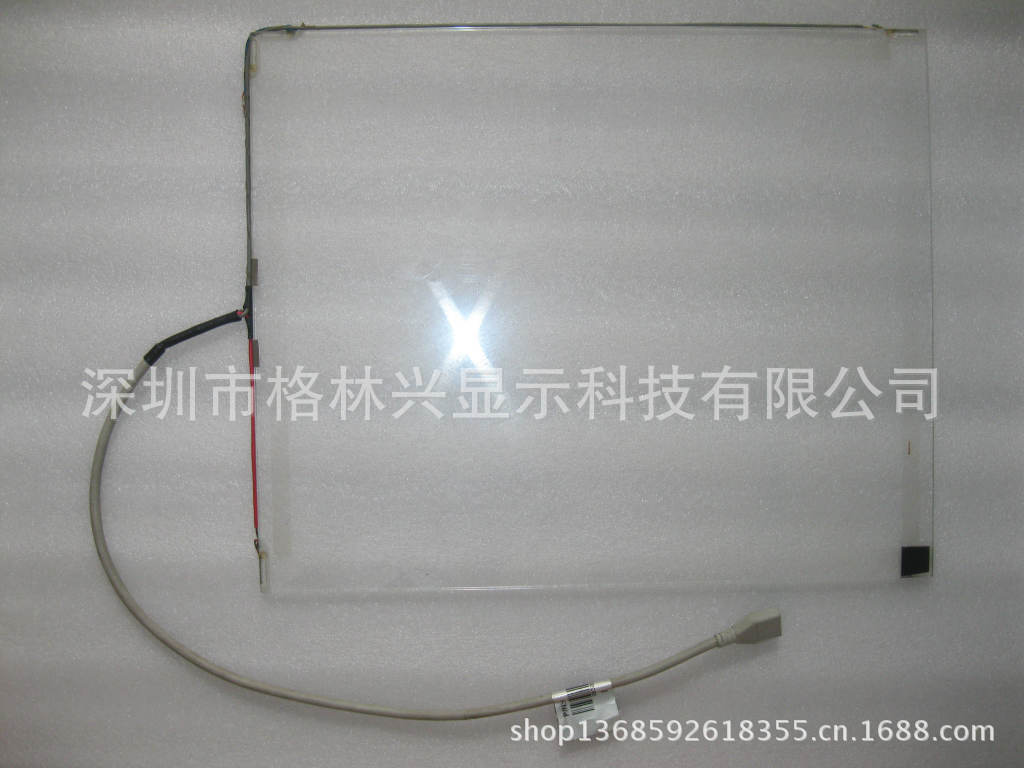

产品图片：

产品参数：

产品特点：

1、 抗暴

因为表面声波触摸屏的工作面是一层看不见、打不坏的声波能量，触摸屏的基层玻璃没有任何夹层和结构应力（表面声波触摸屏可以发展到直接做在CRT表面从而没有任何“屏幕”），因此非常抗暴力使用，适合公共场所。

2、 清晰美观

因为结构少，只有一层普通玻璃，透光率和清晰度都比电容电阻触摸屏好得多。

3、 反应速度快

是所有触摸屏中反应速度属于比较快的，使用时感觉很顺畅。

4、 性能稳定

因为表面声波技术原理稳定，而表面声波触摸屏的控制器靠测量衰减时刻在时间轴上的位置来计算触摸位置，所以表面声波触摸屏非常稳定，精度也非常高，目前表面声波技术触摸屏的精度通常是4096×4096×256级力度。

5、 具有第三轴Z轴（压力轴响应）

这是因为用户触摸屏幕的力量越大，接收信号波形上的衰减缺口也就越宽越深。目前在所有触摸屏中只有声波触摸屏具有能感知触摸压力这个性能，有了这个功能，每个触摸点就不仅仅是有触摸和无触摸的两个简单状态，而是成为能感知力的一个模拟量值的开关了。这个功能非常有用，比如在多媒体信息查询软件中，一个按钮就能控制动画或者影像的播放速度。

产品尺寸（16：9）：

常规型，斜角，16：9，3/4/6mm厚度可选
